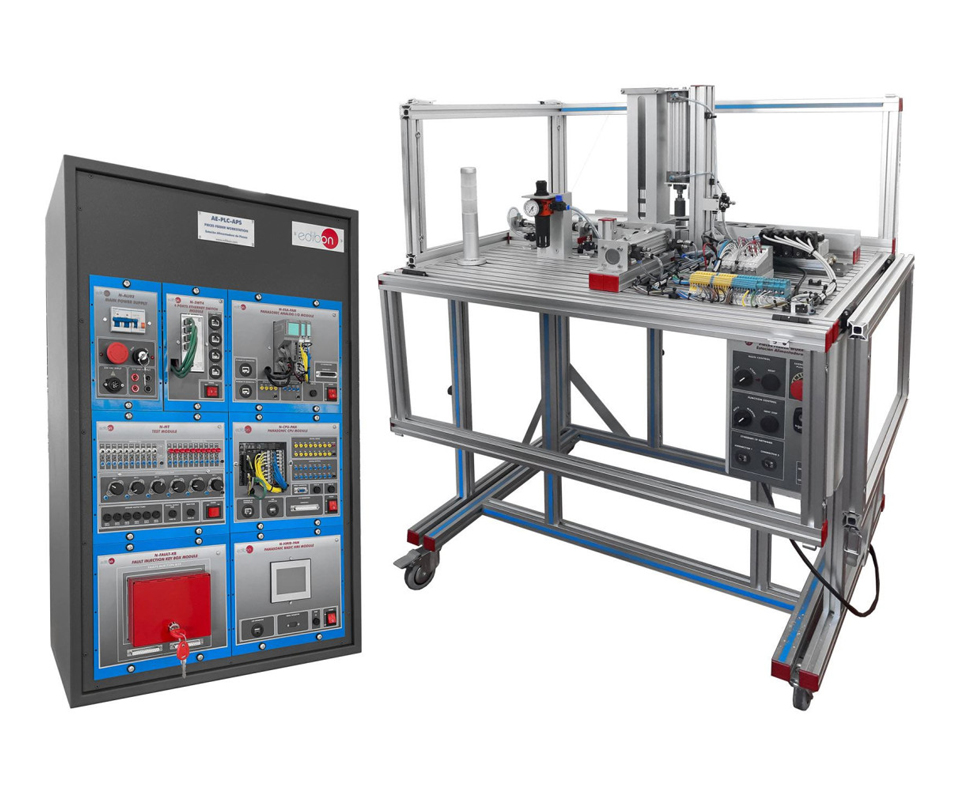

La stazione didattica AE-PLC-APS consente di apprendere il funzionamento di un sistema automatizzato per lo smistamento di prodotti, utilizzando tecnologie pneumatiche ed elettropneumatiche. Ideale per lo studio delle tecnologie dei sistemi manifatturieri flessibili (FMS), consente la programmazione tramite PLC e l'integrazione con pannelli HMI. Il sistema include sensori, cilindri pneumatici e un pannello di controllo, simulando un processo industriale di alimentazione, verifica e classificazione automatica dei pezzi.
CARATTERISTICHE PRINCIPALI
- Struttura su banco con ruote frenanti e profili in alluminio;
- Sistema programmato per il funzionamento automatico con PLC e HMI;
- Alimentazione pezzi tramite cilindro pneumatico doppio effetto;
- Modulo di verifica dei pezzi con sensori per rilevamento foro;
- Cilindri pneumatici con regolatori di flusso e valvole pilotate;
- Classificazione automatica in zona “pezzi buoni” e “pezzi scartati”;
- Pannello di controllo con pulsanti Start/Stop, reset, emergenza e selezione modalità manuale/automatica;
- Blocco valvole pneumatiche (3/2 e 5/2) montate su collettore;
- Blocco terminale elettrico con segnali di input/output codificati per colore;
- Torretta luminosa con LED verde/giallo/rosso a 360° per indicare lo stato del sistema;
- Compatibile con i principali PLC industriali (Siemens, Omron, Allen Bradley, Panasonic, Mitsubishi);
- Sistema cablato e pronto all’uso, con 10 pezzi di test (5 con foro e 5 senza);
- Software per la programmazione PLC;
- Modulo per la simulazione dei guasti;
- Installazione, collaudo e formazione inclusi.
DIMENSIONI E PESI
- Dimensioni complessive: cm 120x110x150h.
- Peso: 85 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- Identificazione dei componenti di un sistema manifatturiero flessibile;
- Configurazione e regolazione di un'applicazione pneumatica industriale;
- Alimentazione manuale con verifica dei pezzi;
- Alimentazione automatica con verifica e classificazione;
- Ottimizzazione delle tempistiche e della logica di smistamento.
ELEMENTI NECESSARI (inclusi)
Sono necessari, per il corretto funzionamento dell'intero sistema, un’unità PLC e un compressore. In questa confugurazione sono integrati e inclusi:
- Unità base PLC: AE-PLC-SIE-UB (Siemens);
- Compressore silenziato 10L.
KIT CONSIGLIATI (non inclusi)
L'unità base PLC SIEMENS è compatibile con i seguenti kit di espansione opzionali:
- SIE-PLC-K1 – Kit PLC SIEMENS 1: N-MT: Modulo di Test.
- SIE-PLC-K2 – Kit PLC SIEMENS 2: N-ESA-SIE: Modulo di Ingressi/Uscite Analogiche SIEMENS.
- SIE-PLC-K3 – Kit PLC SIEMENS 3: N-HMIB-SIE: Modulo HMI Compatto SIEMENS.
- SIE-PLC-K4 – Kit PLC SIEMENS 4: N-HMIA-SIE: Modulo HMI di Grande Formato SIEMENS.
- SIE-PLC-K5 – Kit PLC SIEMENS 5: N-MOD: Modulo di Comunicazione Modem.
UNITÀ BASE PLC IN ALTERNATIVA A SIEMENS (non incluse):
Questo trainer è compatibile con sistemi PLC di diverso tipo, oltre SIEMENS si può scegliere tra:
- AE-PLC-PAN-UB. PANASONIC - unità base PLC.
- AE-PLC-AB-UB. ALLEN BRADLEY- unità base PLC.
- AE-PLC-MIT-UB. MITSUBISHI- unità base PLC.
- AE-PLC-OMR-UB. OMRON - unità base PLC.
ULTERIORI APPLICAZIONI DIDATTICHE
- Programmazione PLC secondo lo standard IEC 61131-3 nei linguaggi: LD, ST, IL, SFC, FBD;
- Simulazione avanzata con software ICAI (opzionale, non incluso) per gestione test, esami, valutazioni e tracciamento progressi;
- Utilizzo software AE-AS (opzionale, non incluso) per la simulazione 2D/3D di sistemi pneumatici, elettrici e logici.
ELEMENTI E SERVIZI RICHIESTI (non inclusi)
- Alimentazione elettrica monofase: 200–240 VAC / 50 Hz oppure 110–127 VAC / 60 Hz;
- PC con sistema operativo Windows per programmazione PLC e HMI.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizio ne e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
