DESCRIZIONE

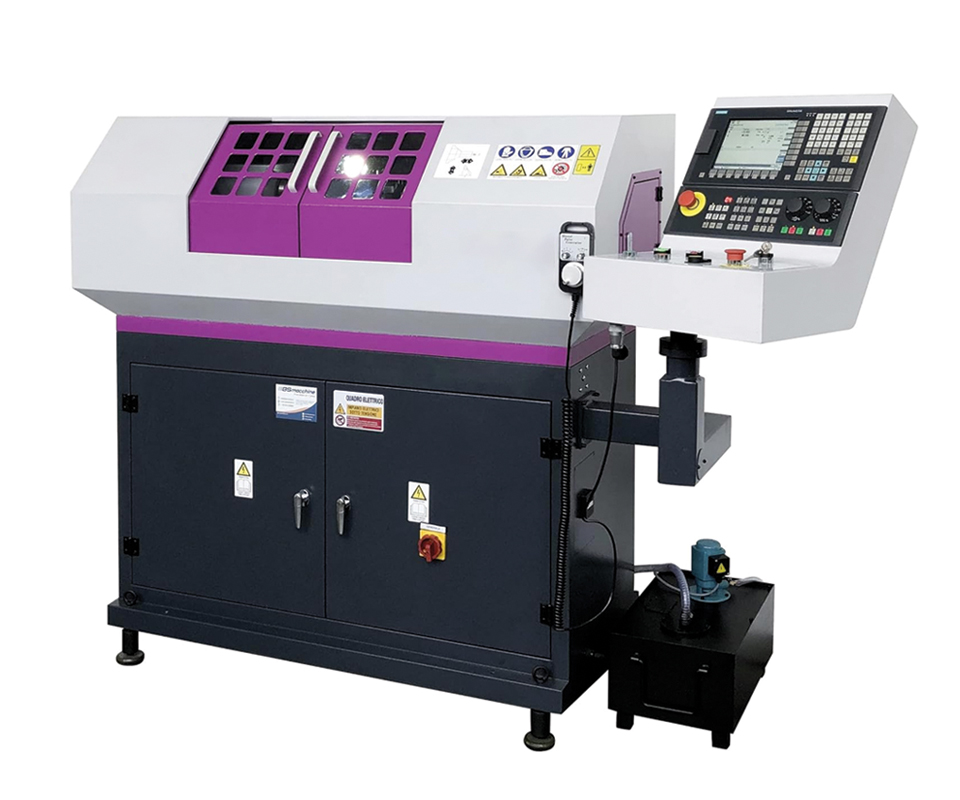

Il tornio ad autoapprendimento CNC SOGI M2C-450 è una macchina a controllo numerico in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro.
I suoi punti di forza sono la modularità e la flessibilità di utilizzo, che rendono questa macchina rivoluzionaria ed all'avanguardia nel settore industriale.
La solidità del tornio CNC SOGI M2C-450 è garantita dalla combinazione di un basamento in lamiera verniciata a polveri con un bancale in ghisa sottoposto a successivi trattamenti di stabilizzazione e invecchiamento.
Questa scelta progettuale assicura un'elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.
Il carro scorre lungo guide prismatiche temprate e rettificate, mentre le sue slitte si muovono lungo guide a coda di rondine.
Gli assi sono azionati da servomotori sincroni a magneti permanenti controllati da azionamenti SIEMENS.
Tale configurazione garantisce performance senza eguali in termini di velocità e accuratezza del posizionamento, assicurando un'elevata ripetibilità nel tempo.
Il mandrino ha un attacco CM3, è supporto da cuscinetti di alta precisione ed è azionato da un motore AC efficiente e compatto.
La torretta portautensile è a 4 posizioni, anch'essa motorizzata: può ospitare utensili da taglio dalle dimensioni massime di 16 x 16 mm.
Il tornio a controllo numerico SOGI M2C-450 vanta di serie un'unità di comando con le moderne funzionalità del SIEMENS SINUMERIK 808D.
Il pannello operatore ha un display a colori da 8,4", una tastiera CNC completa QWERTY ed un'interfaccia USB sul frontalino.
In maniera del tutto intuitiva, è possibile impostare una vasta gamma di cicli di lavoro predefiniti per realizzare forature, svasature, gole, filettature ecc.
La macchina è provvista di impianto di illuminazione led, sistema di lubrificazione guide manuale ed impianto di lubrorefrigerazione, tutto di serie.
Il centro di tornitura SOGI M2C-450 è realizzato nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenato con due porte frontali in lamiera e policarbonato controllate da elettro-serratura e due finestre laterali in lamiera di cui una interbloccata.
Le dimensioni generose degli schermi protettivi garantiscono operazioni agevolate di carico/scarico pezzo e favoriscono l'ispezione visiva del pezzo in lavorazione.
A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione, manuali di programmazione e dichiarazione di conformità CE-UE).
Caratteristiche tecniche del tornio CNC SOGI M2C-450
- Distanza tra le punte: 450 mm
- Altezza punte: 130 mm
- Diametro massimo tornibile sul banco: 260 mm
- Diametro massimo tornibile sul carro: 110 mm
- Diametro foro mandrino (passaggio barra): 22 mm
- Diametro mandrino (autocentrante 3+3): 125 mm
- Attacco mandrino: CM 3
- Conicità contropunta: CM 2
- Corsa cannotto contropunta: 60 mm
- N° posizioni torretta portautensile: 4
- Sezione massima utensile torretta: 16 x 16 mm
- Velocità di avanzamento asse X (trasversale): 250 mm/min
- Velocità di avanzamento asse Z (longitudinale): 500 mm/min
- Velocità in rapido asse X: 1000 mm/min
- Velocità in rapido asse Z: 2000 mm/min
- Accuratezza del posizionamento: ± 0,005 mm
- Ripetibilità: ± 0,01 mm
- Motore mandrino: 1,5 kW
- Motore asse X: 0,75 kW
- Motore asse Z: 0,75 kW
- Pompa del refrigerante: 40 W
- Velocità di rotazione mandrino: 100 - 3000 giri/min
- Angolo di rotazione torretta portautensile: 360°
- Corsa massima asse X: 180 mm
- Corsa massima asse Z: 320 mm
- Controllo numerico (CN): Siemens SINUMERIK 808D
- Dimensioni display pannello di controllo: 8,4"
- Potenza nominale macchina: 3,0 kW
- Dimensioni d'ingombro (senza imballo): 2200 x 1200 x 1500 mm
- Peso netto approssimativo (senza imballo): 540 kg In dotazione
- N° 1 mandrino autocentrante 3 + 3 griffe
- N° 1 chiave per mandrino
- N° 1 set di brugole
- N° 1 set di chiavi di servizio
- N° 1 chiave a settore
- N° 2 contropunte fisse
- N° 1 paio di chiavi per abilitazione porte
- N° 1 paio di chiavi per chiusura quadro elettrico
- N° 1 cassetta degli attrezzi
- Garanzia: 12 mesi
Nota Tecnica: per la natura del prodotto è possibile la consegna esclusivamente al piano stradale, la porta di accesso al locale di destinazione deve avere dimensioni sufficienti per consentire il trasporto tramite transpallet, in base all'ingombro sopra riportato. Non devono esserci impedimenti allo spostamento tramite transpallet. Il locale di destinazione deve essere dotato di presa elettrica industriale adeguata alla potenza necessaria.
