Descrizione generale

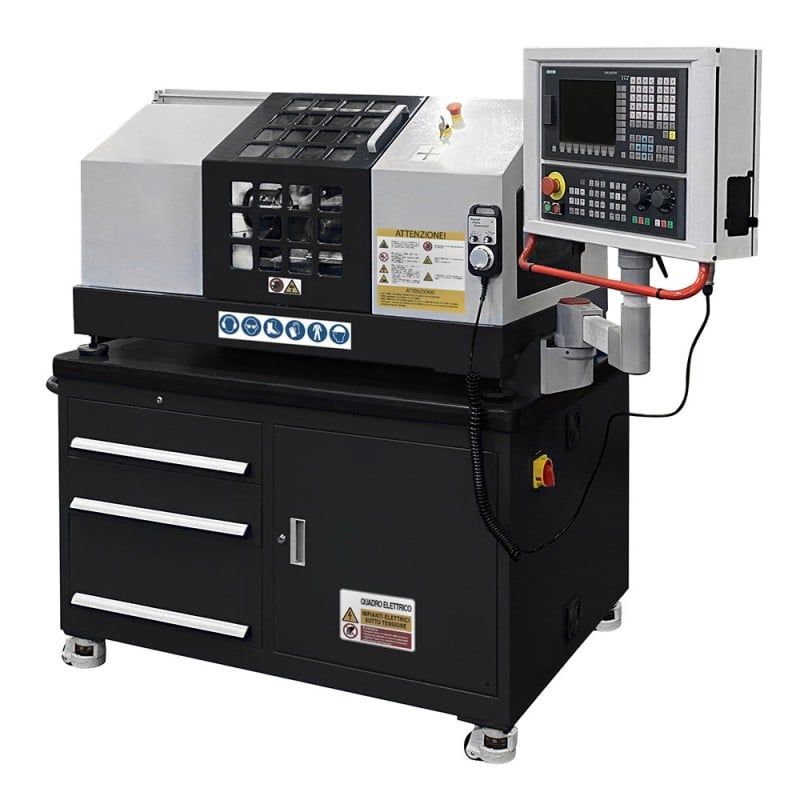

Questo tornio ad autoapprendimento è una macchina CNC compatta e intuitiva, progettata per eseguire molteplici lavorazioni su metalli, leghe derivate e materiali polimerici.
Grazie alle sue dimensioni contenute e alla semplicità d’uso, è la scelta ideale per prototipazione didattica e corsi di formazione.
La robustezza della macchina è garantita da una struttura in acciaio e ghisa, inoltre è completamente carenata per garantirne la sicurezza.
A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione macchina, manuali di programmazione e dichiarazione di conformità CE-UE macchina).
Servizi Inclusi
Installazione, collaudo e formazione.
Movimenti e precisione
Il carro scorre su guide lineari con pattini a ricircolo di sfere temprate e rettificate.
Gli assi sono movimentati da servomotori sincroni a magneti permanenti, con azionamenti Siemens, garantendo:
- alta velocità di posizionamento;
- elevata accuratezza;
- ripetibilità costante.
Mandrino e torretta utensili
Il mandrino autocentrante 3+3 griffe da Ø 100 mm è supportato da cuscinetti di alta precisione ed è azionato da un motore DC da 1000 W.
La torretta portautensile:
- è motorizzata;
- offre 8 posizioni (4 per esterni + 4 per interni);
- accoglie utensili da 8×8 mm o Ø 12 mm.
Controllo numerico
Il tornio integra l’unità di comando Siemens SINUMERIK 808D ADVANCED, completa di:
- display a colori 8,4";
- tastiera CNC QWERTY;
- interfaccia USB sul frontalino.
Sono disponibili numerosi cicli predefiniti per: foratura, svasatura, gole, filettatura e altre lavorazioni comuni.
Dotazioni di serie e funzionalità operative
La macchina è equipaggiata con:
- lampada LED integrata;
- impianto di lubrificazione manuale;
- basamento in lamiera mobile con 3 cassetti a chiusura centralizzata;
- ruote pivotanti con sistema frenante e maniglia laterale per facilitare il trasporto.
CARATTERISTICHE TECNICHE
Capacità di lavoro
- distanza tra le punte: 280 mm;
- altezza punte: 50 ÷ 100 mm;
- diametro tornibile sul banco: Ø 200 mm;
- diametro tornibile sul carro: Ø 100 mm;
- foro mandrino (passaggio barra): Ø 20 mm.
Mandrino
- diametro mandrino autocentrante: Ø 100 mm (3+3 griffe);
- attacco mandrino: CM3;
- velocità di rotazione: 100 ÷ 3000 giri/min.
Contropunta (inclusa)
- conicità: CM1;
- corsa cannotto: 40 mm.
Torretta portautensili
- tipologia: revolver;
- 8 posizioni (4 interni / 4 esterni);
- utensili supportati: 8×8 mm / Ø 12 mm.
Assi e avanzamenti
- avanzamento asse X: 1000 mm/min;
- avanzamento asse Z: 1500 mm/min;
- rapido asse X: 3000 mm/min;
- rapido asse Z: 3000 mm/min;
- corsa massima X: 194 mm;
- corsa massima Z: 178 mm.
Precisione
- accuratezza posizionamento: ± 0.015 mm;
- ripetibilità: ± 0.01 mm.
Motorizzazioni
- motore mandrino: 1.0 kW;
- servomotore asse X: 0.4 kW;
- servomotore asse Z: 0.4 kW.
Struttura e basamento
- angolo di inclinazione bancale: 45°;
- basamento con 3 cassetti (1300 × 900 × 830 mm);
- dimensioni macchina + basamento: 2100 × 1450 × 1650 mm;
- peso macchina + basamento: 490 kg.
Elettronica
- controllo numerico: Siemens SINUMERIK 808D ADVANCED;
- display 8.4";
- potenza nominale macchina: 1.8 kW.
Dotazione
- mandrino autocentrante 3+3 griffe Ø 100 mm;
- chiave per mandrino;
- set di brugole;
- set di chiavi di servizio;
- 3 chiavi a settore;
- set di chiavi varie (basamento, pannello NC, quadro elettrico);
- cassetta degli attrezzi.
Accessori inclusi
- utensili tornio 7 pz;
- inserti per utensili 7 pz metallo duro;
- mandrino porta punte per contropunta;
- contropunta rotante ad alta precisione.
