DESCRIZIONE
Il C1112 è un supporto formativo completo, implementato in forma modulare, che copre l'argomento degli amplificatori operazionali, dalle basi agli esempi di applicazioni avanzate.

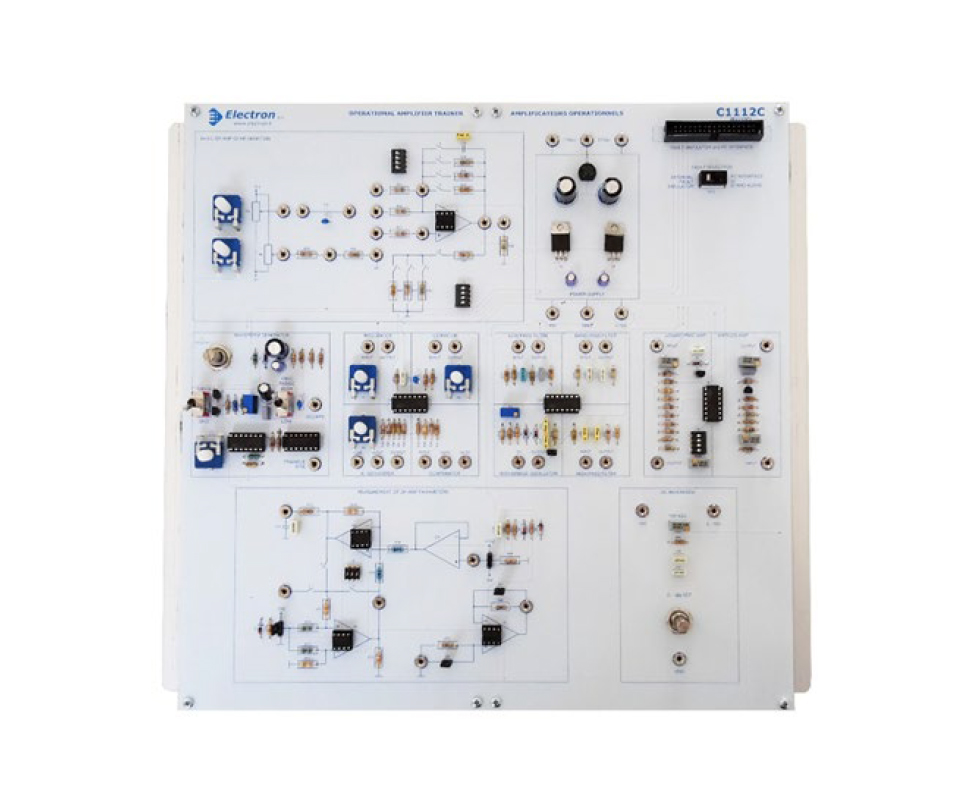

Il trainer è costituito da un insieme di circuiti su un'unica scheda di grandi dimensioni. La faccia del PCB include i componenti e i dispositivi necessari per eseguire gli esperimenti con una serigrafia trasparente che indica i simboli e l'identità dei componenti.
Il Trainer include quanto segue:
• Alimentazione da rete AC tramite adattatore esterno (incluso)
• Generatore di forme d'onda con uscite quadrate (TTL) e sinusoidali/triangolari.
• Modulo per configurazioni Basic OP AMP
• Modulo per la misurazione dei parametri OP AMP
• Modulo di elaborazione del segnale: integratore, derivatore, comparatore, convertitore V/I
• Filtri passa alto, passa basso e passa banda
• Oscillatore a ponte di Wien
• Amplificatori logaritmici e antilogaritmici
• Generatore di riferimento DC di precisione 0-10V
L'interconnessione dei blocchi elettrici, così come i collegamenti all'alimentazione e agli strumenti di misura, avviene tramite cavi plug-in.
Il Trainer include anche un sistema di simulazione dei guasti per addestrare gli studenti nelle tecniche di risoluzione dei problemi.
Sono previste 8 situazioni di guasto. Ogni guasto viene attivato dall'Istruttore tramite programmazione tramite programmatore FS1E (non incluso; è necessario un solo programmatore per ogni laboratorio).
Il B1180-WS (non incluso) fornisce un sistema di simulazione dei guasti basato su PC e strumentazione virtuale opzionale. Viene fornito un CD di sistema dedicato contenente il software per la simulazione dei guasti e la documentazione del trainer.
Oltre a questo sistema di simulazione dei guasti, il trainer è completamente compatibile con la workstation per studenti da laboratorio B1180-WS.
Il trainer è completo di accessori (set di cavi plug-in) e manuale di istruzioni.
Argomenti di studio forniti dal Trainer:
CONFIGURAZIONI DI BASE DELL'AMPL OP
• Amplificatore invertente
• Amplificatore invertente in AC
• Amplificatore non invertente
• Amplificatore non invertente in AC
• L'inseguitore di tensione
• L'amplificatore sommatore
• L'amplificatore differenziale
• L'amplificatore cambiascala
• Annullamento dell'offset
• Sfasatore
• Il comparatore
• Multivibratore astabile
• Velocità di rotazione
• Larghezza di banda
• Impedenza di uscita
MISURAZIONE DEI PARAMETRI DELL'AMPL OP
• Guadagno ad anello aperto
• Tensione di offset in ingresso VOS
• Corrente di polarizzazione in ingresso, corrente di offset in ingresso
ESEMPIO DI CIRCUITI APPLICATIVI OP AMP
• L'integratore
• Il generatore di onde triangolari-quadrate
• Il derivatore
• Il filtro passa banda attivo
• I filtri attivi passa-alto e passa-basso
• Il convertitore V/I
• L'oscillatore del ponte di Vienna
• I principi degli amplificatori logaritmici
• I principi degli amplificatori anti-log
• I modelli didattici degli amplificatori log/anti-log
• Elevazione a una potenza n
Di seguito è riportato un elenco di strumenti (non inclusi) consigliati per l'uso con il trainer:
• Oscilloscopio a doppia traccia
• Multimetro digitale
• Frequenzimetro
