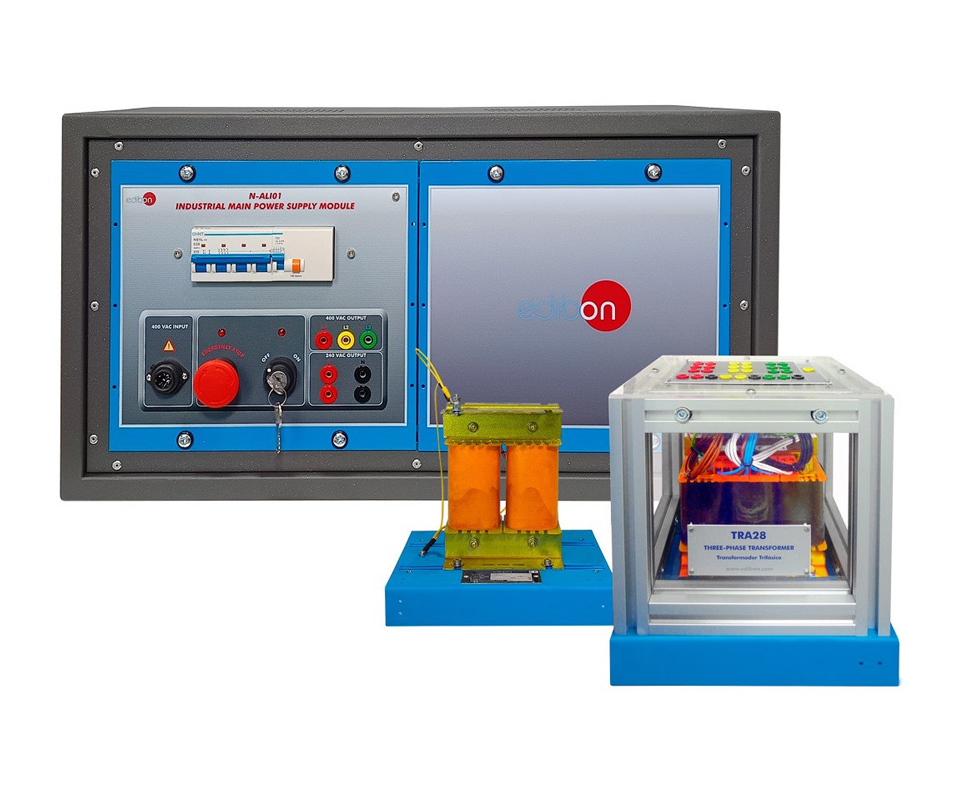

Il trainer di elettrotecnica sui trasformatori (AEL-AI13-D) introduce gli studenti ai principi di funzionamento dei trasformatori monofase e trifase. Attraverso un trasformatore smontato, un trasformatore didattico trifase e la strumentazione di misura, è possibile realizzare diversi collegamenti, studiare configurazioni step-up e step-down, autotrasformatori e schemi di connessione tipici degli impianti industriali.
CARATTERISTICHE PRINCIPALI
- componenti inclusi:
- N-ALI01 modulo di alimentazione principale industriale; tensione di alimentazione 400 Vac 3PH+N; chiave on/off rimovibile; uscite 400 Vac trifase + neutro e 230 Vac monofase; cavo di alimentazione trifase con spina IP44 3PN+E 32 A 400 V; interruttore magnetotermico differenziale 4 poli 25 A, 30 mA AC 6 kA; pulsante di arresto di emergenza;
- MED65 multimetro digitale circa 3½ cifre, con cavi a doppio jack da 4 mm per facilitare le interconnessioni; consente la misura di tensione, corrente, resistenza, capacità dei condensatori e temperatura;
- VAR17 kit trasformatore smontato; tensione nominale di alimentazione 230 V; tensione nominale di uscita 110 V; potenza nominale 185 VA; quattro elementi rimovibili; avvolgimento da 2000 spire (0,8 A) e avvolgimento da 1000 spire (1,6 A);
- TRA28 trasformatore trifase didattico; tensioni nominali di alimentazione 400 e 230 Vac (3PH); tensione nominale di uscita 3 × (3 × 73 Vac); potenza nominale 500 VA; configurazione libera (triangolo, stella e zig-zag);
- Manuali: manuali dei servizi richiesti, di montaggio e installazione, avviamento, sicurezza, manutenzione e manuale delle esercitazioni pratiche;
- Montaggio: rack (N-RACK-B) o rail; banchi opzionali AEL-WBR (rack) / AEL-WBC (rail).
- Dimensioni e peso: 640 × 320 × 320 mm circa; peso 30 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- verifica dell’alimentazione elettrica industriale;
- montaggio del trasformatore monofase;
- studio del trasformatore riduttore di tensione (step-down);
- studio del trasformatore elevatore di tensione (step-up);
- studio dell’autotrasformatore;
- cablaggio di un trasformatore monofase;
- cablaggio di un trasformatore trifase con collegamento diretto triangolo/triangolo;
- cablaggio di un trasformatore trifase stella/triangolo;
- cablaggio di un trasformatore trifase triangolo/stella;
- cablaggio di un trasformatore trifase a sei fasi;
- cablaggio di trasformatori con avvolgimenti in serie.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- alimentazione elettrica: trifase 380–400 Vac / 50 Hz oppure 190–240 Vac / 60 Hz, 1 kW;
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
