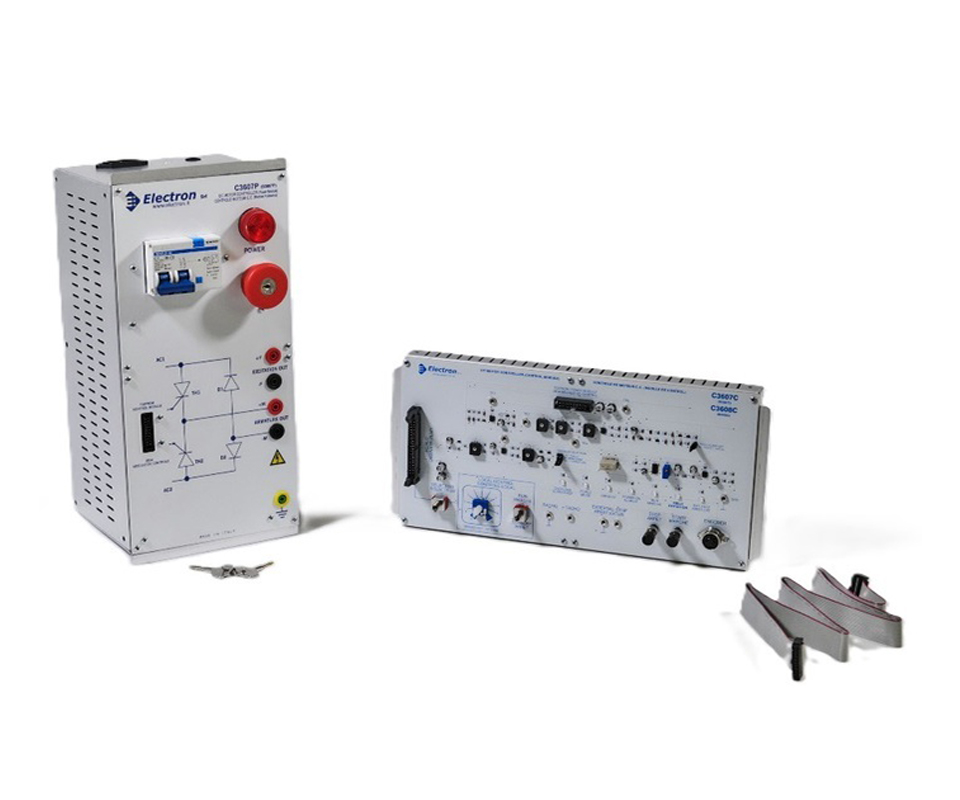

Dispositivo di controllo per motori in corrente continua (CC) basato su tiristori, progettato specificamente per la formazione. Composto da due moduli – uno di controllo e uno di alimentazione – questo trainer offre una struttura ideale per comprendere il funzionamento dei sistemi di controllo CC. I moduli sono collegati tramite un cavo multipolare fornito in dotazione, e permettono una separazione galvanica tra le sezioni di controllo e di potenza, garantendo sicurezza durante l'uso.
Caratteristiche Principali
- Operazione Sicura: Isolamento galvanico completo tra il controllo e la sezione di potenza per una protezione ottimale dell'utente.
- Struttura Didattica Robusta: I componenti elettronici sono racchiusi in armadi resistenti con sinottico a blocchi sul pannello frontale, completo di punti di accesso per ingressi/uscite e test.
- Controlli Integrati: Include potenziometro di riferimento, controlli Start/Stop/Standby, e punti di disabilitazione esterni per il monitoraggio tramite relè di velocità o termico.
- Operatività Versatile: Consente il controllo tramite PLC o PC (richiede l’interfaccia opzionale B3615) e offre selezione della retroazione tramite jumper (da tensione d'armatura, generatore, encoder).
- Controllo PID: Include un controllo di tipo proporzionale, integrativo e derivativo (P, I, D), con limitazione di corrente e protezione da sovraccarico.
- Alimentazione: Tensione nominale di alimentazione 220-240V AC, 50 Hz, con uscita di potenza fino a 200V per l’armatura del motore e 200V, 1A per l’induttore di campo.
Funzioni Didattiche e Applicazioni
- Sezione di Potenza e Alimentazione del Campo: Studio della sezione di potenza e delle modalità di alimentazione per induttori di campo in motori CC.
- Generazione degli Impulsi di Accensione: Approfondimento sulle modalità di controllo e attivazione dei tiristori, con funzione di avviamento graduale (soft start).
- Limitazione di Corrente e Protezione: Analisi della limitazione della corrente per proteggere la sezione di potenza, con particolare enfasi su sistemi di sicurezza integrati.
- Controllo con Feedback: Operatività tramite controllo da tensione d’armatura, tachimetro o encoder, ideale per studiare i sistemi di retroazione.
- Controllo da PLC/PC: Possibilità di controllo remoto tramite interfaccia PC opzionale (B3615), con software dedicato per monitoraggio e controllo tramite RS232.
Specifiche Tecniche
- Tensione di Alimentazione: 220-240V AC, 50 Hz
- Uscita per Armatura: Fino a 200V, potenza nominale di 500W
- Corrente Massima per Armatura: 6A (valore di picco)
- Alimentazione Induttore di Campo: 200V, 1A
- Controllo Feedback: Jumper selezionabile tra tensione d’armatura, tachogeneratore, encoder
- Interfaccia Opzionale per PC: B3615 (RS232), con software per sistemi operativi Windows
Argomenti Didattici Trattati
- Controllo dei Motori CC: Approfondimento sui principi di controllo dei motori CC tramite tiristori, con studio pratico della generazione degli impulsi e dell'attivazione graduale.
- Applicazioni del Controllo PID: Studio delle tecniche PID per il controllo di velocità e corrente nei motori CC, e applicazioni di regolazione con feedback.
- Limitazione di Corrente e Protezione da Sovraccarico: Approfondimento sulle tecniche di protezione per la sezione di potenza e l’efficacia dei sistemi di sicurezza.
- Integrazione con Sistemi PLC/PC: Conoscenza delle applicazioni di controllo remoto, utilizzando un’interfaccia PC opzionale e software per il monitoraggio avanzato.
Contenuto della Confezione
Trainer C3607: Moduli di controllo e di alimentazione completi di cavo multipolare per il collegamento.
Manuale Didattico: Guida per lo svolgimento di esperimenti, con dettagli tecnici e spiegazioni delle funzioni di controllo e sicurezza.
Opzionale: Interfaccia PC B3615 e encoder ottico (codice B4722) per il rilevamento e il monitoraggio della velocità del motore.
