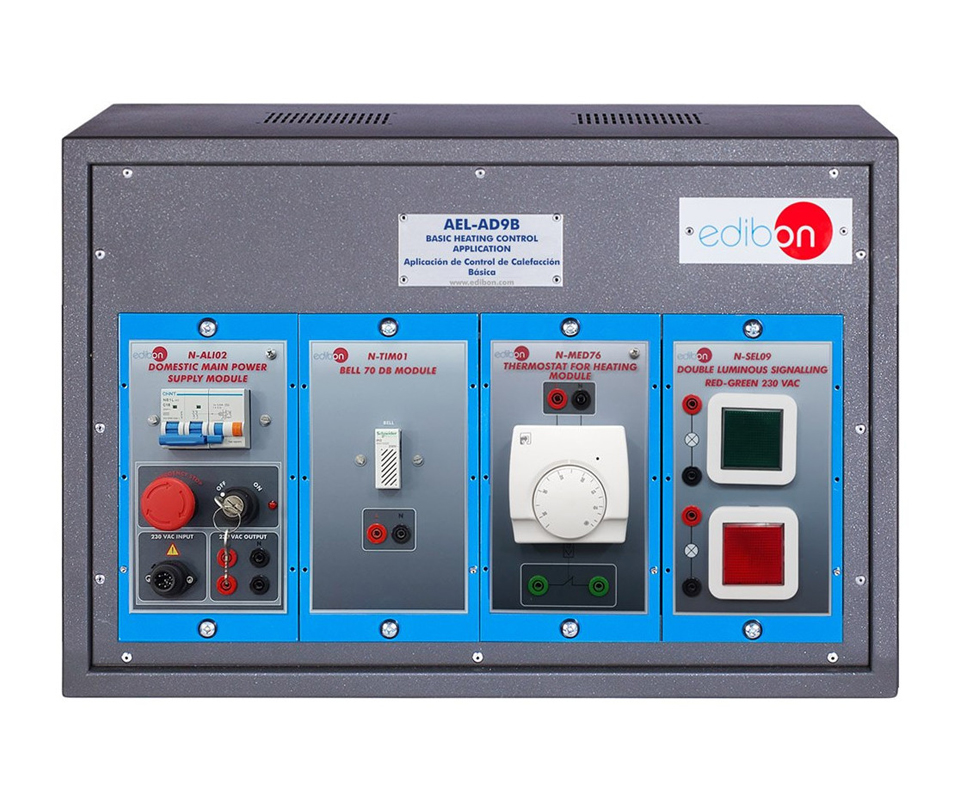

L’applicazione per il controllo del riscaldamento di base (AEL-AD9B) è un sistema didattico progettato per lo studio della logica di controllo di un termostato per riscaldamento. Tramite lampade e campanello è possibile simulare il comportamento di un semplice impianto di condizionamento/riscaldamento e osservare la risposta del sistema al variare della temperatura impostata.
CARATTERISTICHE PRINCIPALI
- componenti inclusi:
-
- modulo alimentazione di rete domestica N-ALI02 monofase 230 Vac (1PH+N); due uscite 230 Vac; chiave removibile ON/OFF; interruttore magnetotermico differenziale 2 poli 25 A, 30 mA AC 6 kA; pulsante di emergenza;
- modulo campanello 70 dB N-TIM01;
- modulo doppia segnalazione luminosa rosso/verde 230 Vac N-SEL09;
- modulo termostato per riscaldamento N-MED76 alimentazione 230 Vac (PH+N); corrente nominale 10 A; regolazione temperatura 5–30 °C; accuratezza 0,25 °C; un contatto NC;
- cavi e accessori necessari alle esercitazioni inclusi; manuali forniti: servizi richiesti, assemblaggio e installazione, avviamento, sicurezza, manutenzione e pratiche;
- montaggio su rack (opzione A) con N‑RACK‑B e banco AEL‑WBR opzionale, oppure su guida/rail (opzione B) con banco AEL‑WBC opzionale.
- Dimensioni e peso: 640 × 320 × 330 mm circa; peso 30 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- identificazione degli elementi dell’alimentazione principale domestica;
- verifica dell’alimentazione principale;
- verifica del relè e del termostato per riscaldamento;
- prova con varie temperature e luce verde;
- prova con varie temperature e luce rossa;
- prova con varie temperature e campanello;
- prova con varie temperature, luce rossa e campanello;
- prova con varie temperature, luce verde e campanello.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- alimentazione elettrica: trifase 380–400 Vac / 50 Hz oppure 190–240 Vac / 60 Hz, 20 kW.
- N-RACK-B(necessario per il montaggio in rack – opzione A);
- banco da lavoro elettrico AEL-WBR (opzionale, per collocare i rack);
- banco da lavoro elettrico AEL-WBC (opzionale, per montaggio su guida/rail – opzione B).
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
