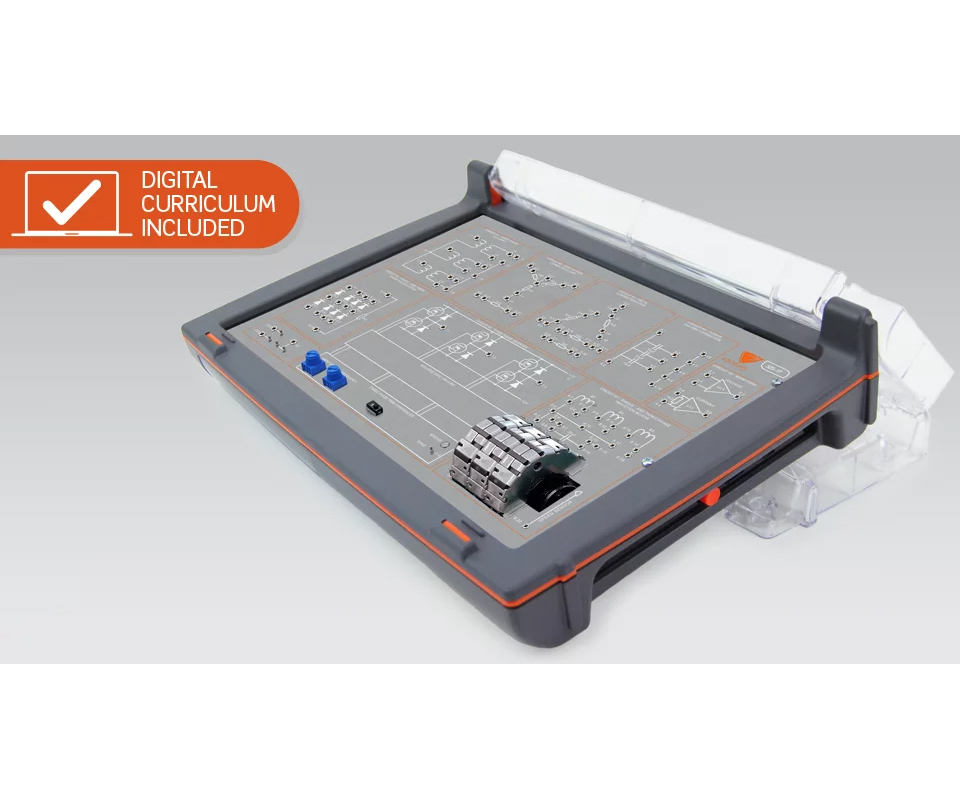

Il trainer didattico per sistemi di controllo trifase è un’unità hardware da banco robusta e autoportante che consente agli studenti di investigare in modo pratico e sicuro la generazione di un’alimentazione trifase e il funzionamento di un motore e di un inverter. Integra tre trasformatori di alimentazione e offre un’ampia gamma di attività per introdurre i principi della potenza in corrente alternata, dei circuiti trifase e dei motori AC, incluse le macchine sincrone.
Il modulo di studio è progettato per svolgere attività sperimentali sui sistemi di potenza e controllo trifase mantenendo tutte le tensioni di bordo a livelli adatti all’uso didattico. Il motore può essere configurato sia come motore monofase sia come motore trifase, così da permettere agli studenti di confrontare direttamente i due sistemi. Lezioni digitali in formato curriculum accompagnano il trainer e possono essere utilizzate per trattare i temi legati alla distribuzione trifase e al funzionamento dei motori in corrente alternata.
CARATTERISTICHE PRINCIPALI
- trainer da banco robusto e autoportante per lo studio dei sistemi di alimentazione e controllo trifase;
- consente di investigare la generazione di un’alimentazione trifase e il funzionamento di un motore e di un inverter;
- integra tre trasformatori di alimentazione all’interno dell’unità;
- progettato per introdurre i principi della potenza in corrente alternata, dei circuiti trifase e dei motori AC, incluse le macchine sincrone;
- tutte le tensioni presenti a bordo sono mantenute a livelli che garantiscono un utilizzo in ambiente didattico sicuro;
- motore configurabile sia come motore monofase sia come motore trifase, per dimostrare le differenze tra i due sistemi;
- lezioni digitali a supporto, dedicate ai temi della distribuzione trifase e del funzionamento dei motori in corrente alternata.
COMPONENTI IN DOTAZIONE
- trainer per sistemi di controllo trifase;
- set di cavi di collegamento;
- valigetta/custodia di stoccaggio;
- curriculum in formato digitale.
ATTIVITÀ DIDATTICHE TIPICHE
- misurare tensioni, correnti, ampiezze e fasi per motori sincroni trifase collegati a wye e delta e alimentati da una sorgente wye;
- identificare il principio di funzionamento di un inverter;
- misurare le tensioni di fase, le tensioni tra fase e fase e le relazioni di fase di un sistema di alimentazione trifase;
- misurare tensione e corrente e calcolare la potenza in circuiti trifase collegati a 6 fili e a 3 fili;
- misurare le tensioni in circuiti delta/wye bilanciati e sbilanciati;
- misurare tensione e corrente e calcolare la potenza in circuiti wye/wye a 4 fili, bilanciati e sbilanciati;
- misurare tensione e corrente e calcolare la potenza in un sistema di connessione wye/delta;
- diagnosticare guasti in un’alimentazione trifase a doppia polarità;
- ricerca guasti in circuiti di potenza in corrente alternata.
DIMENSIONI E PESO
- dimensioni del trainer: 360 × 80 × 250 mm (L × A × P);
- volume imballo: circa 0,01 m³;
- peso imballo: circa 3,8 kg.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- multimetro digitale;
- oscilloscopio a doppia traccia.
ALIMENTAZIONE
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
