Trainer driver inverter PWM per motori AC

ll trainer è un driver inverter PWM per motori AC.

Apparecchiatura da banco in custodia metallica, in versione didattica, progettata per essere utilizzata come ausilio alla formazione nei corsi di Elettronica di Potenza ed Elettricità.

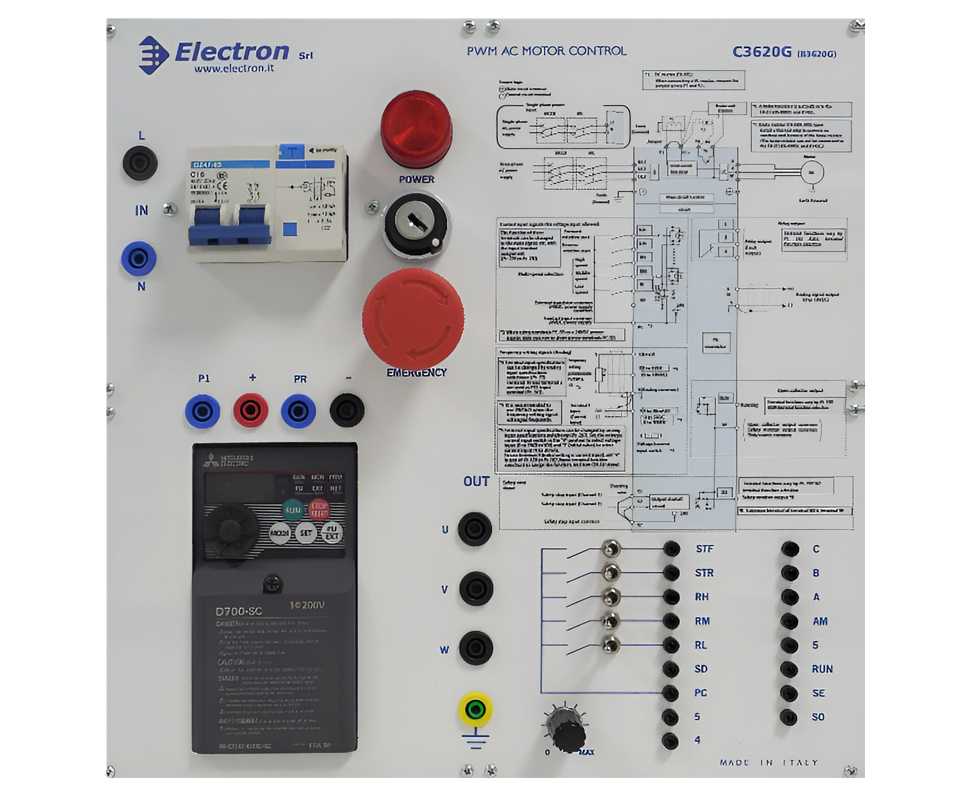

L'elettronica è racchiusa in un robusto involucro, avente un chiaro schema sinottico a blocchi del circuito sul pannello frontale, con accesso ingresso/uscita e punti di test. L'unità comprende le disposizioni di protezione e sicurezza.

Gli argomenti di studio includono:

• Cambio di velocità graduale o continuo.
• Regolazione della coppia del motore.
• Tempo e pattern di accelerazione/decelerazione.
• Controllo della frequenza di uscita.
• Protezione elettronica da sovraccarico termico.
• Monitor di uscita multifunzione.
• Limite di frequenza di uscita.
• Taratura del misuratore di frequenza/corrente.
• Rilevamento di coppia eccessiva.

Caratteristiche principali:

• Alimentazione da rete AC, monofase.
• Predisposizioni di protezione e sicurezza: interruttore differenziale magnetotermico, interruttore generale a chiave, interruttore di emergenza.
• Generatore analogico di riferimento di velocità a bordo.
• Selettori modalità di funzionamento: avanti, indietro, stop/marcia.
• Indicatori luminosi dello stato dell'apparecchiatura.

Altre specifiche tecniche:

• Alimentazione primaria: monofase, da 200 a 240 VAC, da 50 a 60 Hz.
• Potenza nominata: 400 W.
• Tensione di uscita: 3 fasi, da 200 a 240 V CA.
• Metodo di controllo: PWM sinusoidale.
• Gamma di controllo della frequenza: da 5 a 120 Hz.
• Modalità di controllo della frequenza: analogica 0-10V o digitale.
• Tempi di accelerazione/decelerazione preimpostabili digitalmente.
• Caratteristica V/F preimpostabile digitalmente.
• Sovraccarico tollerabile: 150%.
