Trainer per Comunicazione Satellitare Terrestre
cod. prodotto MEPA: SIADEDBESA
Array

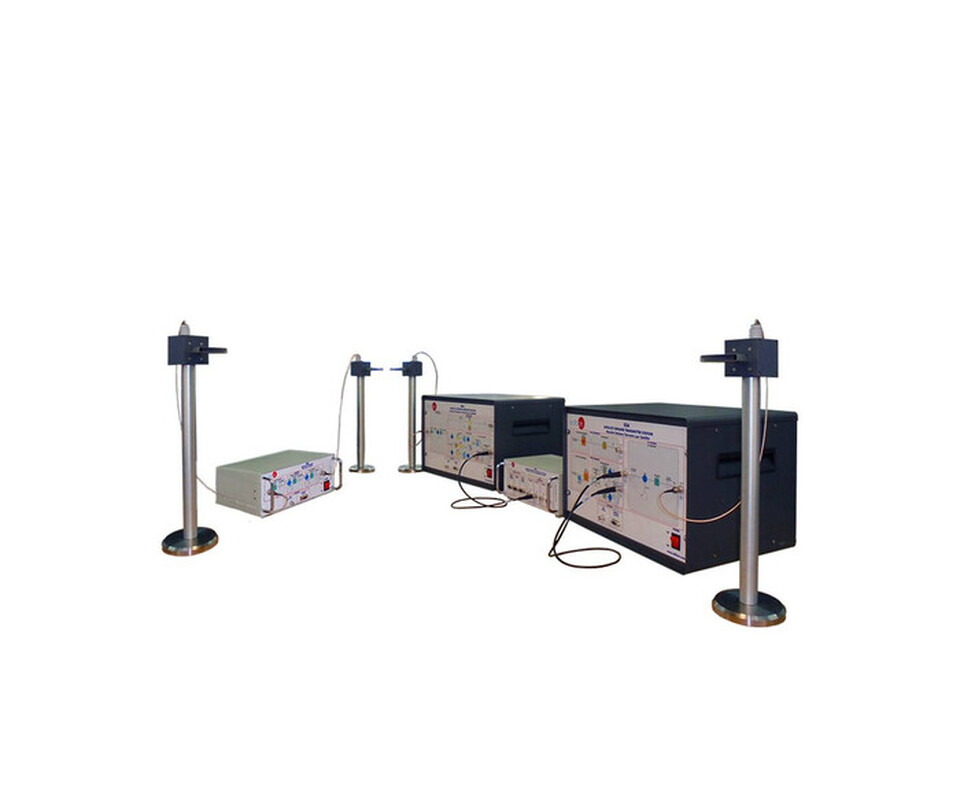

Trainer per Comunicazione Satellitare Terrestre
DESCRIZIONE
Caratteristiche:
1. Stazione Trasmittente Satellitare Terrestre (in scatola metallica):
- Schema a Blocchi: Visualizzazione dei componenti sul pannello frontale.
- Punti di Test: Collegabili al Modulo di Controllo Segnale e Acquisizione Dati per visualizzare i segnali interni e le fasi intermedie nella modulazione del segnale e generazione dell'uplink.
- Test di Guasto: Possibilità di simulare guasti per testare la risposta del sistema.
Generatore:
- Generatore Analogico:
- Parametri del segnale configurabili con il software.
- Gamma di frequenza audio: 0 Hz – 100 Hz.
- Generatore Digitale:
- Parametri del segnale configurabili con il software.
- Un byte inviato per ciclo.
Modulatori:
- Modulatore Analogico:
- Modulatore FM basato su oscillatore controllato in tensione.
- Modulatore Digitale:
- Modulatore DQPSK basato sul modulatore PSK.
Up Converter (a due passi):
- Primo Oscillatore Locale: 10 kHz.
- Secondo Oscillatore Locale: 916 MHz.
- Connettore BNC: Per l'antenna del trasmettitore satellitare a terra.
2. Ripetitore Satellitare (in scatola metallica):
- Schema a Blocchi: Visualizzazione dei componenti sul pannello frontale.
- Punti di Test: Collegabili al Modulo di Controllo Segnale e Acquisizione Dati per visualizzare i segnali interni e le fasi intermedie.
- Test di Guasto: Possibilità di simulare guasti per testare la risposta del sistema.
Down Converter (a due passi):
- Primo Oscillatore Locale: 916 MHz.
- Secondo Oscillatore Locale: 10 kHz.
- Connettore BNC: Per l'antenna del ricevitore satellitare.
Up Converter (a due gradini):
- Riceve il segnale modulato originale e genera il downlink da trasmettere al satellite.
3. Stazione Ricevente Satellitare Terrestre (in scatola metallica):
- Schema a Blocchi: Visualizzazione dei componenti sul pannello frontale.
- Punti di Test: Collegabili al Modulo di Controllo Segnale e Acquisizione Dati per visualizzare i segnali interni e le fasi intermedie nella ricezione del downlink e nella demodulazione del segnale.
- Test di Guasto: Possibilità di simulare guasti per testare la risposta del sistema.
Down Converter (a due passi):
- Primo Oscillatore Locale: 869 MHz.
- Secondo Oscillatore Locale: 8 kHz.
- Connettore BNC: Per l'antenna della stazione ricevente satellitare terrestre.
Demodulatori:
- Demodulatore Analogico:
- Demodulatore FM basato su circuito PLL.
- Demodulatore Digitale:
- Demodulatore DQPSK basato sul circuito Costas Loop.
4. Quattro Antenne per Stazioni Trasmittenti e Riceventi Satellitari Terrestri e Ripetitore Satellitare:
- Antenna a Corno:
- Funziona nella banda di frequenze delle microonde.
- Antenna settoriale a tromba, svasata nella direzione del piano magnetico (piano H).
- Supporto e Struttura dell'Antenna:
- Portaantenna fisso.
5. Unità Completa Comprende:
- SCADA Avanzato in Tempo Reale:
- Controllo Aperto, Multicontrollo e Controllo in Tempo Reale.
- Software di controllo EDIBON basato su LabVIEW.
- Scheda di acquisizione dati National Instruments (250 KS/s).
- Compatibilità: Con proiettore e/o lavagna elettronica per spiegazioni e dimostrazioni in classe.
- Funzionalità: Ricerca applicata, simulazione industriale, corsi di formazione, e supporto tecnico remoto.
- Sicurezza: 4 sistemi di sicurezza (meccanico, elettrico, elettronico e software).
- Standard di Qualità: Progettato e prodotto secondo standard di qualità.
6. Modulo di Acquisizione Segnali e Dati di Controllo:
- Scatola Metallica:
- Controllo e Guasti: Collegamento ai connettori di controllo e guasti dell'unità.
- Acquisizione Dati: Quattro connettori BNC per ingressi analogici, 250.000 campioni al secondo, intervallo di tensione ±10 V.
7. DABB - Scheda di Acquisizione Dati:
- Scheda PCI Express (National Instruments):
- Ingresso Analogico: 16 canali single-ended o 8 differenziali, risoluzione 16 bit, frequenza di campionamento fino a 250 KS/s.
- Uscita Analogica: 2 canali, risoluzione 16 bit.
- Ingresso/Uscita Digitale: 24 canali.
8. ESA/CCSOF - Controllo Computerizzato + Acquisizione Dati + Software di Gestione Dati:
- Software SCADA:
- Configurazione e controllo dei segnali analogici e digitali.
- Selezione dei punti di test e simulazione di guasti.
- Compatibile con gli standard del settore, software flessibile, aperto e multicontrollo.
- Gestione e archiviazione dei dati, calibrazione dei sensori, registrazione degli allarmi, e rappresentazione grafica in tempo reale.
- Accesso per insegnanti e studenti con possibilità di modifica testi e istruzioni.
9. Cavi e Accessori:
- Inclusi per il normale funzionamento.
10. Manuali:
- Forniti con 8 manuali: Servizi richiesti, Assemblaggio e installazione, Segnali di controllo e modulo di acquisizione dati, Software di controllo, Manuali di avvio, Sicurezza, Manutenzione, Calibrazione e pratiche.
Articoli Principali:
- ESA + Modulo Segnali di Controllo e Acquisizione Dati + DABB + ESA/CCSOF + Cavi e Accessori + Manuali sono inclusi nella fornitura minima per il completo funzionamento.
Esercizi e Possibilità Pratiche da Svolgere
- Studio dei principi di funzionamento di un sistema di comunicazione satellitare.
- Principi base della modulazione analogica e modulazione di frequenza (FM).
- Principi base della demodulazione analogica e modulazione di frequenza (FM).
- Principi di base della modulazione digitale e modulazione differenziale di fase in quadratura (DQPSK).
- Principi di base della demodulazione digitale e modulazione differenziale di fase in quadratura (DQPSK).
- Studio delle caratteristiche della Stazione Trasmettitore Satellitare Terrestre, del Ripetitore Satellitare e della Stazione Ricevitore Satellitare Terrestre.
- Studio del sistema di comunicazione attraverso un Ripetitore Satellitare che effettua l'uplink e il downlink.
- Esecuzione di trasferimenti di dati attraverso un sistema di comunicazione satellitare (Stazione trasmittente satellitare terrestre – Ripetitore satellitare – Stazione ricevente satellitare terrestre).
- Studio della qualità del collegamento di trasmissione dati.
- Analisi della risposta del sistema con diversi inserimenti di guasto nella stazione trasmittente satellitare terrestre.
- Analisi della risposta del sistema con diversi inserimenti di guasti nel Ripetitore Satellitare.
- Analisi della risposta del sistema con diversi inserimenti di guasto nella Stazione Ricevitore Satellite di Terra.
- Visualizzazione dei risultati in tempo reale per tutta la classe tramite proiettore o lavagna elettronica.
- Controllo Aperto, Multicontrollo e Controllo in Tempo Reale.
- Simulazione industriale attraverso il sistema di controllo computerizzato con SCADA.
- Sicurezza totale con dispositivi meccanici, elettrici/elettronici e software.
- Ricerca applicata e corsi di formazione per industrie e istituti di istruzione tecnica.
- Controllo del processo dell'unità ESA senza computer.
Possibilità di realizzare ulteriori esercizi personalizzati.
Servizio di montaggio e installazione compresi nella fornitura, per ordini a partire da € 10.000,00 + IVA
