Un esperimento compatto progettato per dimostrare l'impiego del colpo d'ariete per creare un'azione di pompaggio, utilizzabile con il Banco idraulico digitale mobile (cod. MEPA SIADTCQHF1).
Funzionamento della Pompa Ariete
La pompa idraulica sfrutta l'effetto del colpo d'ariete, in cui la quantità di moto di una colonna d'acqua in movimento in una tubazione genera un’azione di pompaggio.
A differenza delle normali pompe azionate meccanicamente, la pompa RAM utilizza una colonna d'acqua nel tubo di alimentazione (azionamento) proveniente da un serbatoio di testata. Questa colonna, che si muove a bassa velocità, agisce come uno "stantuffo". L'energia accumulata spinge l'acqua dall'alimentazione verso un tubo di mandata, trasformando la quantità di moto di una grande massa d'acqua in energia per pompare una quantità minore su per un gradiente.

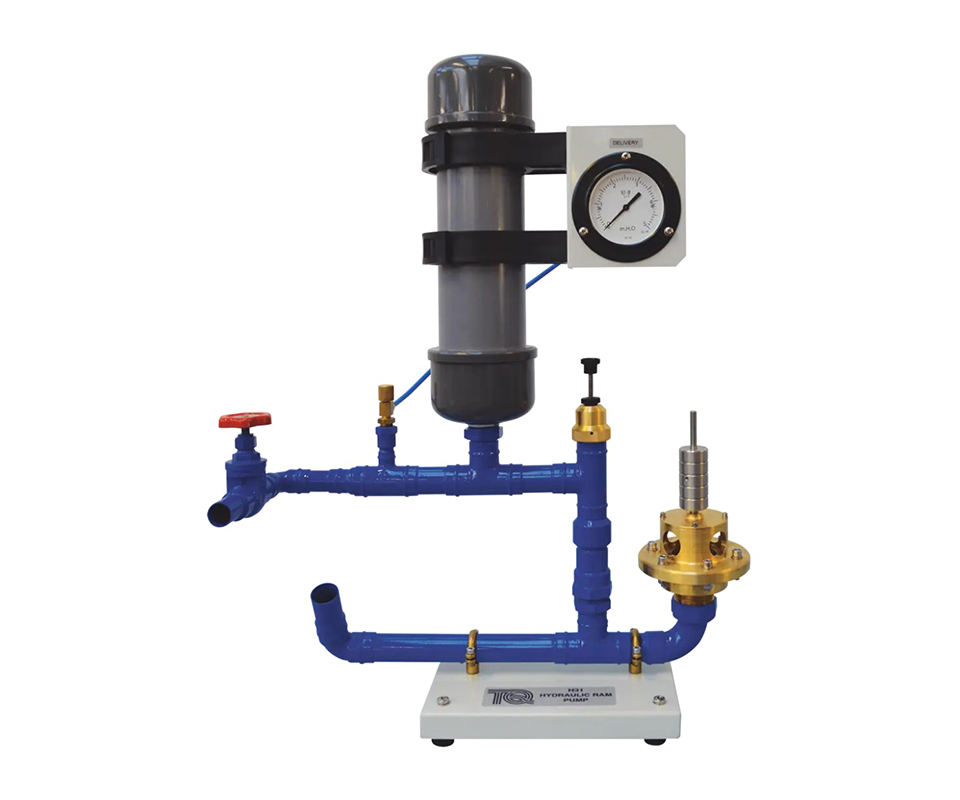

L'apparato è composto da tre parti principali:
- Serbatoio di Accumulo: Montato su una parete adeguata.
- Pompa: Comprende un tubo di alimentazione con valvole interne ed esterne, un recipiente d'aria per ridurre lo shock idraulico e una sezione di consegna.
- Tubazione di Interconnessione: Facilita il collegamento tra i vari componenti. La valvola esterna è dotata di una piattaforma di pesi per caricare i pesi forniti, modificando così i tempi di ciclo della pompa.
Esperimenti Didattici:
- Dimostrazione dell'effetto del colpo d'ariete per produrre un'azione di pompaggio.
- Questo esperimento offre agli studenti una comprensione pratica e approfondita del funzionamento delle pompe ad aria e delle dinamiche fluidodinamiche coinvolte.
