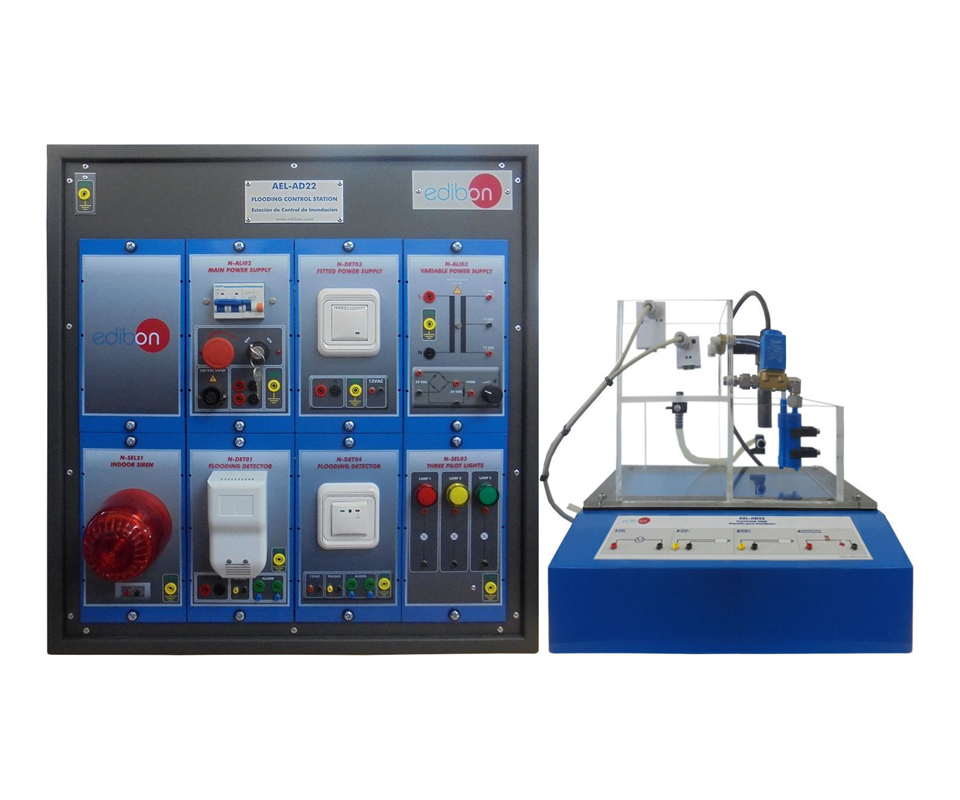

Il trainer per il controllo allagamenti (AEL-AD22) permette di studiare il funzionamento dei sistemi più comuni di rilevazione e gestione degli allagamenti. L’unità comprende un serbatoio d’acqua suddiviso in due sezioni (allagamento ed evacuazione) e una serie di moduli per l’alimentazione, la rilevazione, la segnalazione luminosa e acustica, consentendo agli studenti di analizzare in modo pratico il comportamento dei diversi dispositivi di controllo allagamenti.
CARATTERISTICHE PRINCIPALI
- componenti inclusi:
-
- N-ALI02 modulo di alimentazione domestica principale; tensione di alimentazione monofase 230 Vac 1PH+N; chiave on/off removibile; due uscite monofase 230 Vac; cavo di alimentazione monofase con spina; interruttore magnetotermico differenziale 2 poli 25 A, 30 mA AC 6 kA; pulsante di arresto di emergenza;
- N-ALI03 modulo di alimentazione ausiliaria in c.a. (24 Vac); tensione di alimentazione monofase 230 Vac 1PH+N; uscite monofase 24 Vac/12 Vac; 24 Vdc; 0–24 Vdc tramite potenziometro;
- N-DET01 modulo rivelatore di allagamento; alimentazione 230 Vac; potenza 5 W; ingresso per sonda; due uscite di allarme; LED di allarme e di stato; collegabile a valvola solenoide;
- N-DET03 modulo di alimentazione incorporato per rivelatori gas/allagamento; alimentazione 230 Vac; uscita 12 Vac; collegamento di terra; LED di servizio;
- N-DET04 modulo rivelatore di allagamento incorporato; alimentazione 12 Vac; ingresso per sonda; due uscite di allarme; LED di allarme e di stato; allarme acustico;
- N-SEL03 modulo tre lampade spia; alimentazione 24 Vac; colori: rosso, giallo e verde;
- N-SEL21 modulo sirena interna; configurazione del volume tramite tensione 12–24 Vdc; livello sonoro 87–112 dB; corrente 12–30 mA; 32 toni selezionabili;
- Manuali: manuali dei servizi richiesti, di montaggio e installazione, avviamento, sicurezza, manutenzione e manuale delle esercitazioni pratiche;
- Montaggio: rack (N-RACK-M) o rail; banchi opzionali AEL-WBR (rack) / AEL-WBC (rail).
- Dimensioni e peso: 640 × 320 × 670 mm circa; peso 60 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- verifica e misura dell’alimentazione principale;
- verifica del funzionamento dell’alimentazione ausiliaria;
- verifica del funzionamento delle lampade pilota collegate come allarmi visivi;
- verifica del funzionamento dell’alimentazione incorporata;
- verifica del funzionamento del rivelatore di allagamento;
- verifica del funzionamento del rivelatore di allagamento incorporato;
- verifica del funzionamento della sirena utilizzata come allarme visivo e acustico;
- simulazione di allagamenti ed evacuazioni con il serbatoio d’acqua e la valvola elettromagnetica.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- alimentazione elettrica: monofase 200–240 Vac / 50 Hz oppure 110–127 Vac / 60 Hz, 1 kW;
- N-RACK-M (necessario per il montaggio in rack – opzione A);
- banco da lavoro elettrico AEL-WBR (opzionale, per collocare i rack – opzione A);
- banco da lavoro elettrico AEL-WBC (opzionale, per montaggio su guida/rail – opzione B);
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
