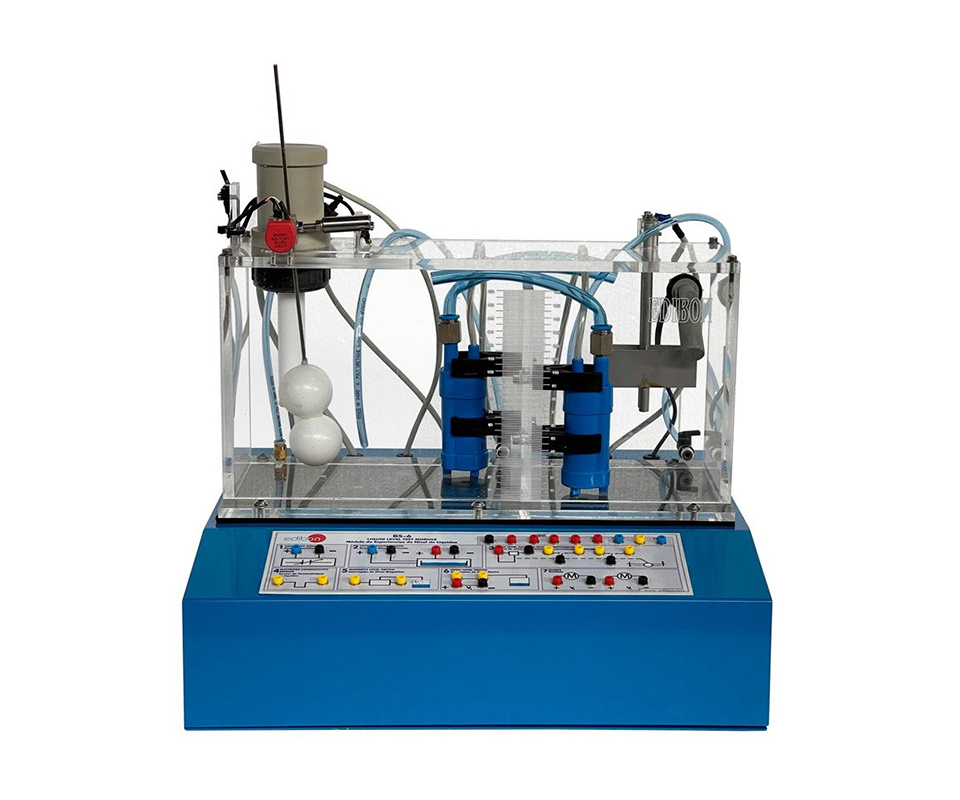

Il Trainer per il controllo del livello di un liquido (BS6) è progettato per comprendere l'utilizzo dei sensori di livello e dei loro sistemi di misurazione. Questo modulo permette di apprendere le tecniche di misurazione e controllo del livello del liquido in un serbatoio. È composto da un sistema a due serbatoi che consente di pompare il liquido (solitamente acqua) tra entrambi i serbatoi. Entrambi i serbatoi sono dotati di sensori di diverse tecnologie, utilizzabili sia come serbatoi di stoccaggio del liquido sia per lo studio dei sensori di misurazione del livello. Ogni serbatoio ha una pompa individuale. Questo modulo offre una piattaforma completa per l'apprendimento pratico delle tecniche di misurazione e controllo del livello dei liquidi, utilizzando una varietà di sensori comunemente impiegati nell'industria.
Caratteristiche Tecniche
- Sensori Inclusi:
-
- Sensore di livello capacitivo.
- Sensore di livello a pressione.
- Interruttori di livello a galleggiante con potenziometro.
- Sensore di livello a conducibilità (elettrodi).
- Sensore di livello a galleggiante magnetico.
- Sensore di livello ottico.
- Pompe:
- Due pompe alimentate in corrente continua, utilizzabili per pompare il liquido da un serbatoio all'altro.
- Connessioni:
- Tutte le connessioni dei diversi sensori e dei sistemi di pompaggio sono realizzate utilizzando terminali da 2 mm disponibili sul pannello frontale del modulo, con diagrammi che descrivono le loro funzioni.
Dimensioni: 405 x 300 x 380 mm ca; peso 10 kg ca.
Attività Didattiche
Il manuale incluso fornisce esercizi pratici guidati, tra cui:
- Utilizzo di un sensore capacitivo per misurare il livello del liquido nel serbatoio.
- Utilizzo del sensore di pressione differenziale come elemento per determinare il livello dell'acqua in un serbatoio .
- Utilizzo di una resistenza variabile fissata a un sistema a galleggiante come elemento di misurazione del livello del liquido.
- Sensore di conduzione: utilizzo di un sensore composto da due elettrodi in acciaio per misurare il livello dell'acqua in un serbatoio.
- Sensore di livello a galleggiante magnetico: rileva un preciso livello del liquido nel serbatoio con un contatto magnetico.
- Controllo del livello del liquido nel serbatoio sinistro del modulo utilizzando un sensore di livello ottico.
Dimensioni e Peso
- Dimensioni: 700 x 350 x 800 mm (approssimative).
- Peso: 15 kg (approssimativo).
ELEMENTI NECESSARI (non inclusi)
- BSUB: unità base per test di sensori e trasduttori
oppure
- BSPC: unità base per test di sensori e trasduttori controllata da PC
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
