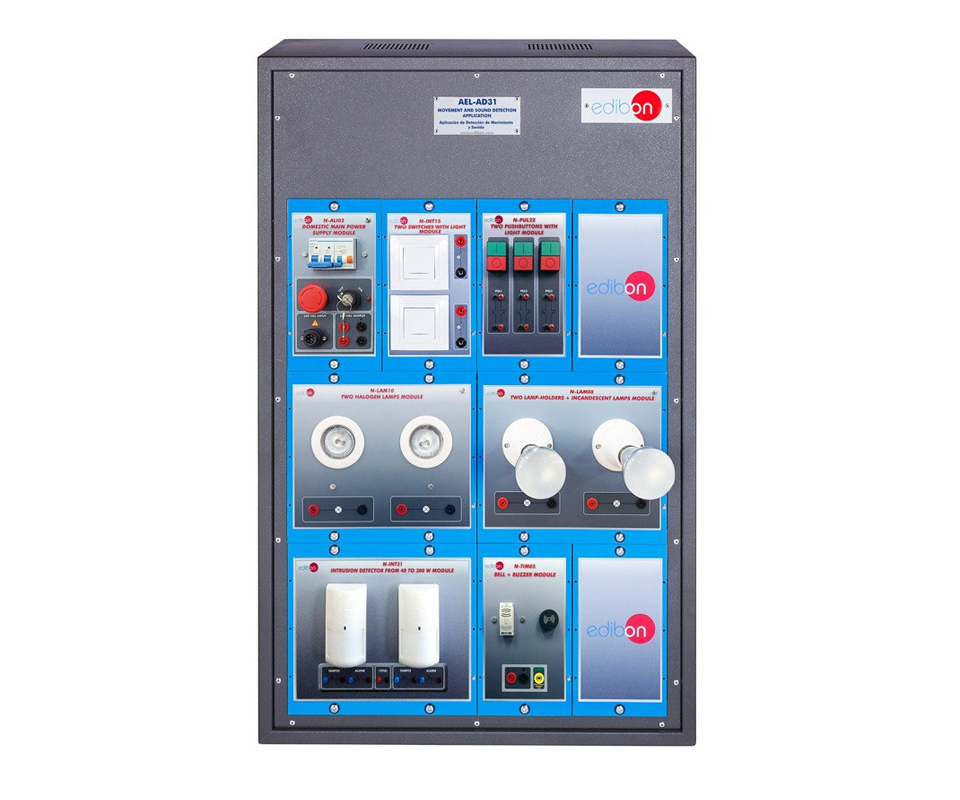

L’Applicazione per il rilevamento di movimento e suono (AEL-AD31) è progettata per comprendere il funzionamento dei più comuni rivelatori di intrusione. Il sensore di intrusione è costituito da un dispositivo magnetico installabile su porte o finestre che invia un segnale di allarme all’apertura dell’infisso o quando rileva un suono sopra una soglia prestabilita. L’unità include lampade, interruttori e pulsanti luminosi, lampade alogene e un modulo campanello + cicalino, che possono essere collegati al sensore per simulare diverse situazioni reali di allarme.
CARATTERISTICHE PRINCIPALI
- componenti inclusi:
-
- N-ALI02 modulo di alimentazione domestica principale; tensione di alimentazione monofase 230 Vac 1PH+N; chiave on/off removibile; due uscite monofase 230 Vac; cavo di alimentazione monofase con spina; interruttore magnetotermico differenziale 2 poli 25 A, 30 mA AC 6 kA; pulsante di arresto di emergenza;
- N-INT15 modulo due interruttori luminosi; due interruttori unipolari con spia luminosa; fusibile 10 A; tensione di alimentazione 230 Vac; uso domestico;
- N-LAM08 modulo due portalampade con lampade a incandescenza; tensione nominale 230 Vac; potenza nominale 2 × 40 W; morsetti di ingresso/uscita di rete con connettori di sicurezza da 4 mm;
- N-INT31 modulo rivelatore di intrusione 40–300 W; tensione di alimentazione 230 Vac; magnete per la parte mobile della finestra/porta; sensore per la parte fissa della finestra/porta;
- N-LAM10 modulo due lampade alogene; due lampade alogene 12 Vac, 20 W ciascuna; morsetti di collegamento (PH+N) per ciascuna lampada; tensione nominale 230 Vac;
- N-PUL22 modulo due pulsanti luminosi; due pulsanti con spia luminosa; fusibile 10 A; tensione di alimentazione 230 Vac;
- N-TIM05 modulo campanello + cicalino; tensione di alimentazione 230 Vac; livello sonoro campanello 70 dB; livello sonoro cicalino 80 dB;
- Manuali: manuali dei servizi richiesti, di montaggio e installazione, avviamento, sicurezza, manutenzione e manuale delle esercitazioni pratiche;
- Montaggio: rack (N-RACK-A) o rail; banchi opzionali AEL-WBR (rack) / AEL-WBC (rail).
- Dimensioni e peso: 640 × 320 × 920 mm circa; peso 60 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- rilevazione di movimento e suono controllata tramite interruttori;
- rilevazione di movimento e suono controllata tramite pulsanti;
- verifica del funzionamento del sensore di intrusione;
- simulazione di un’intrusione utilizzando il rivelatore di intrusione e il modulo campanello + cicalino.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- alimentazione elettrica: monofase 200–240 Vac / 50 Hz oppure 110–127 Vac / 60 Hz, 1 kW;
- N-RACK-A (necessario per il montaggio in rack – opzione A);
- banco da lavoro elettrico AEL-WBR (opzionale, per collocare i rack – opzione A);
- banco da lavoro elettrico AEL-WBC (opzionale, per montaggio su guida/rail – opzione B);
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
