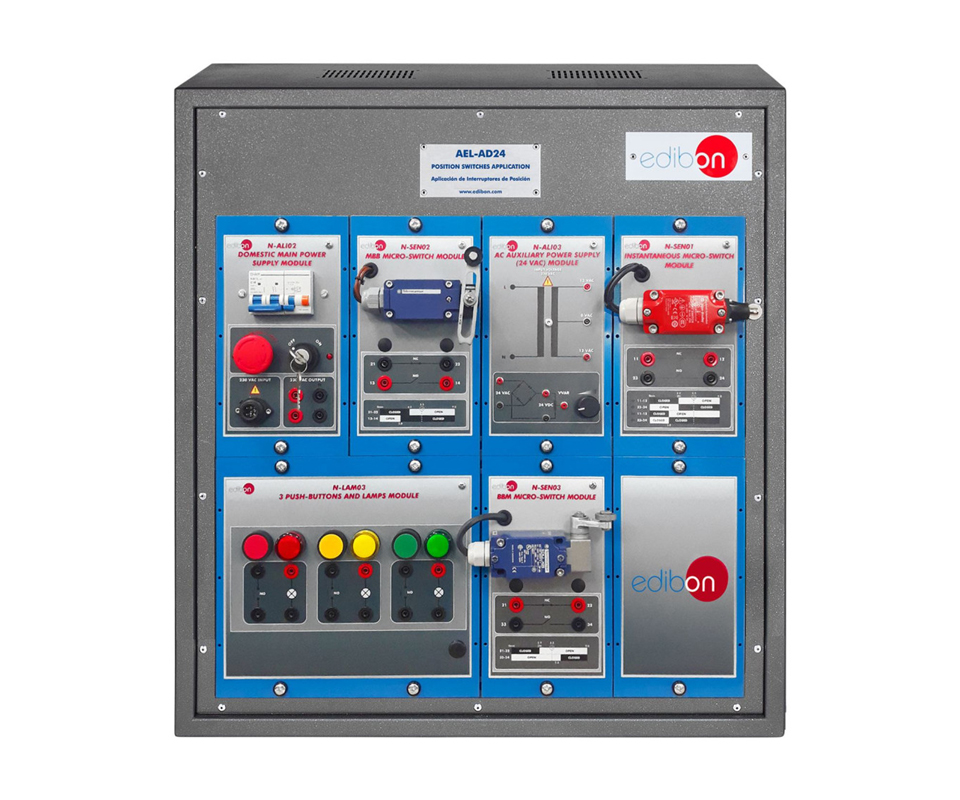

L’Applicazione sugli interruttori di posizione (AEL-AD24) è un sistema didattico progettato per mostrare il funzionamento dei diversi microinterruttori di posizione/sicurezza, inclusi MBB (make before break), BBM (break before make) e microinterruttore istantaneo. L’attuatore meccanicamente collegato ai contatti consente di rilevare il passaggio/presenza di un oggetto e di aprire o chiudere un circuito, con visualizzazione dello stato tramite lampade dedicate.
CARATTERISTICHE PRINCIPALI
- dimostrazione del funzionamento di MBB, BBM e microinterruttore istantaneo con indicazione visiva dello stato tramite serie di lampade;
- componenti inclusi:
-
- modulo alimentazione di rete domestica N-ALI02;
- modulo alimentazione ausiliaria in AC (24 Vac) N-ALI03;
- modulo 3 pulsanti e lampade N-LAM03;
- modulo microinterruttore istantaneo N-SEN01;
- modulo microinterruttore MBB N-SEN02;
- modulo microinterruttore BBM N-SEN03;
- montaggio su rack (opzione A) o su guida/rail (opzione B), con possibilità di utilizzo dei banchi da lavoro elettrici AEL-WBR (rack) o AEL-WBC (rail);
- fornitura di cavi e accessori necessari alle esercitazioni;
- manuali forniti: servizi richiesti, assemblaggio e installazione, avviamento, sicurezza, manutenzione e pratiche;
- N-ALI02: alimentazione monofase 230 Vac, 1PH+N; due uscite 230 Vac; interruttore magnetotermico differenziale 2 poli 25 A, 30 mA AC 6 kA; pulsante di emergenza; chiave removibile ON/OFF;
- N-ALI03: ingresso 230 Vac 1PH+N; uscite 24 Vac / 12 Vac monofase; 24 Vdc; 0–24 Vdc tramite potenziometro;
- N-LAM03: tensione nominale 230 Vac; tre lampade (rosso, giallo, verde) e tre pulsanti NO corrispondenti;
- N-SEN01/N-SEN02/N-SEN03: contatti NO e NC; tensione nominale 240 Vac; corrente nominale 3 A.
- Dimensioni e pesi: 640 × 320 × 670 mm circa; peso 35 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- identificazione e misura di un modulo di alimentazione principale;
- verifica del funzionamento di un modulo di alimentazione ausiliaria;
- verifica del funzionamento di un modulo con tre pulsanti e lampade;
- verifica del funzionamento di un modulo di microinterruttore istantaneo;
- verifica del funzionamento di un modulo di microinterruttore MBB;
- verifica del funzionamento di un modulo di microinterruttore BBM;
- applicazione reale di un modulo interruttore di posizione.
- configurazione su rack o su guida per esercitazioni in diversi contesti di laboratorio;
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- alimentazione elettrica: monofase 200–240 Vac / 50 Hz oppure 110–127 Vac / 60 Hz.
- N-RACK-M (necessario per il montaggio in rack – opzione A);
- banco da lavoro elettrico AEL-WBR (opzionale, per collocare i rack);
- banco da lavoro elettrico AEL-WBC (opzionale, per montaggio su guida/rail – opzione B).
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
