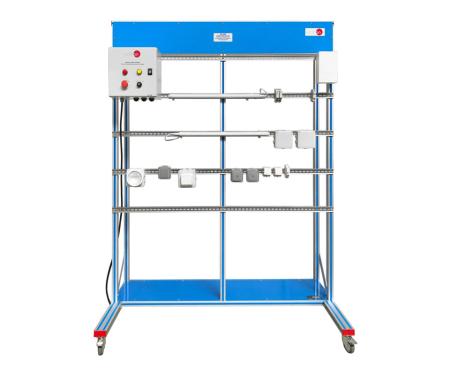

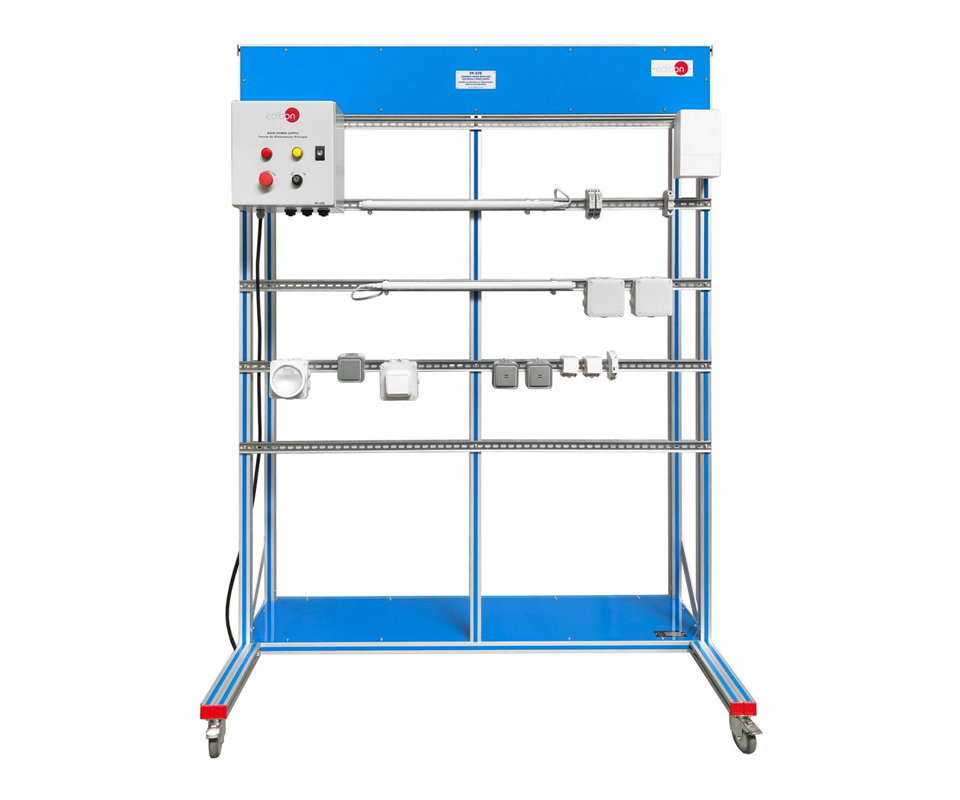

Il trainer per la formazione sul cablaggio di impianti elettrici negli edifici (WIT-EIB) è progettata per la formazione pratica di futuri elettricisti, installatori e manutentori sugli impianti elettrici civili. Il sistema riproduce in modo realistico le principali configurazioni di illuminazione e distribuzione presenti in edifici residenziali e del terziario, permettendo di esercitarsi sul cablaggio, sull’installazione e sul collaudo di circuiti luce, comandi da più punti, temporizzazioni per scale e protezioni di linea.
CARATTERISTICHE PRINCIPALI
- componenti inclusi:
-
- FP-STR telaio di montaggio con alimentazione elettrica di sicurezza; struttura in alluminio con due montanti, possibilità di lavoro simultaneo di più studenti, ruote pivottanti per facilitare lo spostamento, collegamento trifase e quadro elettrico di sicurezza con interruttore magnetotermico differenziale 4 poli 25 A, 300 mA AC 6 kA, pulsante a fungo di emergenza (230/400 Vac), cavo a 5 conduttori e lampada di presenza tensione;
- FP-KIT-4 kit cablaggio, con 100 m di cavo grigio, marrone, nero e giallo/verde da 1,5 mm² e 25 m di cavo schermato;
- FP-KIT-1/S kit installazione alimentazioni monofase con protezione magnetotermica differenziale 2 poli, portafusibile monofase, fusibile cartuccia, quadro elettrico e morsetti a vite con connettore;
- FP-KIT-10 kit tubi e accessori per canalizzazione, con 20 m di tubo in PVC per installazione dei cablaggi, 7 cassette elettriche, guida per cavi e 20 collari per tubo da 20 mm;
- FP-KIT-10/B kit tubo rigido, con 20 m di tubo rigido in PVC, 10 connettori filettati e 5 curve per fissaggio condotti;
- FP-KIT-37 kit plafoniere fluorescenti da soffitto con due linee di tubi fluorescenti da 8 W con portalampada;
- FP-KIT-42 kit lampade a incandescenza con 4 deviatori luce, 4 lampade alogene incapsulate 230 V, una presa monofase 230 Vac e 2 commutatori;
- FP-KIT-68 kit illuminazione scale con 2 temporizzatori scala e 2 pulsanti da 10 A;
- Manuali: manuali dei servizi richiesti, di montaggio e installazione, avviamento, sicurezza, manutenzione e manuale delle esercitazioni pratiche;
- cavi e accessori necessari per la realizzazione delle esercitazioni, inclusi;
- Dimensioni e peso: 1500 × 400 × 1800 mm circa; peso 80 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- cablaggio e installazione della protezione differenziale e di un fusibile;
- cablaggio e accensione di una lampada con interruttore semplice;
- cablaggio e accensione di due lampade con un interruttore semplice;
- cablaggio e accensione di una lampada con interruttore semplice e presa;
- cablaggio e accensione di una lampada da due punti con due deviatori;
- cablaggio e accensione di una lampada da due punti con due deviatori e una presa;
- cablaggio e accensione di quattro lampade alogene con quattro interruttori semplici e di due tubi fluorescenti comandati da due punti con due deviatori;
- cablaggio e accensione temporizzata di una lampada da un punto tramite temporizzatore scala e pulsante;
- cablaggio e accensione temporizzata di una lampada da due punti tramite temporizzatore scala e due pulsanti;
- cablaggio e accensione di una lampada comandata da un interruttore a distanza con due pulsanti.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- alimentazione elettrica: trifase 380–400 Vac / 50 Hz oppure 190–240 Vac / 60 Hz, 1 kW.
- CHER cassetta degli attrezzi, con crimpatrice, strumenti di misura base, nastro isolante e guaine termorestringenti, cacciaviti, chiavi, saldatore con supporto, martello in gomma, morsetti, fascette, tronchesi e pinze.
ELEMENTI RACCOMANDATI (non inclusi)
- MED65 multimetro digitale circa 3½ cifre, con cavi a doppio jack da 4 mm, per misure di tensione, corrente, resistenza, capacità dei condensatori e temperatura;
- FP-KIT-5 kit di misura, con pinza amperometrica per misure in corrente alternata/continua senza contatto (corrente, tensione, resistenza) e strumento prova-tensione/continuità 12–690 Vac con rilevazione dell’ordine delle fasi in sistemi trifase e prova di polarità;
- FP-KIT-32/B kit interruttori 2, con invertitore, teleswitch, interruttore comandato a distanza e contenitore per gli interruttori.
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
