Il trainer per la simulazione delle linee di trasmissione elettrica, è progettato per insegnare e dimostrarecome un segnale elettrico che viaggia su un conduttore elettrico sia influenzato dalle caratteristiche elettriche del conduttore stesso. Il segnale può avere forme e frequenze diverse, e il conduttore, noto come linea di trasmissione, può presentare parametri differenti come resistenza, induttanza, capacità e tipo di terminazione.
Le caratteristiche del segnale e della linea possono essere modificate tramite controlli manuali sul pannello frontale del trainer, consentendo lo studio del comportamento del segnale nell'ambiente desiderato. Sono disponibili controlli manuali anche per avviare, fermare, eseguire singoli passaggi del segnale o iniettare un singolo impulso.
La configurazione desiderata è realizzata collegando sul pannello frontale i parametri richiesti e iniettando il segnale alle due estremità della linea per farlo viaggiare in entrambe le direzioni.
Nella vita reale, praticamente tutto l'equipaggiamento elettronico, e in particolare i sistemi di comunicazione, è soggetto a problemi relativi alle linee di trasmissione. Pertanto, il loro studio e la loro comprensione sono di fondamentale importanza per tutti coloro che si trovano a dover gestire tecnicamente tali apparecchiature.

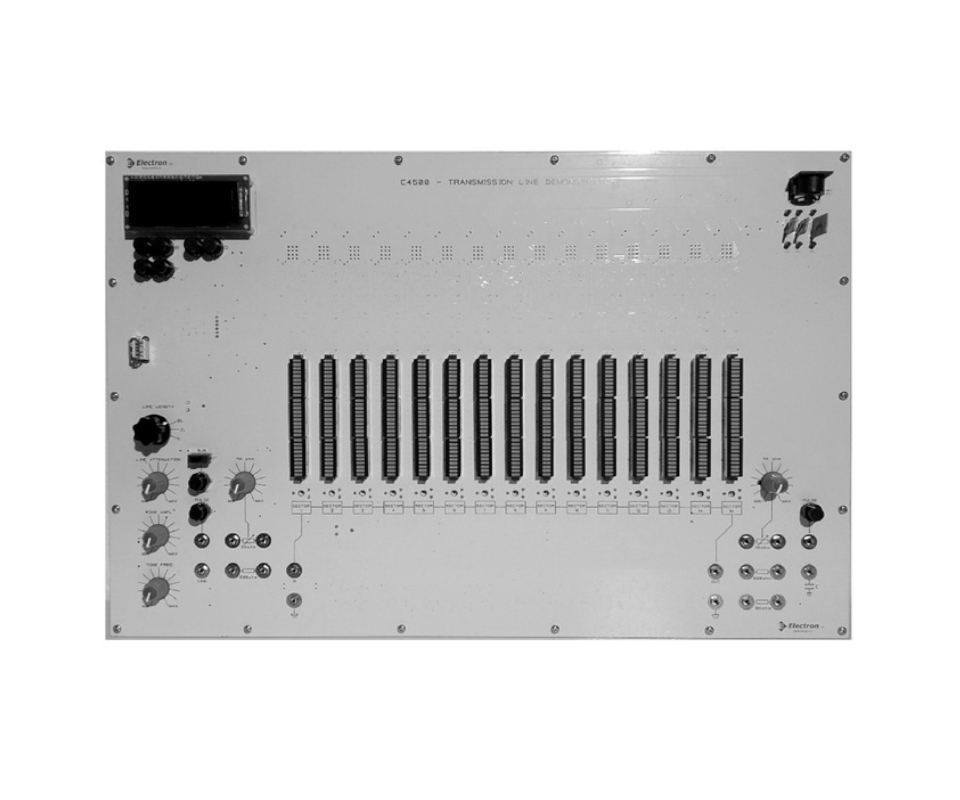

Questo trainer simula la linea su 15 barre verticali, ciascuna con 30 LED, che rappresentano 15 stadi della linea, mostrando il livello del segnale nella sua posizione accendendo i LED corrispondenti in qualsiasi momento. La generazione del segnale, le caratteristiche della linea e la trasmissione del segnale risultante sulla linea sono eseguite da un programma software che opera in un microprocessore. Il programma interpreta i parametri della linea, l'impostazione dei controlli e produce la simulazione visualizzata sulle 15 colonne di LED.
Nell'angolo in alto a sinistra si trova un display digitale a 10 pagine utilizzato per controllare e modificare i parametri della linea. Con quattro pulsanti è possibile scorrere tra le pagine, impostare valori diversi per alcuni parametri e aggiornare i valori visualizzati.
In alto a destra è presente il connettore per l'alimentazione, parte del gruppo di spedizione del dimostratore della linea.
Al centro si trova la linea di trasmissione a 15 stadi, ciascuno dei quali consiste di 30 LED che si accenderanno per indicare il livello del segnale in quel punto. I segnali fino a ±5V possono essere visualizzati.
Nell'angolo in basso a sinistra si trovano i controlli manuali all'inizio della linea, mentre nell'angolo in basso a destra si trovano i controlli manuali alla fine della linea.
Esercizi
Sono descritti i seguenti esercizi:
- Propagazione dell'onda
- Attenuazione del segnale lungo la linea
- Terminazione della linea non corrispondente e riflessioni
- Risonanza nella linea
- Utilizzo della linea per la trasformazione di impedenza
- Operazione a impulso
