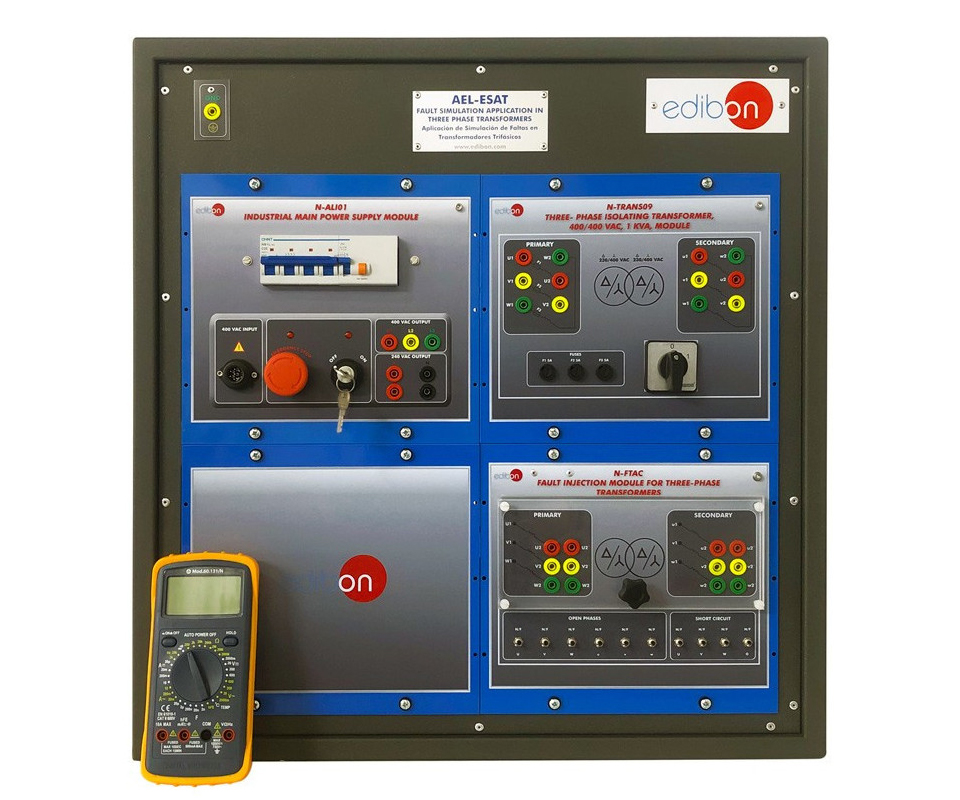

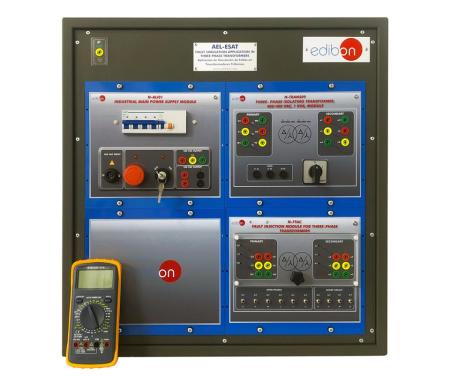

Il trainer per la simulazione di guasti nei trasformatori trifase (AEL-ESAT) è progettata per studiare guasti elettrici non distruttivi nei trasformatori trifase e imparare a individuarli tramite la misura delle grandezze elettriche. L’unità consente di analizzare condizioni anomale come perdita di fase, perdita di alimentazione, spire in cortocircuito, avvolgimenti aperti, cortocircuiti tra fasi e guasti verso terra, riproducendo le situazioni tipiche che possono verificarsi negli impianti di distribuzione in condizioni controllate e sicure.
CARATTERISTICHE PRINCIPALI
- componenti inclusi:
-
- N-ALI01 modulo di alimentazione principale industriale; tensione di alimentazione 400 Vac 3PH+N; chiave on/off rimovibile; uscite 400 Vac trifase + neutro e 230 Vac monofase; cavo di alimentazione trifase con spina IP44 3PN+E 32 A 400 V; interruttore magnetotermico differenziale 4 poli 25 A, 30 mA AC 6 kA; pulsante di arresto di emergenza;
- N-FTAC modulo di iniezione guasti per trasformatori trifase; consente di aprire singolarmente le tre fasi lato primario e lato secondario del trasformatore e di impostare diversi tipi di cortocircuito nel primario: cortocircuiti bifase e trifase non collegati a terra, cortocircuiti fase-terra, doppia fase-terra e trifase-terra;
- MED65 multimetro digitale circa 3½ cifre con cavi a doppio jack da 4 mm per facilitare le interconnessioni; permette la misura di tensione, corrente, resistenza, capacità dei condensatori e temperatura;
- N-TRANS09 modulo trasformatore di isolamento galvanico trifase 400/400 Vac, 1 kVA; potenza nominale 1 kVA; tensione di avvolgimento primario 400 Vac (collegamento Y) / 230 Vac (collegamento Δ); tensione di avvolgimento secondario 400 Vac (collegamento Y) / 230 Vac (collegamento Y);
- Manuali: manuali dei servizi richiesti, di montaggio e installazione, avviamento, sicurezza, manutenzione e manuale delle esercitazioni pratiche;
- Montaggio: rack (N-RACK-M) o rail; banchi opzionali AEL-WBR (rack) / AEL-WBC (rail).
- Dimensioni e peso: 640 × 320 × 670 mm circa; peso 50 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- cablaggio del trasformatore trifase secondo diverse configurazioni;
- rilevamento di un guasto di alimentazione di un trasformatore trifase;
- misura dell’impedenza di un trasformatore trifase con un avvolgimento aperto;
- identificazione di avvolgimenti aperti in trasformatori trifase;
- riconoscimento di cortocircuiti tra fasi diverse nell’avvolgimento primario di un trasformatore trifase;
- identificazione di cortocircuiti verso terra nell’avvolgimento primario di un trasformatore trifase;
- rilevamento di spire in cortocircuito negli avvolgimenti di un trasformatore trifase.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- alimentazione elettrica: trifase 380–400 Vac / 50 Hz oppure 190–240 Vac / 60 Hz, 1 kW;
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
