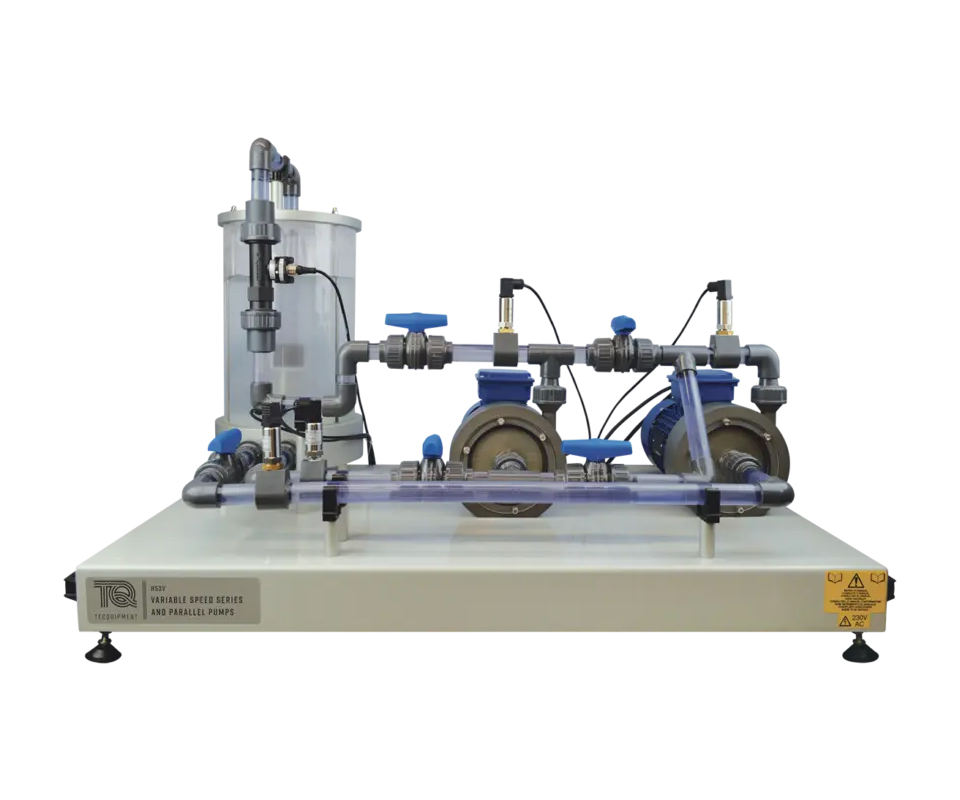

Un set di test da banco progettato per consentire agli studenti di studiare il funzionamento e le prestazioni di pompe centrifughe, sia singolarmente che in configurazioni serie e parallelo. Questo modulo è dotato di VDAS® Onboard per l'acquisizione automatica dei dati, rendendolo un'opzione compatta e completamente autonoma per esperimenti e dimostrazioni.
Caratteristiche Principali:
- Pompe Centrifughe: Comprende una pompa centrifuga a velocità variabile e una pompa a velocità fissa, entrambe azionate da motori montati su cuscinetti, che operano in modo indipendente.
- Serbatoio in Acrilico: Le pompe aspirano acqua da un serbatoio trasparente, permettendo la visibilità del livello dell'acqua.
- Circuito dell'Acqua: L'acqua passa attraverso valvole regolabili e un dispositivo di misurazione della portata e della temperatura, per poi tornare al serbatoio, riducendo al minimo l'uso di acqua.
Componenti di Misurazione:
- Trasduttori di Pressione: Montati nei tubi di aspirazione e mandata, misurano direttamente le pressioni di ingresso e uscita delle pompe. Le letture sono visibili sulla scatola di controllo.
- Valvole Regolabili: Consentono agli studenti di creare diverse condizioni operative per test approfonditi.
Sistema di Acquisizione Dati:
Il set è dotato di VDAS® Onboard, che consente l'acquisizione dei dati tramite cavo USB (incluso) su un computer (non fornito), facilitando il monitoraggio e l'analisi delle prestazioni.
Risultati di Apprendimento
- Prestazioni della Pompa Centrifuga: Analisi della prevalenza rispetto alla portata ed efficienza in funzione della portata.
- Funzionamento in Serie: Studio delle pompe centrifughe in configurazione serie.
- Funzionamento in Parallelo: Analisi delle pompe centrifughe in configurazione parallelo.
- Efficienza della Pompa a Velocità Variabile: Valutazione dell'efficienza operativa.
- Bilancio Energetico: Comprensione del bilancio energetico nelle pompe centrifughe.
- Test di Aspirazione: Dimostrazione delle capacità di aspirazione di una singola pompa.
- Cavitazione: Studio delle condizioni che portano alla cavitazione nelle pompe centrifughe.
Per maggiori informazioni e specifiche tecniche dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discrepanze tra la presente descrizione e la scheda tecnica ufficiale, fare riferimento alla scheda tecnica del produttore.
