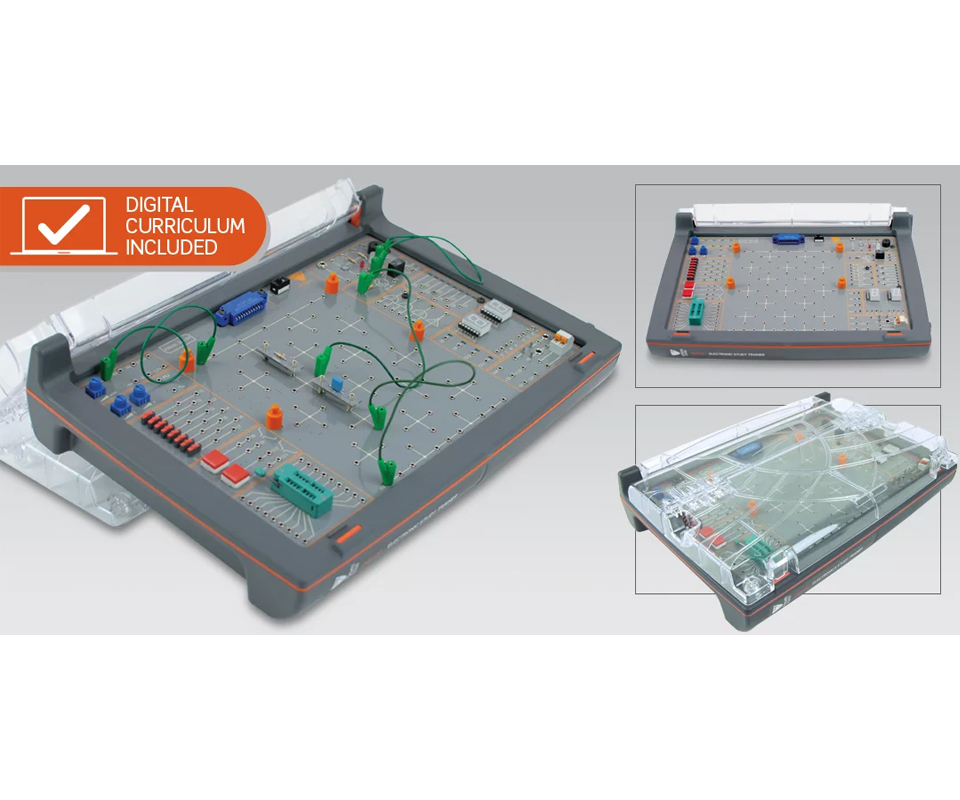

Il Trainer per lo studio dell’elettronica è progettato come risorsa pratica per introdurre gli studenti ai principi fondamentali dell’elettronica e dei sistemi elettronici.
Il sistema integra un’area di montaggio per le schede di esperimento, un set di dispositivi a bordo e un insieme di componenti elettronici montati su supporti robusti, consentendo la realizzazione di molteplici indagini pratiche.
Il trainer include anche un curriculum digitale che supporta lo svolgimento di attività teoriche e applicazioni pratiche.
CARATTERISTICHE PRINCIPALI
- area di montaggio per schede di esperimento;
- otto sorgenti logiche;
- due pulsanti anti-rimbalzo;
- clock selezionabile (lento e veloce);
- due buffer invertenti;
- buzzer, amplificatore e altoparlante;
- otto indicatori logici (LED);
- due display a sette segmenti;
- due relè di uscita;
- tre resistori variabili;
- alimentazioni integrate: +5 V, –12 V, +12 V;
- sistema di guasti commutabili;
- tre ingressi per sensori remoti.
SET DI COMPONENTI INCLUSO
- 28 componenti montati su supporti robusti e 2 circuiti integrati;
- interruttori (toggle, microswitch) e lampada;
- resistori: 47 Ω, 100 Ω, 1 kΩ, 4,7 kΩ, 10 kΩ, 47 kΩ, 100 kΩ, 220 kΩ, 470 kΩ;
- condensatori: 470 nF, 1 µF, 10 µF, 100 µF;
- induttore da 100 mH;
- sensori: termistore, fototransistor, microfono;
- diodi: 1N4001, 1N4148;
- potenziometro da 10 kΩ;
- circuiti integrati: timer 555, microcontrollore PIC.
DIMENSIONI E PESO
- volume imballo: circa 0,024 m³;
- peso imballo: circa 4 kg.
ELEMENTI INCLUSI
- trainer per lo studio dell’elettronica;
- set di componenti elettronici;
- curriculum digitale;
- set di cavi di collegamento;
- custodia per lo stoccaggio.
ATTIVITÀ DIDATTICHE
- utilizzo dell’area di montaggio per collegare le schede di esperimento;
- realizzazione di indagini pratiche tramite i componenti elettronici forniti;
- utilizzo delle sorgenti logiche, dei pulsanti e dei display integrati;
- uso dei sensori a bordo (termistore, fototransistor, microfono);
- esecuzione di esercitazioni di diagnostica tramite guasti commutabili.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- schede di esperimento della serie 320;
- oscilloscopio a doppia traccia;
- uno o più multimetri.
ALIMENTAZIONE
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
