Un apparecchio da banco progettato per dimostrazioni pratiche e ricerche sulle tecniche di misurazione della pressione e del vuoto, utilizzando manometri e misuratori di tipo Bourdon. Questi dispositivi sono fondamentali per la misurazione della pressione e sono parti intrinseche di strumenti di misurazione più complessi, come comparatori pneumatici e indicatori di flusso. È essenziale che gli studenti comprendano appieno il loro funzionamento, le caratteristiche e i principi di calibrazione.

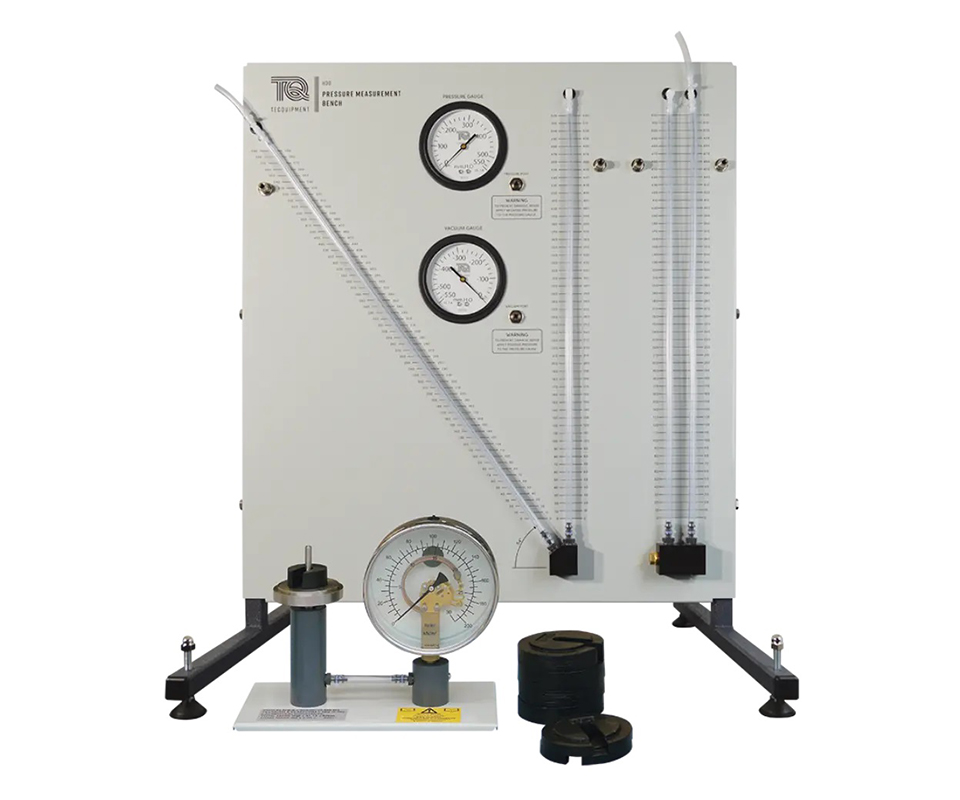

Il Pressure Measurement Bench di TecQuipment consente agli studenti di analizzare e confrontare il funzionamento e le caratteristiche dei manometri inclinati, a tubo a U, e dei misuratori di vuoto e pressione di tipo Bourdon. Include anche un misuratore di Bourdon separato con apparato di calibrazione a peso morto, permettendo una chiara osservazione del meccanismo del tubo di Bourdon.
L'apparato è costituito da due unità principali:
Unità di Manometri e Indicatori
- Manometro a tubo a U verticale
- Manometro a tubo a U con arto inclinato
- Misuratore di Bourdon per la misura del vuoto
- Manometro Bourdon per la misurazione della pressione positiva
- Gruppo siringa per pressurizzare e ridurre la pressione nei dispositivi di misurazione
Ogni misuratore e manometro è dotato di un punto di erogazione per il collegamento alla siringa tramite tubi di plastica (inclusi). Tutti i collegamenti sono a pressione e sono forniti pezzi a T per consentire il collegamento di due strumenti a un punto.
Unità di Calibrazione del Manometro Bourdon
- Composta da un pistone libero di muoversi verticalmente in un cilindro aderente.
- Un tubo flessibile trasparente collega il cilindro al manometro Bourdon, montati su una base piatta comune.
- Il meccanismo interno del manometro è chiaramente visibile attraverso un quadrante trasparente. Durante il test, i pesi di calibrazione vengono posizionati sulla piattaforma di carico, parte integrante del gruppo pistone.
- L'aria viene espulsa dal sistema tramite un foro di spurgo nella parte superiore del cilindro.
L'apparato è prodotto con materiali e finiture selezionati per offrire la massima protezione contro la corrosione.
Risultati di Apprendimento
- Confronto della misurazione della pressione tramite manometro e misuratore di Bourdon
- Taratura di un manometro
- Determinazione degli errori di misura in funzione della pressione effettiva
