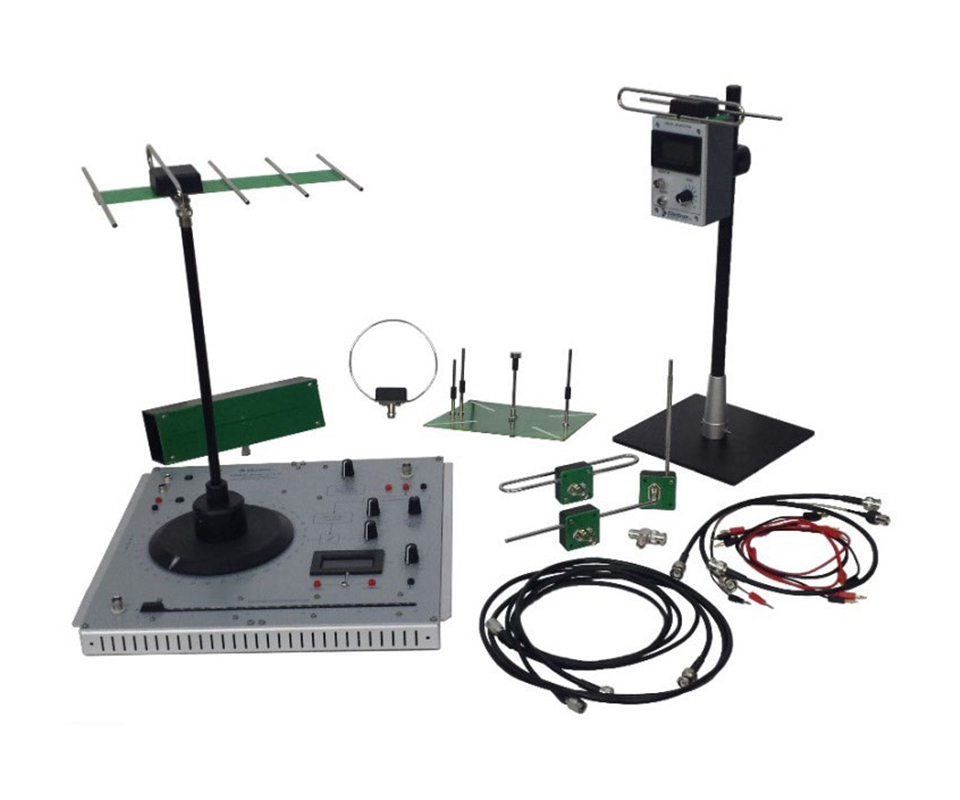

Il trainer per lo studio delle antenne è composto da un cabinet principale e una scatola contenente le antenne, gli accessori e le parti necessari per eseguire gli esperimenti. Il cabinet principale, progettato per un uso da scrivania, è realizzato in alluminio ed ha una serigrafia sulla parte anteriore che mostra il diagramma a blocchi del sistema e le interconnessioni delle unità.
CARATTERISTICHE PRINCIPALI
- Strumento educativo progettato per l'analisi delle antenne e la misurazione delle onde elettromagnetiche.
- Perfetto per esperimenti pratici sull'orientamento, la polarizzazione e le prestazioni delle antenne.
- Armadio in alluminio con design compatto, adatto per l'uso su scrivania.
- Insegna la teoria di base delle antenne e permette di effettuare misurazioni pratiche.
STRUMENTAZIONE PRINCIPALE
- Pannello del generatore
- Palo e base
- Rilevatore
- Antenna dipolo a metà lunghezza d'onda
- Antenna dipolo piegato a metà lunghezza d'onda
- Antenna Yagi-Uda
- Antenna End-Fed orizzontale
- Antenna a piano di terra (Marconi)
- Antenna a fessura
- Antenna a loop
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Revisione dei fondamenti teorici: Approfondimento dei concetti base relativi alle antenne e alle onde elettromagnetiche.
- Configurazione di base: Studio e montaggio di configurazioni di antenne per misurazioni di trasmissione e ricezione.
- Regolazioni del generatore: Sperimentazione delle regolazioni del generatore per ottenere un segnale ottimale.
- Misurazioni dell'SWR: Utilizzo del pannello del generatore e del rilevatore per eseguire misurazioni dell'onda stazionaria di riflessione (SWR).
- Diagrammi di polarizzazione della radiazione: Studio delle antenne tramite diagrammi di polarizzazione per comprendere la distribuzione del campo elettromagnetico.
- Analisi delle antenne: Esperimenti con dipoli, Yagi-Uda, End-fed, antenna a loop e slot per valutare le loro caratteristiche e applicazioni pratiche.
SERVIZI E MATERIALI CONSUMABILI RICHIESTI (non inclusi)
- Cavi coassiali e cavi per microonde (in base alle esigenze specifiche dell’esperimento).
- Altri materiali da laboratorio per esperimenti avanzati (materiali dielettrici, piastra PCB, foglio di alluminio, etc.).
- Strumenti di misura supplementari, come oscilloscopi e multimetri per il monitoraggio dei segnali.
IL TRAINER INCLUDE
- Alimentatore integrato
- Manuale di istruzioni
