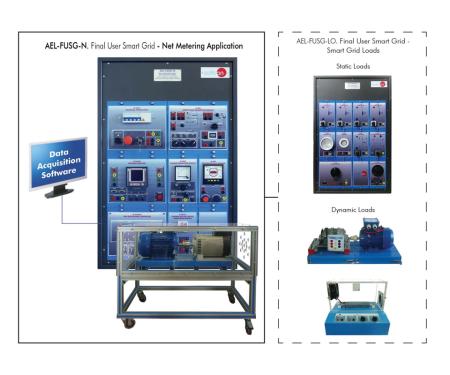

L’unità AEL-FUSG-N è un trainer didattico per lo studio delle Smart Grid e delle operazioni di compensazione energetica (o Net Metering). Permette agli utenti di simulare la generazione di energia da fonti rinnovabili, il consumo e la vendita alla rete, gestendo flussi di potenza in tempo reale. Con un generatore sincrono simulante una turbina eolica, regolatore di tensione, sincronoscopio e analizzatore di rete, il sistema offre un’esperienza completa su autoconsumo, modalità isolate e parallele e sulla misura dei flussi di energia, ideale per corsi tecnici avanzati in ambito Smart Grid.
CARATTERISTICHE PRINCIPALI
- modulo di alimentazione industriale con protezioni e uscite trifase e monofase;
- modulo di distribuzione della potenza con PLC integrato e interruttori per controllo dei flussi;
- analizzatore di rete con acquisizione dati, oscilloscopio PC e display per misura dei parametri;
- regolatore di tensione con potenziometro e amperometro per controllo eccitazione generatore;
- sincronoscopio per sincronizzazione generatore-rete con lettura angoli e frequenze;
- modulo di protezione termica per generatore e controllore motore da 4 kW per simulazione velocità vento;
- gruppo generatore da 4 kW accoppiato a motore di induzione (GMG4K);
- cavi e accessori inclusi per il normale funzionamento.
DIMENSIONI E PESI
AEL-FUSG-N
- Unità principale: 640 x 320 x 920 mm – Peso: 35 kg ca.
- GMG4K: 1180 x 700 x 740 – Peso: 80 kg ca.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- operazioni di sincronizzazione del generatore
- monitoraggio in tempo reale dei consumi locali con carichi induttivi, resistivi o capacitivi
- simulazione di generazione rinnovabile tramite gruppo generatore-motore
- misura dell’energia generata dal gruppo generatore-motore
- Net Metering: misura dell’energia consumata e di quella immessa in rete e bilancio energetico
- misura del consumo delle utenze senza generatore
- misura del consumo delle utenze con generatore e rete controllando i flussi
- operazioni di Net Metering: vendita di energia alla rete
- misura dei consumi e confronto con i registri della utility (con AEL-FUSG-M)
- programmazione remota di dispositivi smart secondo tariffe della utility (con AEL-FUSG-M e AEL-FUSG-E)
- sviluppo di schemi di commutazione per elettrodomestici con la piattaforma di gestione
- programmazione dei consumi per periodi ottimali di irraggiamento solare
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- Carichi statici e dinamici: AEL-FUSG-LO Smart Grid Loads.
- Alimentazione elettrica: monofase, 220 V / 50 Hz o 110 V / 60 Hz.
- Computer.
ELEMENTI RACCOMANDATI (non inclusi)
- Moduli per simulare produzione da energie rinnovabili: PPINV (pannello fotovoltaico con inverter) e SWTI (mini turbina eolica con inverter).
- Applicazione di compensazione automatica del fattore di potenza (AEL-APFC).
- Software ICAI per esercitazioni guidate e valutazione studenti.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
https://www.edibon.com/en/final-user-smart-grid-net-metering-application/catalog
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
