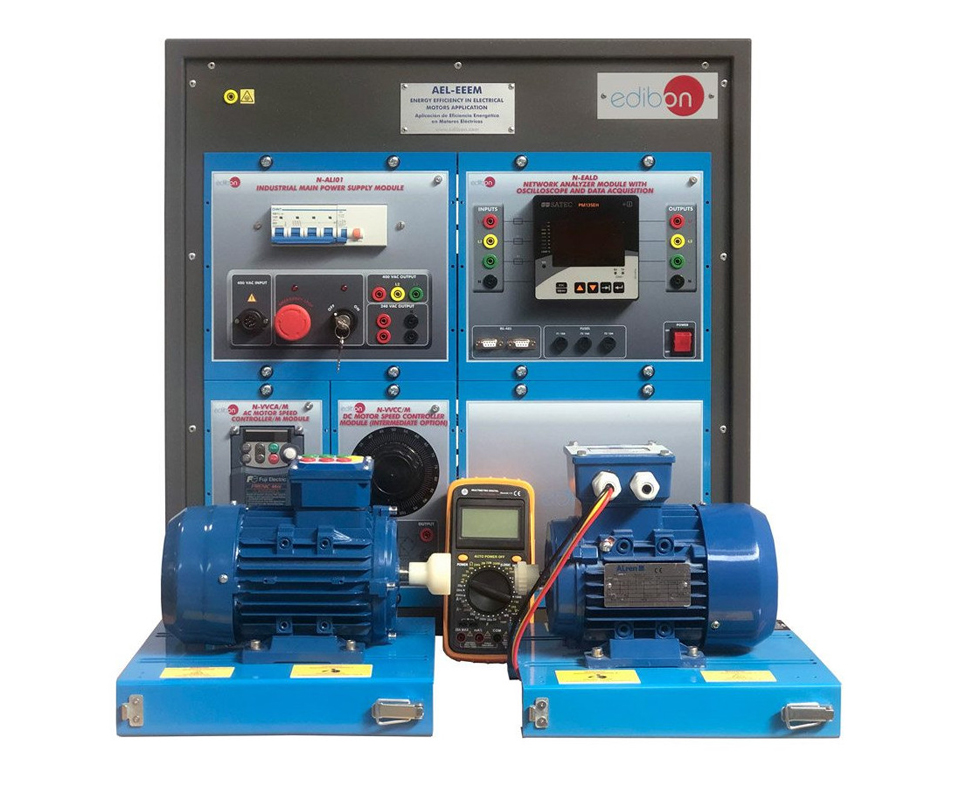

Il sistema AEL-EEEM è progettato per l’analisi comparativa tra il funzionamento di motori asincroni con alimentazione convenzionale e con controllo tramite inverter (controllo di frequenza). L'applicazione consente di verificare l’influenza delle condizioni di carico sull’efficienza energetica e di programmare l’inverter per ottimizzare i consumi. Include freno a correnti parassite, motore trifase a gabbia, controllori AC/DC, analizzatore di rete e multimetro digitale, con possibilità di visualizzare i parametri elettrici in tempo reale e analizzare armoniche, consumi e comportamento dinamico.
CARATTERISTICHE PRINCIPALI
- Modulo di alimentazione industriale (N-ALI01): alimentazione trifase 400 VAC, interruttore a chiave, prese monofase e trifase, interruttore differenziale e pulsante di emergenza;
- Modulo analizzatore di rete N-EALD con oscilloscopio, acquisizione dati e software dedicato per monitoraggio parametri elettrici, curve tensione/corrente, armoniche, visualizzazione dei fasori;
- Modulo di controllo velocità motori AC (N-VVCA/M): potenza nominale 750 W, uscita trifase PWM 230 VAC, display di programmazione, potenziometro da 10K;
- Modulo di controllo velocità motori DC (N-VVCC/M): uscita variabile 0–300 VDC, fusibile da 2 A;
- Freno a correnti parassite (FRECP): tensione max 60 VDC, coppia frenante 1,4 Nm, corrente nominale 1,67 A;
- Motore trifase a gabbia (EMT7): potenza 370 W, tensione 3x230/400 VAC, 2 poli, 2730 rpm;
- Multimetro digitale (MED65): misura tensione, corrente, resistenza, capacità, temperatura;
- Tutti i cavi necessari sono inclusi.
Dimensioni e Pesi
- Unità AEL-EEEM: cm 64 x 32 x 67h – Peso: ca. 50 kg
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- Cablaggio di un motore asincrono trifase a gabbia;
- Avviamento del controller di frequenza;
- Rotazione avanti e indietro del motore tramite inverter;
- Confronto del consumo energetico tra alimentazione convenzionale e inverter;
- Programmazione dell'inverter per differenti condizioni operative del motore;
- Verifica del comportamento del motore in funzione della coppia frenante;
- Studio del funzionamento del motore in funzione della richiesta;
- Programmazione dell’inverter per diversi carichi;
- Programmazione dell’inverter per ottimizzare i consumi;
- Analisi approfondita dei parametri elettrici con visualizzazione in tempo reale.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- Alimentazione elettrica trifase: 380–400 VAC / 50 Hz oppure 190–240 VAC / 60 Hz, potenza 1 Kw.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
