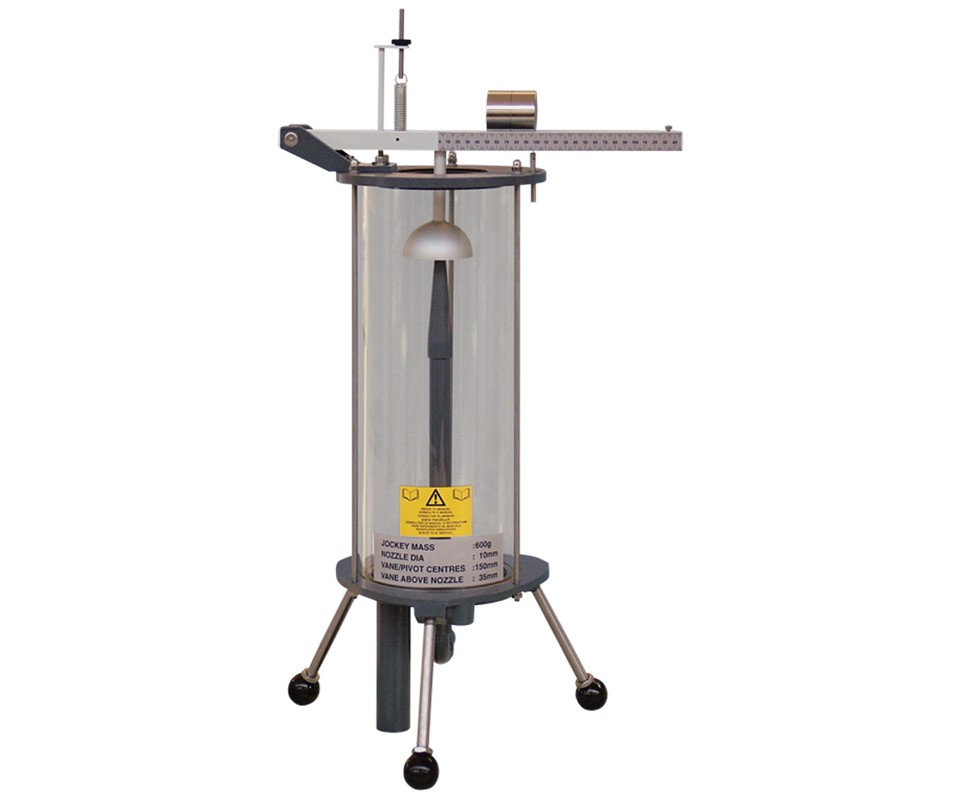

Un serbatoio cilindrico progettato per studiare la forza generata da un getto d'acqua che colpisce diverse piastre, simili alle pale di una turbina. Questo esperimento aiuta gli studenti a comprendere i principi fondamentali del funzionamento delle turbine, come la ruota Pelton.
Caratteristiche principali:
- Il trainer è progettato principalmente per essere utilizzato con il Banco idraulico digitale mobile (cod. MEPA SIADTCQHF1), che fornisce l'approvvigionamento idrico necessario, lo scarico e le funzionalità di misurazione del flusso digitale
- Cilindro Trasparente: Permette agli studenti di osservare direttamente il getto d'acqua e il suo impatto sulle piastre di prova.
- Ugello Rastremato: Posizionato verticalmente all'interno del cilindro, produce un getto d'acqua ad alta velocità.
- Piastra di Prova Intercambiabile: Include una piastra piana, una piastra angolata, una piastra a 120 gradi e una tazza emisferica, tutte facilmente sostituibili senza attrezzi.
- Gruppo di Travi di Pesatura: Collega la piastra di prova a un sistema di pesatura per misurare la forza del getto con precisione.
- Sistema di Scarico: Un tubo di scarico nella base del cilindro permette di reimmettere l'acqua nel banco idraulico, garantendo una misurazione accurata della portata.
Esperimenti Didattici:
- Misurazione della Forza d'Impatto: Gli studenti possono eseguire misurazioni sulla forza generata dal getto su diverse piastre e confrontare i risultati con le variazioni di quantità di moto.
- Analisi Comparativa: Gli studenti registrano le forze d'impatto su piastre piane, emisferiche e inclinate, analizzando i dati per trarre conclusioni teoriche e pratiche.
Sistema di Gestione dei Dati Idraulici:
E’ possibile scaricare il software gratuito Hydraulics Data Management System (HDMS) che facilita l'immissione, la valutazione e la presentazione dei dati raccolti durante gli esperimenti eseguiti. Il software è intuitivo e facile da usare, con opzioni di visualizzazione dei dati chiare e comode, che consentono agli studenti di eseguire calcoli automatici ed esportare grafici e risultati per ulteriori indagini.
