Un circuito combinatorio è un circuito elettronico in cui il valore delle sue uscite in un dato istante dipende dal valore degli ingressi nello stesso istante. In altre parole, è un circuito che non ha memoria. I circuiti combinatori funzionano con i numeri e con la tecnologia con cui questi numeri sono realizzati (rappresentati in binario).

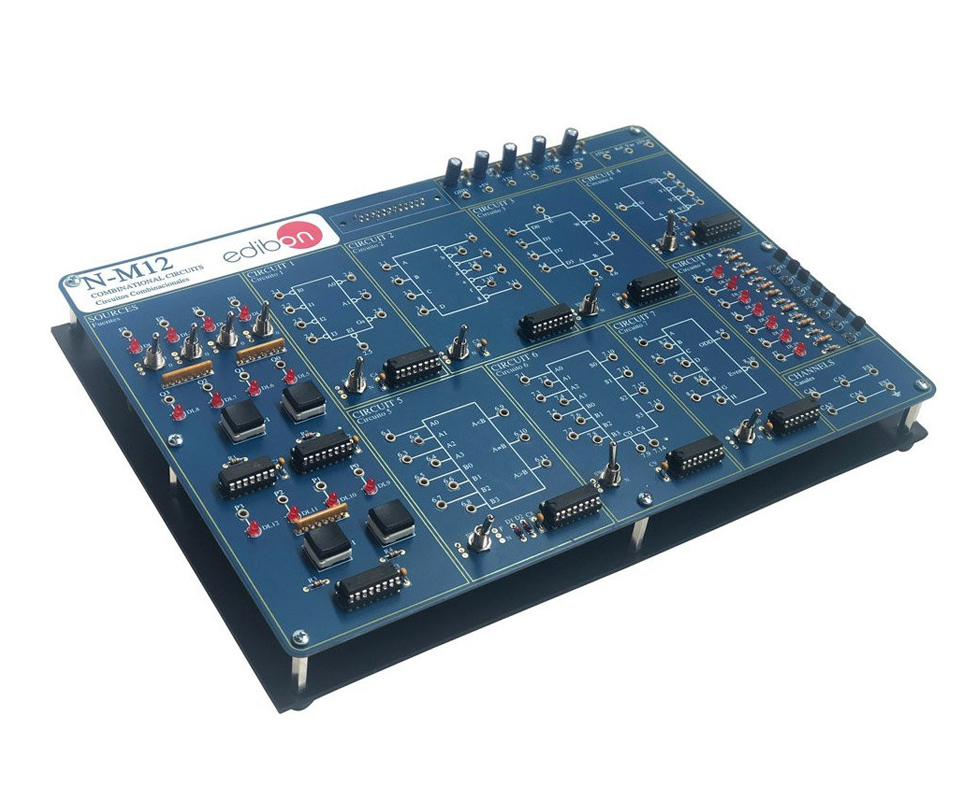

Con questo trainer è possibile studiare codificatori, decodificatori, multiplexer, comparatori digitali e operazioni aritmetiche e logiche. Inoltre, è possibile simulare i guasti nella maggior parte dei circuiti studiati.
Gli studenti devono indagare su cosa sta succedendo nel circuito e perché non funziona correttamente. Queste simulazioni di guasti possono essere di vario tipo, da componenti danneggiati a un ipotetico assemblaggio circuitale errato.
ESERCITAZIONI PRATICHE:
Encoder:
1. Studio di un encoder.
2. Studio dei guasti nell'encoder.
3. Esercitazioni teorico/pratiche.
Decodificatori:
4. Studio di un decodificatore.
5. Studio dei guasti nel decoder.
6. Esercitazioni teorico/pratiche.
Multiplexer:
7. Studio di un multiplexer.
8. Studio dei guasti nei multiplexer.
9. Esercitazioni teorico/pratiche.
Demultiplexer:
10. Studio di un demultiplexer.
11. Studio dei guasti nei demultiplexer.
12. Esercitazioni teorico/pratiche.
Comparatori digitali:
13. Studio di un comparatore.
14. Studio dei difetti in un comparatore.
15. Esercitazioni teorico/pratiche.
Operazioni aritmetiche e logiche:
16. Studio di una vipera.
17. Studio dei difetti nelle operazioni aritmetiche e logiche.
18. Studio di un generatore di parità.
19. Studio dei difetti nel generatore di parità.
20. Esercitazioni teorico/pratiche.
- Molti altri esercizi possono essere eseguiti e progettati dall'utente.
Per il funzionamento del trainer è necessario il prodotto "Unità base per l'alimentazione dei moduli di elettronica" cod. SIADEDBEBC100
