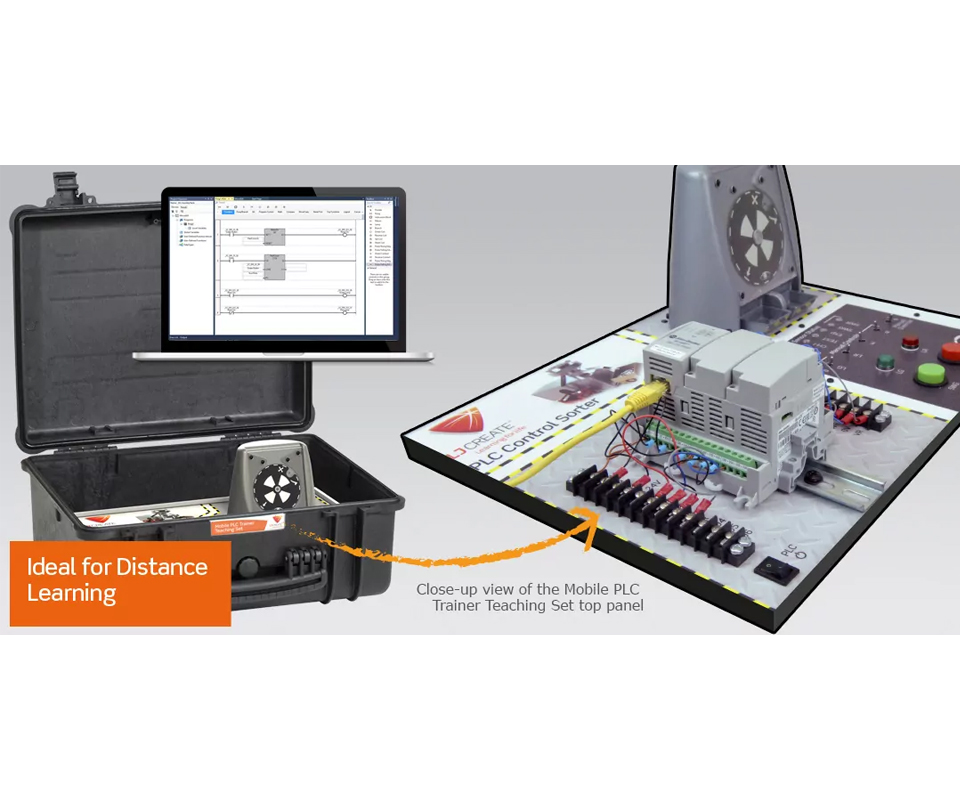

Il Trainer PLC Mobile Allen-Bradley è una piattaforma didattica che consente agli studenti di eseguire una vasta gamma di esercitazioni di programmazione, culminanti nel controllo dell’unità tramite un PLC industriale Allen-Bradley Micro820.
Il sistema è progettato per lo smistamento automatico di dischi metallici, rilevando la presenza di fori e distribuendoli in due contenitori diversi in base alla logica di programmazione impostata.
La velocità del disco di smistamento è controllata tramite segnale analogico, mentre la posizione è determinata da un encoder rotativo integrato.
Il trainer è alloggiato in una valigetta portatile a tenuta stagna conforme agli standard militari, che ne facilita il trasporto e lo stoccaggio.
Il set è accompagnato da materiali didattici STEM progettati per favorire attività di problem solving e simulazioni di scenari reali in aula o in laboratorio.
CARATTERISTICHE PRINCIPALI
- piattaforma didattica per la programmazione e il controllo di sistemi automatizzati con PLC Allen-Bradley Micro820;
- unità di smistamento con disco motorizzato per il riconoscimento e la selezione di dischi metallici;
- controllo della velocità del motore tramite ingresso analogico;
- rilevamento della posizione del disco tramite encoder rotativo;
- simulatore software che riproduce una cella di lavoro industriale;
- valigetta portatile impermeabile per uso didattico e trasporto sicuro;
- attività STEM orientate all’applicazione pratica e al problem solving.
ARGOMENTI DI STUDIO
- controllori industriali;
- logiche AND, OR e NOT, tabelle di verità e logica a passi;
- attuatori bistabili (latching actuators);
- conteggio dei pezzi e temporizzazione degli eventi;
- controllo della velocità e della posizione del motore;
- smistamento automatico dei componenti.
COMPONENTI PRINCIPALI
- interruttore di override manuale;
- 4 interruttori di controllo manuale;
- 7 indicatori LED di ingresso/uscita;
- 2 pulsanti (rosso e verde);
- 2 lampade di segnalazione (rossa e verde);
- 2 contenitori di raccolta;
- manopola di controllo analogico della velocità;
- motore DC a velocità variabile con disco di smistamento;
- sensore a infrarossi per il rilevamento dei fori;
- encoder rotativo a due canali con posizione indice;
- blocco di connessione e barra di estensione per PLC aggiuntivi.
ELEMENTI INCLUSI
- unità di smistamento industriale;
- PLC Allen-Bradley Micro820 (cod. 290-02/AB);
- alimentatore e cavo USB;
- selezione di dischi metallici forati e pieni;
- software di simulazione Ladder Logic;
- curriculum didattico strutturato.
SERVIZI E MATERIALI NECESSARI (non inclusi)
- computer con porta USB e lettore DVD.
DIMENSIONI E PESO
- dimensioni: 480 × 370 × 205 mm (L × P × A);
- volume imballo: circa 0,109 m³;
- peso imballo: circa 9 kg.
ALIMENTAZIONE
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
