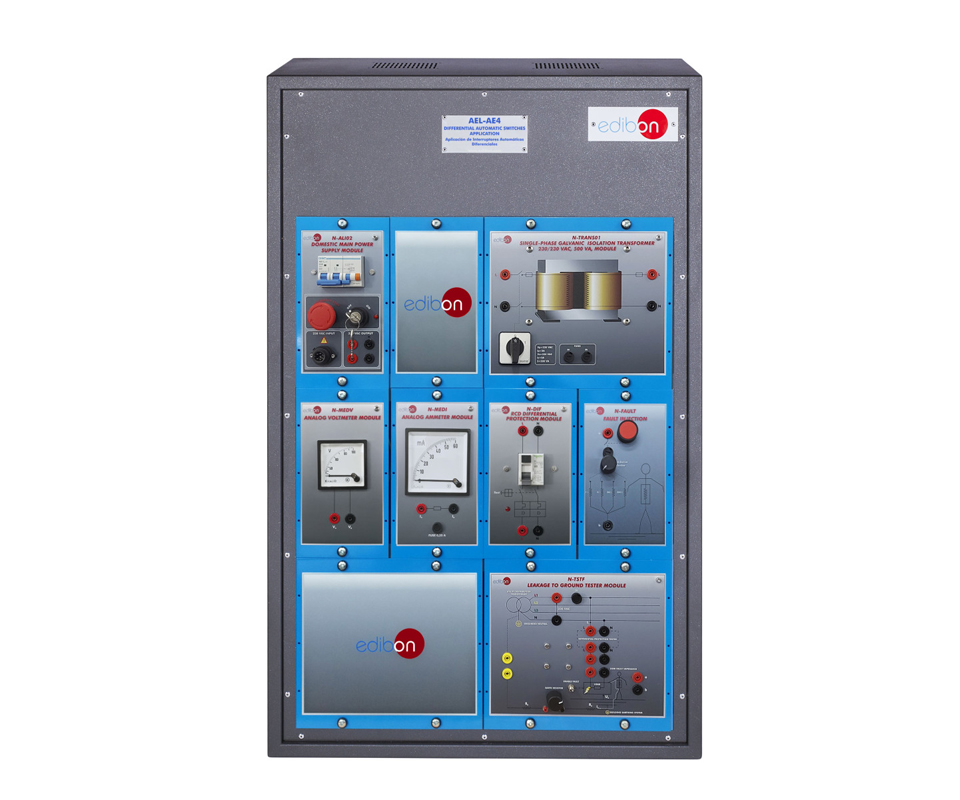

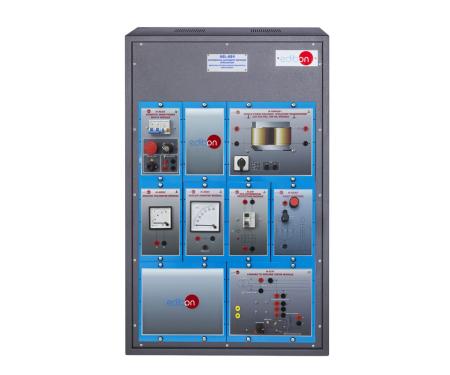

L’Applicazione sugli interruttori differenziali automatici (AEL-AE4) è un sistema didattico progettato per dimostrare il funzionamento della protezione differenziale in presenza di guasti verso terra e perdite di corrente. L’insieme dei moduli consente di generare, regolare e misurare correnti di dispersione, valutare la sensibilità d’intervento dell’interruttore differenziale e analizzare tensioni e correnti con strumenti analogici e digitali.
CARATTERISTICHE PRINCIPALI
- studio del principio di protezione differenziale con prova di intervento su guasto a terra;
- moduli inclusi:
-
- N-ALI02 alimentazione principale domestica: 230 Vac 1PH+N, due uscite 230 Vac, interruttore magnetotermico differenziale 2 poli 25 A 30 mA AC 6 kA, pulsante di emergenza, chiave ON/OFF removibile;
- N-TRANS01 trasformatore monofase di isolamento galvanico 230/230 Vac 500 VA, interruttore terra‑neutro, fusibili 2 A, interruttore ON/OFF;
- N-DIF interruttore differenziale (RCD), sensibilità 30 mA, morsetti di ingresso/uscita 230 Vac;
- MED65 multimetro digitale;
- N-FAULT modulo di iniezione guasto con selettore impedenza del corpo umano;
- N-MEDV voltmetro analogico;
- N-MEDI amperometro analogico;
- N-TSTF tester per prove di dispersione a terra;
- montaggio su rack (opzione A) con N‑RACK‑A oppure su guida/rail (opzione B); banchi AEL‑WBR (rack) e AEL‑WBC (rail) disponibili come accessori;
- cavi e accessori per lo svolgimento delle prove inclusi; documentazione fornita: manuali servizi richiesti, montaggio e installazione, avviamento, sicurezza, manutenzione e pratiche.
- Dimensioni e peso: 640 × 320 × 920 mm circa; peso 60 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- verifica del funzionamento dell’alimentazione principale;
- verifica del funzionamento del trasformatore monofase con isolamento galvanico;
- studio della protezione differenziale di base;
- studio della sensibilità dell’interruttore differenziale;
- studio dei guasti verso terra con impedenza di terra variabile;
- misura della tensione di contatto al variare dell’impedenza di contatto;
- misura delle correnti di dispersione al variare dell’impedenza di contatto;
- ulteriori esercitazioni progettate dall’utente.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- alimentazione elettrica: monofase 200–240 Vac / 50 Hz oppure 110–127 Vac / 60 Hz, 2kW.
- N-RACK-M (necessario per il montaggio in rack – opzione A);
- banco da lavoro elettrico AEL-WBR (opzionale, per collocare i rack);
- banco da lavoro elettrico AEL-WBC (opzionale, per montaggio su guida/rail – opzione B).
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
