Caratteristiche Principali:

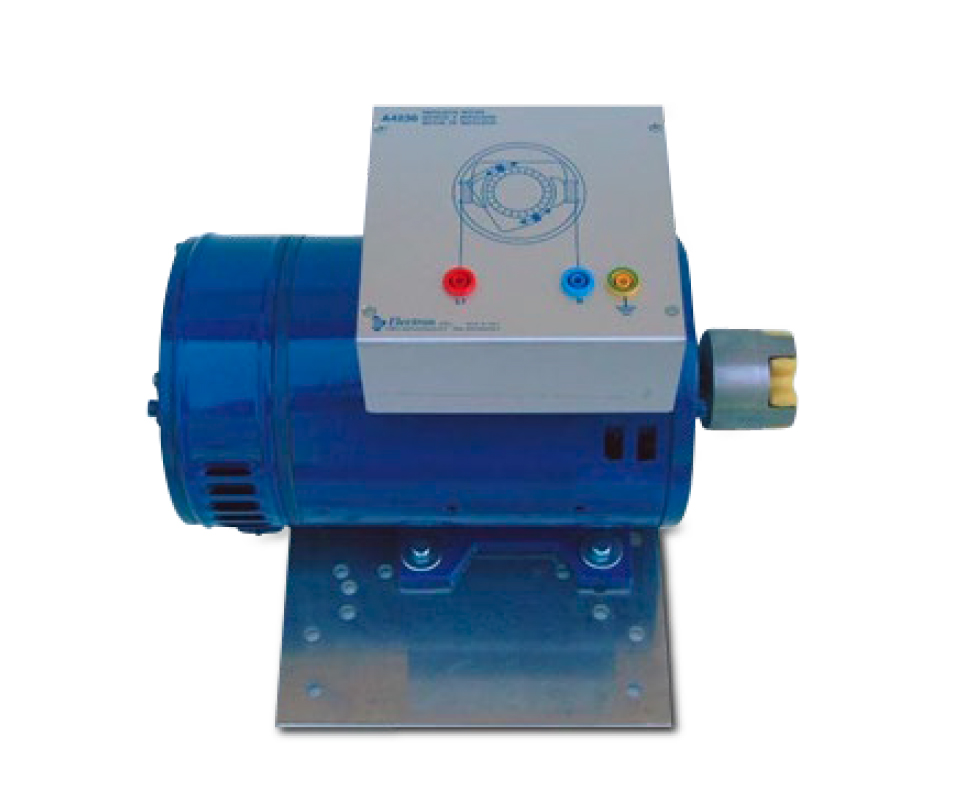

- Connessioni Sicure: I terminali delle bobine sono collegati a prese di sicurezza da 4 mm, montate su un alloggiamento metallico resistente. Sopra l'alloggiamento è presente un diagramma elettrico chiaro e ben visibile, che illustra la logica interna del motore e rende facile per gli studenti comprendere il funzionamento del sistema.
- Motore a Repulsione Monofase: Il motore a repulsione è un motore monofase dotato di rotore con collettore e spazzole cortocircuitate. Quando una tensione alternata viene applicata allo statore, a seconda della posizione delle spazzole, si induce una tensione alternata nel rotore.
- Se le spazzole sono allineate al piano neutro, non viene indotta alcuna corrente e non si sviluppa alcuna coppia.
- Se le spazzole sono disposte a 90° rispetto al piano neutro, viene indotta la massima corrente, ma non si sviluppa alcuna coppia, poiché i flussi dello statore e del rotore sono in fase.
Se le spazzole si trovano in una posizione intermedia, viene sviluppata una coppia che raggiunge il suo valore massimo quando le spazzole sono circa a 70° rispetto al piano neutro. La posizione ottimale delle spazzole può essere determinata sperimentalmente.
Caratteristiche tecniche:
- Potenza nominale: 0,25 kW
- Velocità nominale: variabile
- Tensione di ingresso: 230 V
- Frequenza: 50 Hz
Esperimenti Tipici: Ogni unità è fornita con un manuale di esperimenti che descrive gli esercizi tipici che possono essere eseguiti su queste macchine, permettendo agli studenti di applicare concetti teorici in situazioni pratiche.
Gli esperimenti possibili includono:
- Misurazione della resistenza delle bobine: Per comprendere le proprietà elettriche del motore e come la resistenza influenzi il suo funzionamento.
- Test di cortocircuito: Per eseguire analisi del comportamento del motore in condizioni di cortocircuito.
- Test a vuoto: Per osservare il comportamento del motore quando non applicato a carico, utile per determinare prestazioni a bassa sollecitazione.
- Determinazione dell’efficienza: Per calcolare l'efficienza del motore, confrontando l’energia consumata con l’energia utile prodotta.
- Caratteristiche esterne: Studio delle caratteristiche fisiche ed elettriche del motore durante il suo funzionamento, come la coppia sviluppata e la velocità di rotazione in funzione delle diverse posizioni delle spazzole.
Applicazioni Didattiche: Questo motore è un eccellente strumento per l'insegnamento dei principi dei motori elettrici a repulsione. Gli studenti possono esplorare come la posizione delle spazzole influisca sulla coppia e sull'efficienza, comprendendo così i concetti teorici attraverso l’esperienza pratica.
