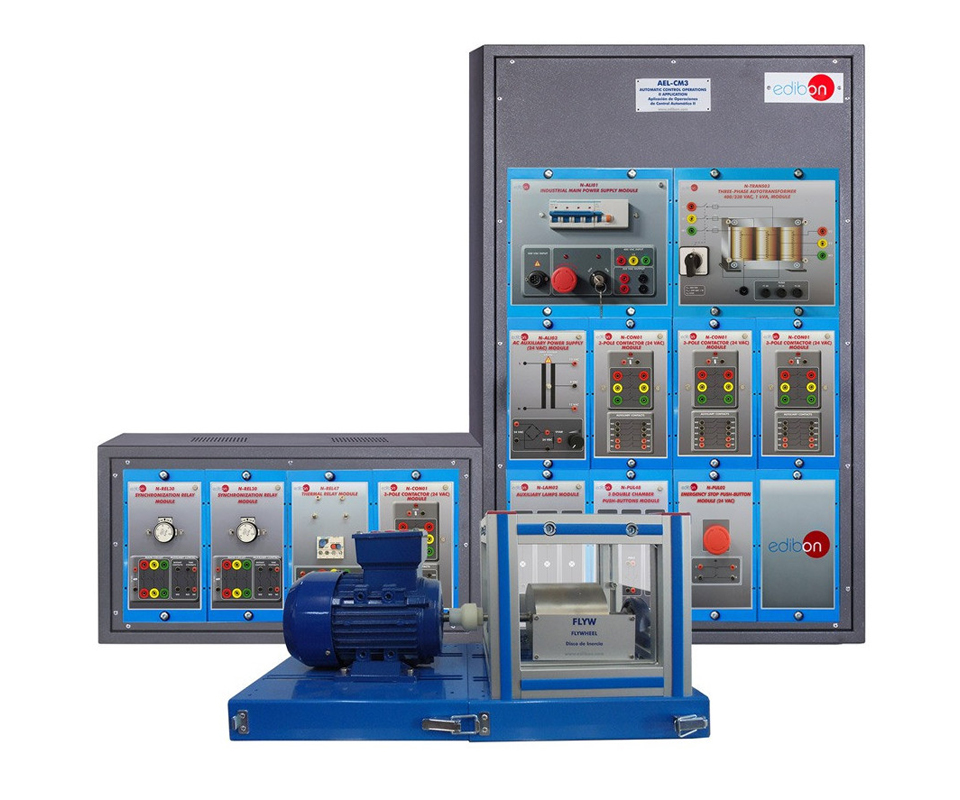

L’Applicazione sulle operazioni di controllo automatico (AEL-CM3) è progettata per lo studio delle manovre automatiche su motori asincroni trifase a gabbia: avviamento diretto, avviamento stella-triangolo (manuale e automatico) e inversione di marcia. Tramite relè, temporizzatori e contattori è possibile cablare logiche di avviamento, protezione e inversione, visualizzando lo stato mediante lampade. Il volano incluso consente di simulare differenti condizioni di carico aumentando il momento d’inerzia dell’asse motore.
CARATTERISTICHE PRINCIPALI
componenti inclusi:
- N-ALI01 alimentazione principale industriale 400 Vac 3PH+N; chiave on/off removibile; uscite 400 Vac 3PH+N e 230 Vac monofase; cavo 3PH con spina IP44 3PN+E 32 A 400 V;
- N-ALI03 alimentazione ausiliaria, ingresso 230 Vac 1PH+N; uscite 24 Vac/12 Vac; 24 Vdc; 0–24 Vdc tramite potenziometro;
- N-PUL02 pulsante di emergenza 24 Vac; contatti 1 NO e 1 NC;
- 3N-PUL48 modulo tre pulsanti a doppia camera, (verde/rosso) 24 Vac; tre NO (verde) e tre NC (rosso);
- N-LAM02 modulo lampade ausiliarie, tre lampade 24 Vac (rosso, giallo, verde);
- N-CON01 contattore tripolare 24 Vac (×4), potenza 400 Vac; controllo 24 Vac; bobina 24 Vac; NO tripolare potenza; tre NO e due NC ausiliari;
- N-REL47 relè termico, potenza 400 Vac; bobina 24 Vac;
- N-REL30 relè di sincronizzazione (×2), potenza 400 Vac; controllo 24 Vac; bobina 24 Vac; ausiliari: 1 NO istantaneo, 1 NO temporizzato, 1 NC temporizzato;
- N-TRANS03 autotrasformatore trifase, ingresso 400 Vac (3PH); uscita 3 × 230 Vac (3PH+N); 1 kVA; YY0; start/stop; fusibili 3 × 5 A;
- EMT7 motore asincrono trifase a gabbia 370 W; 3 × 230/400 Vac Δ/Y; 50/60 Hz; 2 poli; 2730 rpm; In 1,67/0,97 A; H=71 mm;
- FLYW volano 2 kg; 4000 rpm max; J = 0,0025 kg·m²;
montaggio: rack (N-RACK-A, N-RACK-B) o rail; banchi opzionali AEL-WBR/AEL-WBC.
Dimensioni e peso: 1380 × 840 × 2010 mm circa; peso 75 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- verifica dell’alimentazione principale;
- verifica dell’alimentazione ausiliaria;
- verifica del funzionamento delle lampade;
- studio degli elementi di controllo di base per motore asincrono trifase;
- funzionamento del relè termico;
- circuito stella-triangolo manuale;
- circuito stella-triangolo automatico con temporizzatori;
- avviamento diretto e inversione di marcia;
- circuito stella-triangolo automatico con inversione e temporizzatori.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- alimentazione elettrica: trifase 380–400 Vac / 50 Hz oppure 190–240 Vac / 60 Hz, 20 kW.
- N-RACK-B(necessario per il montaggio in rack – opzione A);
- banco da lavoro elettrico AEL-WBR (opzionale, per collocare i rack);
- banco da lavoro elettrico AEL-WBC (opzionale, per montaggio su guida/rail – opzione B).
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
