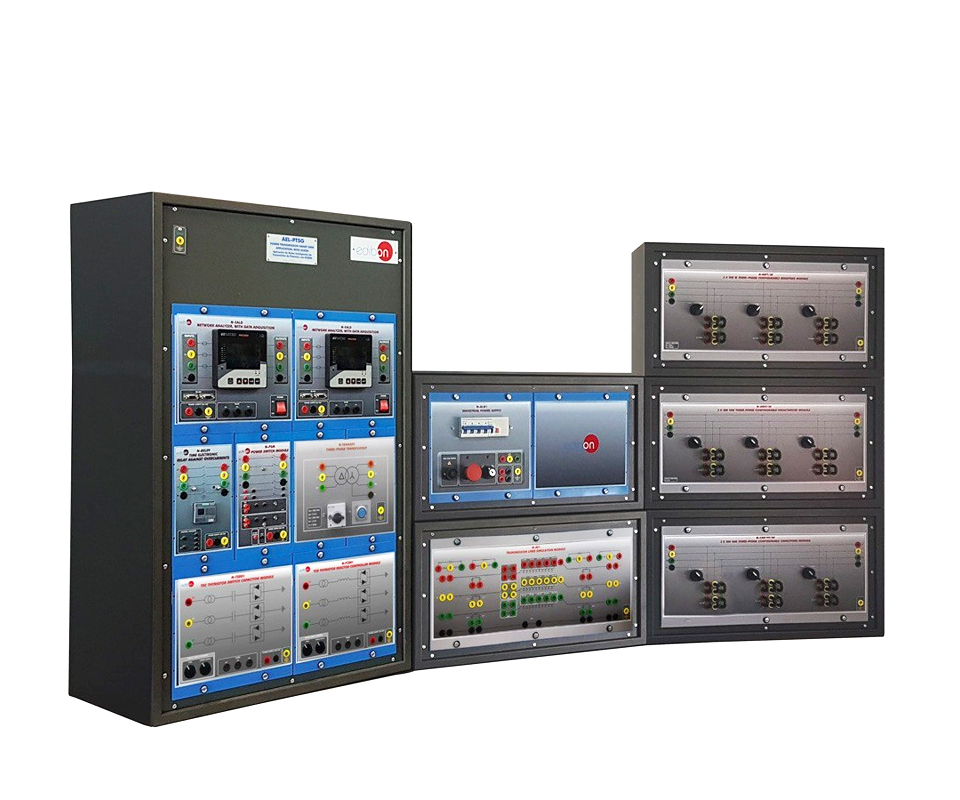

L'unità di training Trasmissione di Potenza in Reti Elettriche Intelligenti (SMART GRID) con SCADA controllata da PC, 'AEL-PTSG' è progettata per fornire una comprensione approfondita delle tecnologie avanzate utilizzate nella trasmissione di energia elettrica all'interno delle reti intelligenti. Questo sistema didattico consente agli utenti di studiare e analizzare applicazioni basate su reattori controllati da tiristori (TCR), condensatori commutati da tiristori (TSC), compensatori statici sincroni (STATCOM) e sistemi di trasmissione in corrente continua ad alta tensione (HVDC).
Questo sistema didattico avanzato offre un'esperienza formativa completa, preparando gli utenti a comprendere e gestire le moderne tecnologie di trasmissione dell'energia nelle reti elettriche intelligenti.
Caratteristiche principali:
- Reattore Controllato da Tiristori (TCR): permette la regolazione continua della potenza reattiva assorbita, migliorando la stabilità e l'efficienza della rete.
- Condensatore Commutato da Tiristori (TSC): consente l'inserimento o la disconnessione rapida di capacità nella rete, facilitando il controllo della tensione e della potenza reattiva.
- Compensatore Statico Sincrono (STATCOM): offre una risposta rapida per il controllo della tensione e della potenza reattiva, migliorando la qualità dell'energia.
- Sistemi HVDC: permettono la trasmissione efficiente di grandi quantità di energia su lunghe distanze con minime perdite.
Componenti inclusi:
- Unità di controllo centrale: gestisce e monitora tutti i moduli del sistema.
- Moduli TCR e TSC: per lo studio pratico dei reattori e condensatori controllati da tiristori.
- Modulo STATCOM: per l'analisi delle funzioni del compensatore statico sincrono.
- Modulo HVDC: per l'esplorazione dei principi e delle applicazioni della trasmissione in corrente continua ad alta tensione.
Esercizi e Possibilità Pratiche da Realizzare con gli Elementi Principali:
- Studio del Reattore Controllato da Tiristori (TCR): analisi della regolazione della potenza reattiva assorbita per migliorare stabilità e efficienza della rete.
- Controllo dei Condensatori Commutati da Tiristori (TSC): simulazione di scenari per inserire o scollegare la capacità dalla rete e gestire il controllo della tensione e della potenza reattiva.
- Analisi del Compensatore Statico Sincrono (STATCOM): esplorazione delle funzioni del compensatore per la regolazione rapida della tensione e miglioramento della qualità dell'energia.
- Esplorazione del Sistema di Trasmissione HVDC: studio della trasmissione di grandi quantità di energia in corrente continua, analizzando i vantaggi e la riduzione delle perdite energetiche su lunghe distanze.
- Bilancio Energetico e Calcolo delle Perdite nella Trasmissione: valutazione delle perdite energetiche nei vari moduli (TCR, TSC, STATCOM e HVDC) e calcolo dell'efficienza complessiva.
- Simulazione di Carichi Variabili e Controllo di Tensione: osservazione di come le fluttuazioni del carico influenzano la stabilità della tensione e sperimentazione dei controlli per mantenere un'erogazione stabile.
- Gestione della Stabilità del Sistema: valutazione della risposta del sistema ai disturbi, come picchi di tensione, e studio dei metodi per mantenere la stabilità operativa.
- Esercizio di Sincronizzazione e Integrazione nella Rete: simulazione della sincronizzazione tra vari moduli, integrandoli con successo nella rete.
- Uso del Sistema SCADA per Monitoraggio e Controllo in Tempo Reale: applicazione del software SCADA per visualizzare, monitorare e regolare i parametri in tempo reale, migliorando l'efficienza del sistema e la qualità della formazione.
- Analisi di Scenari di Emergenza e Recupero di Potenza: simulazione di condizioni di blackout o riduzione di potenza e esercitazioni sulle tecniche di recupero rapido e sicuro.
Opzioni di montaggio:
- Su rack: richiede due unità N-RACK-A e, opzionalmente, un banco da lavoro elettrico (AEL-WBR)
- Su guida: può essere montata su guida con la possibilità di utilizzare un banco da lavoro elettrico (AEL-WBC)
Servizi richiesti (non inclusi):
- Alimentazione elettrica: trifase, 380 VAC – 400 VAC/50 Hz o 190 VAC – 240 VAC/60 Hz, 3 kW
- Connessione a Internet
- Computer
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
