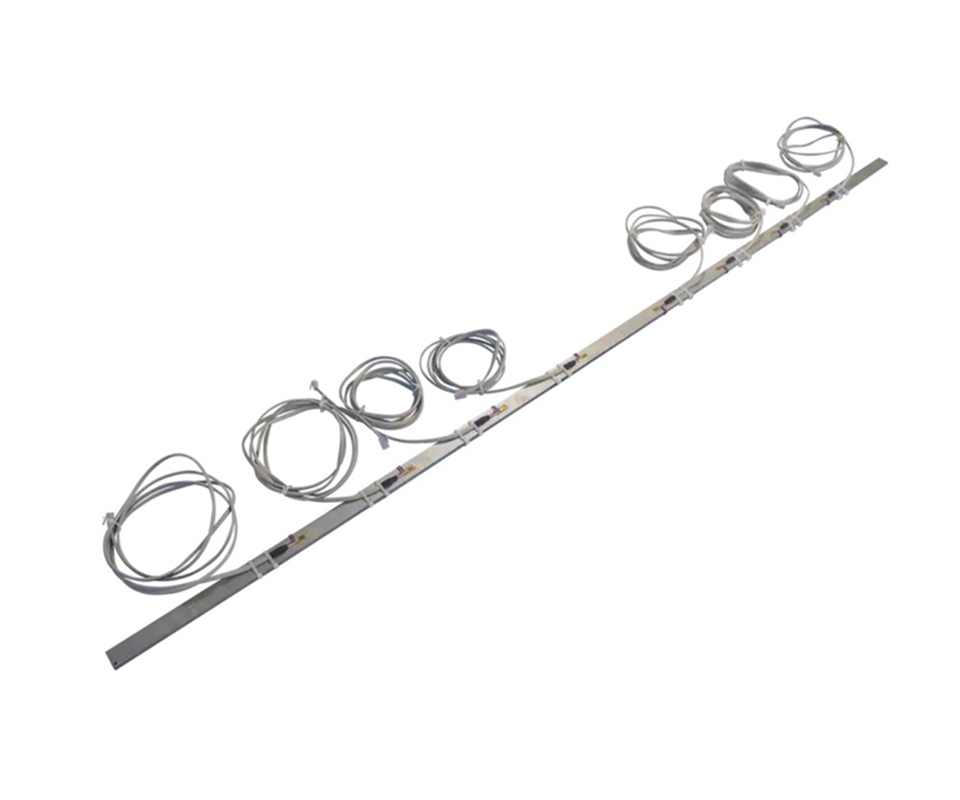

La trave con estensimetri SM1004c è un accessorio didattico in acciaio progettato per l’analisi della deformazione lungo una trave sottoposta a differenti configurazioni di carico. Dotata di otto estensimetri half-bridge distribuiti simmetricamente, consente l’esame della distribuzione della sollecitazione sia in configurazioni semplicemente appoggiate sia a sbalzo. Utilizzata con l'apparato per travi SM1004 e il display digitale SM1010 (entrambi forniti separatamente), permette l'acquisizione precisa dei dati tramite lettura diretta o integrazione con sistema VDAS®(non incluso) per l'elaborazione digitale.
CARATTERISTICHE PRINCIPALI
- trave in acciaio con otto estensimetri half-bridge distribuiti a passo di 135 mm;
- lettura diretta dei dati tramite display digitale SM1010 (non incluso);
- compatibile con il sistema di acquisizione dati VDAS® (non incluso);
- progettata per esperimenti su travi a sbalzo, appoggiate o con carichi intermedi;
- prodotto conforme alle direttive europee, fabbricato secondo certificazione ISO9001;
- garanzia del produttore di 5 anni.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- studio dei diagrammi del momento flettente per:
-
- trave a sbalzo con carico all’estremità;
- trave a sbalzo con carico intermedio;
- trave a sbalzo con vincolo intermedio (propped cantilever);
- trave semplicemente appoggiata con carico centrale;
- trave semplicemente appoggiata con due carichi simmetrici;
- trave semplicemente appoggiata con carico intermedio;
- misurazione della deformazione lungo la trave mediante 8 estensimetri numerati;
- analisi della deformazione con configurazione half-bridge;
- possibilità di acquisizione e visualizzazione dati in tempo reale tramite VDAS®.
DIMENSIONI E PESO
- dimensioni nominali: 1350 × 19.1 × 6.4 mm;
- peso netto: circa 1.5 kg.
SERVIZI E MATERIALI CONSUMABILI RICHIESTI (non inclusi)
- unità base Beam Apparatus SM1004;
- display digitale per estensimetri SM1010;
- PC e software VDAS® per l'acquisizione digitale dei dati (opzionali).
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
