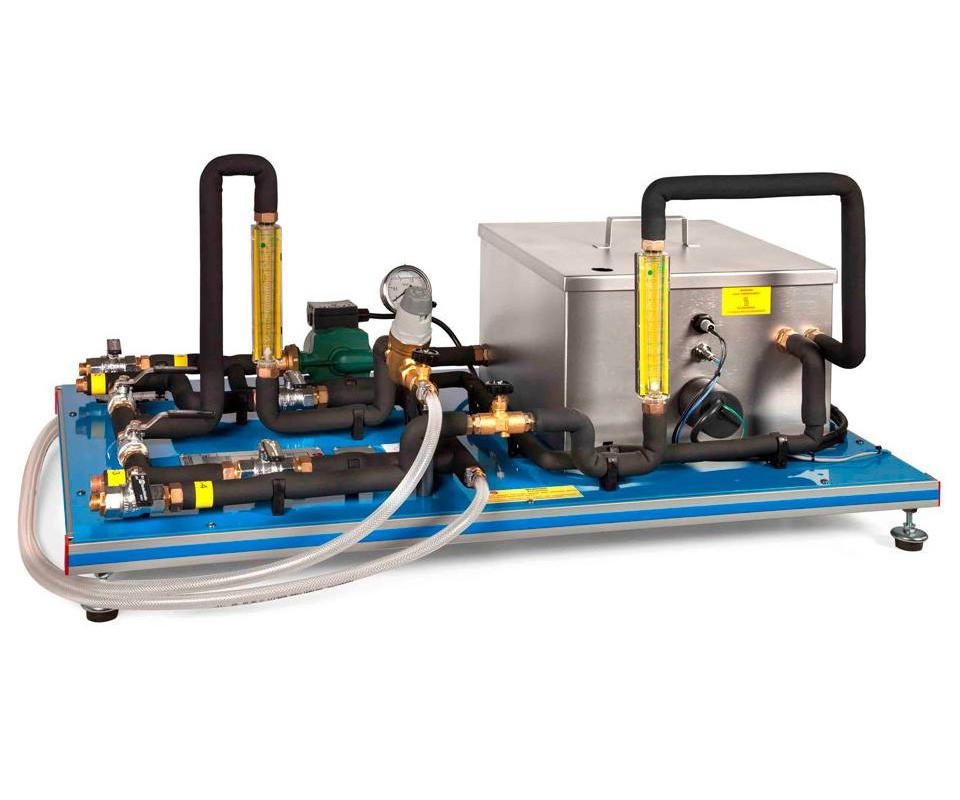

L’unità TIUSB è la base di servizio necessaria per il funzionamento degli scambiatori di calore modulari della serie TI. Questa stazione gestita da PC consente di effettuare esperimenti dettagliati di trasferimento termico e scambio di calore, sia in modalità parallela che contracorrente. È progettata per l'utilizzo con una vasta gamma di moduli intercambiabili (tipo TI), rendendo l’attività didattica flessibile e completa.
CARATTERISTICHE PRINCIPALI
- Sistema modulare compatibile con una vasta gamma di scambiatori di calore tipo TI (tubi concentrici, piastra, fascio tubiero, ecc.);
- Gestione e acquisizione dati tramite software SCADA con controllo da PC;
- Serbatoio d’acqua caldo integrato, riscaldato elettricamente, con controllo della temperatura;
- Pompa per la circolazione dell'acqua calda con controllo della portata;
- Misuratori di portata, sensori di temperatura e valvole di regolazione su entrambe le linee (calda e fredda);
- Display digitale per lettura dei parametri;
- Struttura in alluminio anodizzato con pannelli in acciaio verniciato.
DIMENSIONI E PESI
- Dimensioni: 1100 x 630 x 500 mm circa;
- Peso: 50 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- Studio dello scambio termico in diversi tipi di scambiatori;
- Analisi del trasferimento di calore in configurazione parallela e contracorrente;
- Misurazione delle portate, delle temperature e dei bilanci energetici;
- Studio delle curve caratteristiche e dell’efficienza termica;
- Analisi delle perdite di carico e confronto tra i vari scambiatori modulari;
- Utilizzo del software SCADA per controllo, acquisizione e rappresentazione grafica dei dati.
SERVIZI ED ELEMENTI NECESSARI (non inclusi)
- Alimentazione elettrica monofase 200–240 VAC / 50 Hz oppure 110–127 VAC / 60 Hz;
- Collegamento a PC compatibile;
Necessario ALMENO UN MODULO tra:
- TITCB - Scambiatore a tubi concentrici;
- TITCAB - Scambiatore a tubi concentrici estesi;
- TIPLB - Scambiatore a piastre estese;
- TIPLAB - Scambiatore a piastre asimmetriche;
- TICTB - Scambiatore a tubi corrugati;
- TIVEB - Scambiatore a superficie estesa;
- TIVSB - Scambiatore con superficie variabili;
- TIFTB - Scambiatore a fascio tubiero;
- TICFB - Scambiatore a tubo singolo con fluido in film.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
