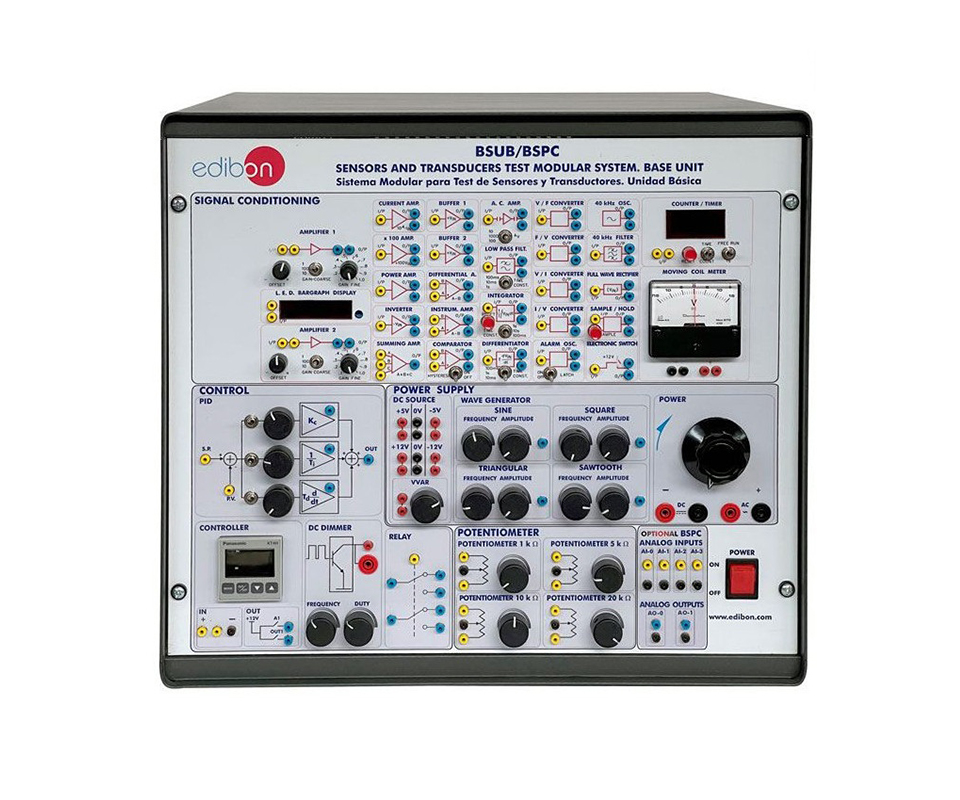

Unità base per test con sensori e trasduttori

Amplificatori:

• Amplificatori DC:
  • Tre amplificatori;
  • Intervallo di ingresso: ±12 VDC;
  • Impedenza di ingresso: 100 KΩ;
  • Guadagno regolabile: 1, 10, 100 per "Amplificatore 1" e "Amplificatore 2";
  • Guadagno fisso: 100 per "x100 Amp".
• Amplificatore AC:
  • Intervallo di ingresso: 12 VAC;
  • Guadagno regolabile: 10, 100, 1000;
  • Banda passante: 10 - 16000 Hz.
• Amplificatore di potenza:
  • Intervallo di ingresso: 12 V max;
  • Corrente di uscita: 1.5 A max;
  • Potenza di uscita: 9 W max.
• Amplificatore di corrente:
  • Guadagno: 10.000;
  • Corrente di uscita: 1 A max.
• Buffer:
  • Due buffer;
  • Tensione di ingresso: 12 V max;
  • Impedenza di ingresso: 100 KΩ.
• Amplificatore invertente:
  • Tensione di ingresso: 12 V max;
  • Impedenza di ingresso: 100 KΩ;
  • Guadagno: -1.
• Amplificatore differenziale:
  • Tensione di ingresso: 12 V max;
  • Impedenza di ingresso: 100 KΩ (Ingresso A) e 200 KΩ (Ingresso B);
  • Guadagno differenziale (Ad): 1.0;
  • Guadagno in modo comune (Ac): 0.02 max.
• Amplificatore di strumentazione:
  • Tensione di ingresso: 12 V max;
  • Impedenza di ingresso: 100 KΩ;
  • Guadagno differenziale (Ad): 1.0;
  • Guadagno in modo comune (Ac): 0.006 max.
• Amplificatore sommatore:
  • Tensione di ingresso: 12 V max;
  • Tre ingressi;
  • Guadagno: 1.
• Comparatori:
  • Trigger di Schmitt.
• Filtri:
  • Filtro passa-banda a 40 kHz;
  • Filtro passa-basso con frequenze di taglio selezionabili a 15 Hz, 1.44 Hz, 0.14 Hz.
• Integratore:
  • Costanti di tempo selezionabili: 100 ms, 1 s, 10 s.
• Differenziatore:
  • Costanti di tempo selezionabili: 10 ms, 100 ms, 1 s.
• Circuito "Sample/Hold":
  • Costante di tempo: 1 ms.

• Convertitore tensione-corrente (V/I):
• Corrente di uscita: ±20 mA max;
• Rapporto di trasferimento: 10 mA/V.
• Convertitore corrente-tensione (I/V):
• Tensione di uscita: ±2 V (6 V max);
• Rapporto di trasferimento: 0.1 V/mA.
• Convertitore frequenza-tensione (F/V):
• Rapporto di trasferimento: 1 V/kHz;
• Frequenza di ingresso massima: 10 kHz;
• Non linearità: 0.024%.
• Convertitore tensione-frequenza (V/F):
• Rapporto di trasferimento: 1 kHz/V;
• Frequenza di ingresso massima: 10 kHz;
• Non linearità: 0.024%.

• Raddrizzatore a onda intera;
• Oscillatore a 40 kHz:
• Frequenza di uscita: 41.093 Hz;
• Ampiezza di uscita: 5 Vpp.
• Oscillatore di allarme:
• Frequenza: 700 Hz;
• Tensione di spegnimento: 2.3 V.
• Interruttore elettronico:
• Tensione di ingresso: 12 V max;
• Tensione di commutazione: 2.1 V;
• Corrente di uscita: 500 mA max.

• PID:
• Applicazioni di controllo di processo;
• Regolazione indipendente dei parametri PID (Proporzionale, Integrativo e Derivativo).
• Controllore industriale:
• Ingressi: tensione DC, sensore RTD o termocoppia;
• Uscita 1: Relè;
• Uscita allarme: Relè.
• Relè:
• Relè doppio;
• Terminali NO e NC;
• Bobina di eccitazione: 12 VDC.
• Dimmer DC:
• Applicazioni di regolazione luminosa o controllo velocità motore DC;
• Generatore PWM con frequenza e duty cycle regolabili.

• Alimentatore:
• Tensione AC: 0 - 30 VAC;
• Tensione DC: 0 - 15 VDC;
• Corrente di uscita: 4 A max.
• Sorgente DC:
• Due uscite per ciascun valore di tensione: +5 VDC, -5 VDC, +12 VDC, -12 VDC, 0-12 V variabile;
• Corrente di uscita: 500 mA max.
• Generatore di forme d'onda:
• Segnali sinusoidali, quadri, triangolari e dente di sega;
• Frequenza: 100 - 10.000 Hz;
• Ampiezza regolabile: ±10 V.

• Display a barra LED:
• Intervallo di ingresso: 0-5 V.
• Contatore/Timer:
• Applicazioni di temporizzazione e conteggio.

• Strumenti di misura: (oscilloscopio, multimetro, ecc.).
