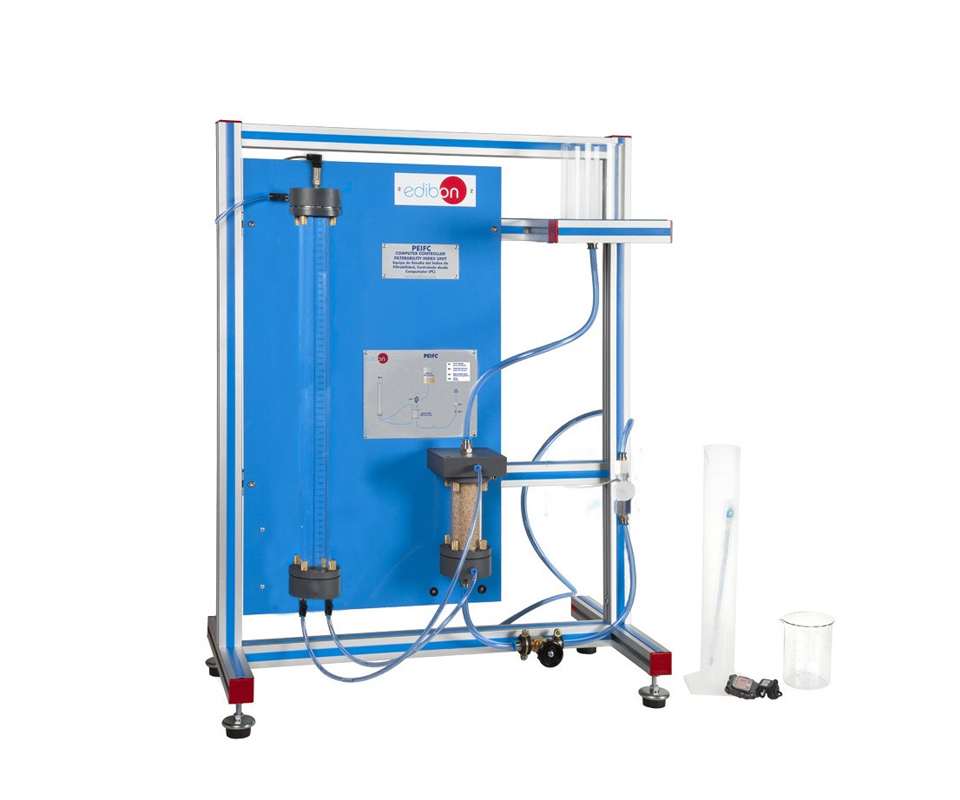

L’unità "PEIFC" è progettata per studiare i principi della filtrazione e valutare l’indice di filtrabilità attraverso una cella di test dotata di letto poroso. Il sistema è gestito da PC tramite SCADA con controllo PID in tempo reale, consente la visualizzazione simultanea dei parametri e permette il confronto tra diversi materiali di filtraggio in condizioni operative controllate.
Componenti principali
- struttura da banco in alluminio anodizzato e pannelli in acciaio verniciato; componenti metallici in acciaio inox;
- serbatoio di alimentazione da 1,5 L e sistema di trasferimento con pompa dosatrice controllata da PC;
- filtro con letto poroso (70 mm altezza, Ø 44 mm) facilmente smontabile per cambio materiali filtranti;
- pompa peristaltica per il lavaggio (550 cc/min), valvola di regolazione flusso con visualizzazione su display;
- sensore di flusso (0,07 – 0,55 l/min) e sensore di pressione (0 – 6 bar);
- materiali resistenti alla corrosione, tubazioni trasparenti per l’osservazione del processo;
- accessori inclusi: termometro (-10 °C – 110 °C), cronometro, cilindro graduato da 1 l, becher da 0,6 l;
- interfaccia PEIFC/CIB con schema del processo e visualizzazione simultanea di tutti i parametri;
- scheda di acquisizione dati DAB (National Instruments, 250 KS/s);
- software PEIFC/CCSOF per controllo PID, acquisizione, gestione dati e simulazione realistica.
Esercitazioni pratiche incluse
- studio dei principi del processo di filtrazione;
- analisi della legge di Darcy;
- filtrazione su letto profondo con sospensioni su diversi letti;
- calcolo dell’indice di filtrabilità;
- pulizia del filtro a sabbia;
- calibrazione dei sensori (pressione e flusso);
- visualizzazione simultanea tramite LIM o proiettore;
- open control e multicontrollo in tempo reale con regolazione PID;
- simulazione industriale avanzata;
- controllo del processo anche senza PC tramite interfaccia hardware;
- visualizzazione in tempo reale dei valori dei sensori installati;
- possibilità di progettare ulteriori esercizi da parte del docente o dell’utente;
Servizi Richiesti:
- Carico e scarico idrico;
- PC.
Elementi richiesti (non inclusi):
- Materiali filtranti.
Unità simili disponibili:
-PEIF: unità per la Determinazione dell’Indice di Filtrabilità (versione non computerizzata).
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
