L'unità di Modulazioni a Impulsi, "EMDA/P", è un'unità completa progettata per spiegare i concetti di base della modulazione a impulsi. Copre i principi di molte delle tecniche di modulazione e demodulazione utilizzate nei moderni sistemi di comunicazione.
L'unità fornisce una comprensione di base dei concetti alla base delle tecniche di comunicazione a impulsi: modulazione a impulsi codificati (PCM), modulazione d'ampiezza degli impulsi (PAM), modulazione di larghezza degli impulsi (PWM), modulazione di densità degli impulsi (PDM), modulazione di posizione degli impulsi (PPM). Infine, consente agli studenti di studiare i principi di base del multiplexing a divisione di tempo (TDM) e del multiplexing a divisione di frequenza (FDM).

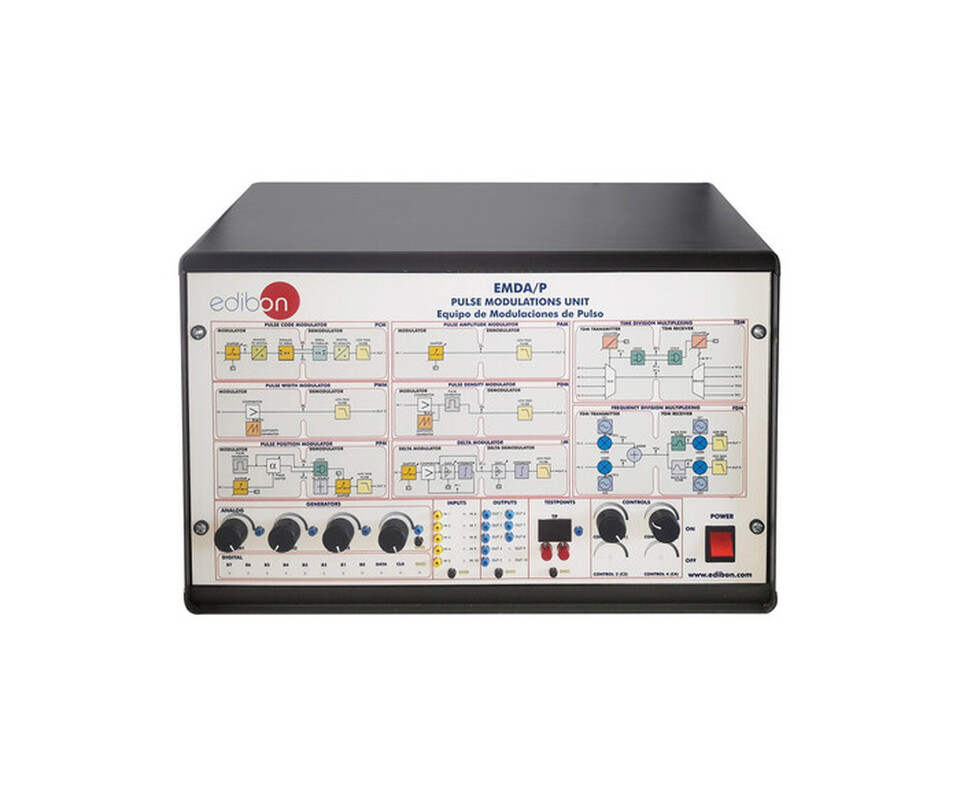

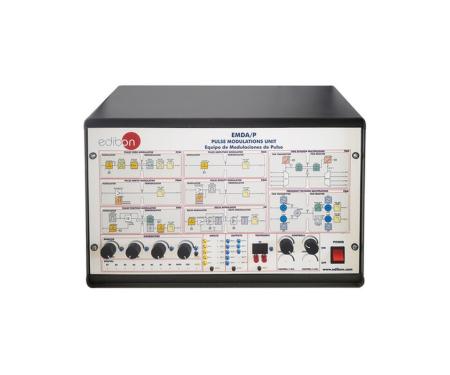

Tutti gli elementi sono montati in una scatola metallica, con alimentazione e diagramma a blocchi.
Blocchi funzionali:
Modulatori e demodulatori:
Modulazione a impulsi codificati (PCM):
- Circuito di campionamento e mantenimento.
- Convertitore analogico-digitale (ADC).
- Circuito da parallelo a seriale.
- Circuito da seriale a parallelo.
- Convertitore digitale-analogico (DAC).
- Filtro.
Modulazione d'ampiezza degli impulsi (PAM):
- Circuito di campionamento.
- Filtro.
Modulazione di larghezza degli impulsi (PWM):
- Circuito generatore di dente di sega.
- Circuito comparatore.
- Filtro.
Modulazione di densità degli impulsi (PDM):
- Circuito generatore di dente di sega.
- Circuito comparatore.
- Filtro.
Modulazione di posizione degli impulsi (PPM):
- Circuito generatore di impulsi.
- Circuiti di campionamento.
- Sfasatore.
- Filtri.
Modulazione Delta (∆M):
- Circuito generatore di campioni.
- Circuito comparatore.
- Circuito integratore.
- Amplificatori.
- Filtri.
Multiplexing a divisione di tempo (TDM):
- Multiplexer e demultiplexer.
- Circuiti di sincronizzazione.
Multiplexing a divisione di frequenza (FDM):
- Oscillatori locali.
- Mixer.
- Circuito sommatore.
- Filtri passa-banda.
- Filtri passa-basso.
Generatori analogici:
- Due segnali audio.
- Due segnali portanti.
- Cinque ingressi analogici.
- Tredici uscite analogiche.
- Ventotto punti di test.
- Due controlli.
Cavi e accessori per il normale funzionamento.
ESERCIZI E POSSIBILITÀ PRATICHE
1.- Principi di base della modulazione e demodulazione PCM.
2.- Principi di base della modulazione e demodulazione PAM.
3.- Principi di base della modulazione e demodulazione PWM.
4.- Principi di base della modulazione e demodulazione PPM.
5.- Principi di base della modulazione e demodulazione PDM.
6.- Principi di base della modulazione e demodulazione Delta.
7.- Introduzione al principio di funzionamento del TDM.
8.- Introduzione al principio di funzionamento del FDM.
