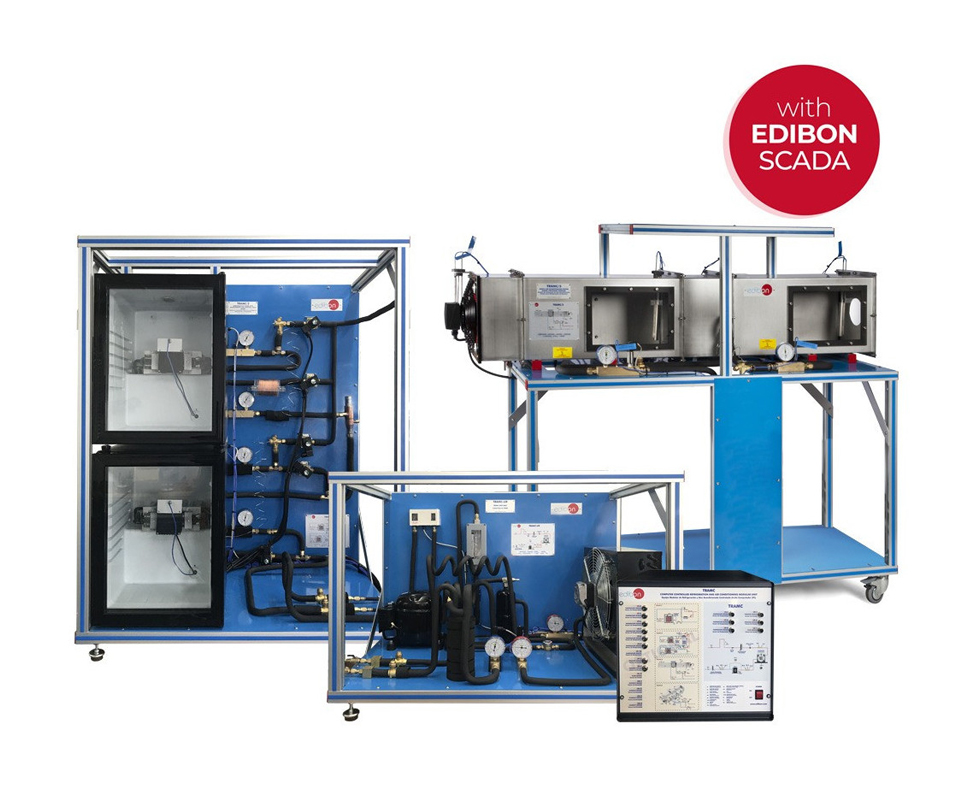

L’unità TRAMC è progettata per lo studio completo dei cicli di refrigerazione e condizionamento. Composta da un’unità base e da diversi moduli intercambiabili, consente di analizzare il funzionamento di sistemi di refrigerazione domestica, impianti con fasi di refrigerazione e congelamento, sistemi di condizionamento semplice e sistemi completi di climatizzazione. Il sistema è gestito tramite software SCADA e controllo PID, integrando acquisizione dati, calibrazione sensori e rappresentazione in tempo reale dei cicli termodinamici.
CARATTERISTICHE PRINCIPALI
- controllo SCADA e PID in tempo reale;
- open control + multicontrol + controllo in tempo reale;
- software EDIBON basato su LabVIEW;
- scheda di acquisizione dati DAB (National Instruments) fino a 250 KS/s;
- calibrazione dei sensori con procedure dedicate;
- compatibilità con proiettore e lavagna elettronica
- possibilità di ricerca applicata, simulazione industriale e corsi di formazione;
- controllo remoto e supporto tecnico Edibon sempre inclusi;
- sicurezza totale con 4 sistemi integrati (meccanico, elettrico, elettronico, software).
DIMENSIONI E PESO
- Control Interface Box: cm 49x45x47h – Peso 20 kg.
- TRAMC-UB: cm 110x63x50h – Peso 50 kg.
- TRAMC/1: cm 110x63x32h – Peso 20 kg.
- TRAMC/2: cm 150x70x32h – Peso 30 kg.
- TRAMC/3: cm 110x63x32h – Peso 20 kg.
- TRAMC/4: cm 120x70x32h – Peso 25 kg.
COMPONENTI INCLUSI
- unità base TRAMC-UB con compressore, condensatore, serbatoio, separatore di liquido, strumenti di misura di pressione e temperatura, flussimetro e sistema SCADA;
- scheda di acquisizione dati DAB (National Instruments);
- control Interface Box (CIB);
- cavi e accessori per il funzionamento;
- manuali didattici completi.
- TRAMC/1. Modello di refrigerazione domestica:
Unità da banco con camera frigorifera isolata da 35 litri, dotata di evaporatore, ventola, resistenza di carico termico e organi di laminazione (valvola di espansione e capillare). Permette lo studio dei cicli di refrigerazione di base.
- TRAMC/2. Sistema di refrigerazione con fase di congelamento:
Unità da banco con due camere separate (refrigerazione e congelamento), ciascuna da 35 litri, con evaporatori e resistenze di carico. Consente di analizzare sistemi con due evaporatori in serie o in parallelo e l’influenza della pressione di evaporazione.
- TRAMC/3. Sistema di condizionamento semplice per ambienti:
Unità da banco con condotto d’aria trasparente, ventola, evaporatore e sensori di temperatura e umidità. Permette lo studio del raffreddamento dell’aria e del funzionamento dei componenti principali di un sistema di condizionamento.
- TRAMC/4. Sistema completo di condizionamento:
Unità da banco con condotto d’aria trasparente, ventola, evaporatore, riscaldatori elettrici e umidificatore a vapore. Consente di analizzare i processi completi di climatizzazione: riscaldamento, raffreddamento, umidificazione, deumidificazione e funzionamento con aria esterna o ricircolata.
ESERCITAZIONI E POSSIBILITÀ PRATICHE:
- funzionamento e comportamento dei componenti di un circuito frigorifero (necessita del TRAMC/1);
- studio con differenti organi di laminazione: valvola di espansione e capillare (necessita del TRAMC/1);
- rappresentazione del ciclo termodinamico nel diagramma p-h (necessita del TRAMC/1);
- funzionamento e comportamento dei componenti di un sistema con due camere frigorifere (necessita del TRAMC/2);
- studio di evaporatori in serie e in parallelo (necessita del TRAMC/2);
- influenza della pressione di evaporazione (necessita del TRAMC/2);
- studio del funzionamento di un impianto di condizionamento (necessita del TRAMC/3);
- studio del raffreddamento dell’aria in ambiente e funzionamento dell’evaporatore (necessita del TRAMC/3);
- studio dei componenti di un sistema completo di climatizzazione (necessita del TRAMC/4);
- analisi dei processi di riscaldamento, raffreddamento, umidificazione e deumidificazione dell’aria (necessita del TRAMC/4);
- rappresentazione dei processi aria umida nel diagramma h-x (necessita del TRAMC/4);
- modalità di funzionamento con aria esterna e aria ricircolata (necessita del TRAMC/4);
- calibrazione sensori;
- proprietà del refrigerante R-513a;
- diagramma entalpia-pressione del refrigerante R-513a;
- visualizzazione dati in tempo reale con proiettore o lavagna elettronica;
- controllo aperto, multicontrollo e PID in tempo reale;
- simulazione industriale realistica;
- applicazioni di ricerca e formazione avanzata;
- controllo del processo tramite Control Interface Box anche senza PC;
- visualizzazione dei valori di tutti i sensori.
ELEMENTI RACCOMANDATI (non inclusi)
- T/KIT1: kit di manutenzione con pompa per vuoto, tubi e manometri;
- T/KIT2: kit di manutenzione con rilevatore di perdite;
- T/KIT3: kit di manutenzione con modulo di riempimento ed evacuazione del refrigerante.
MATERIALI E SERVIZI RICHIESTI (non inclusi)
- Alimentazione elettrica: 200-240 V AC monofase 50 Hz o 110-127 V AC monofase 60 Hz.
- Carico e scarico acqua.
- Computer.
- Refrigerante R-513a.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest'ultima.
