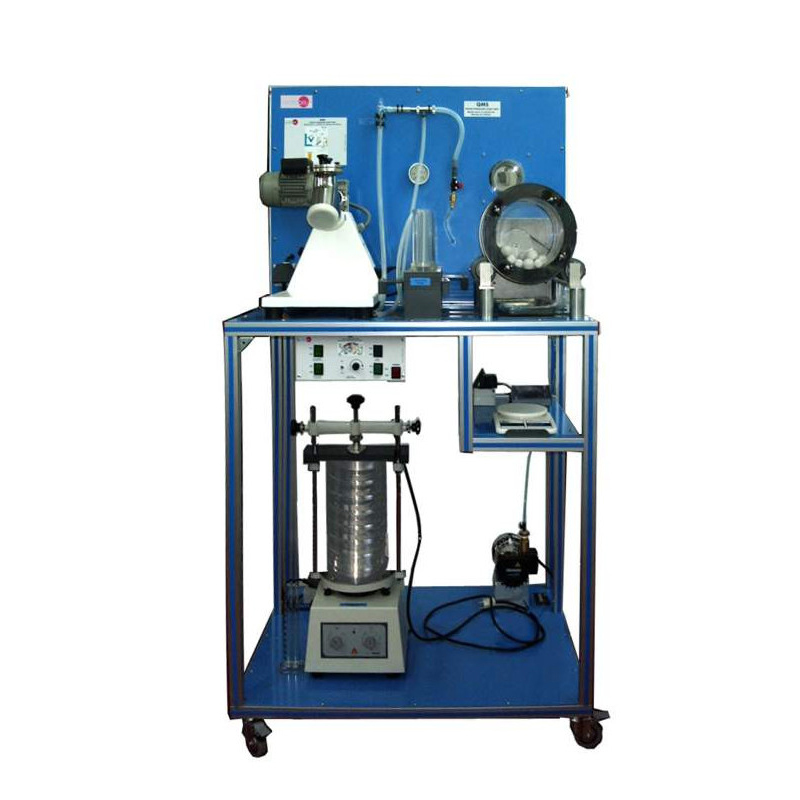

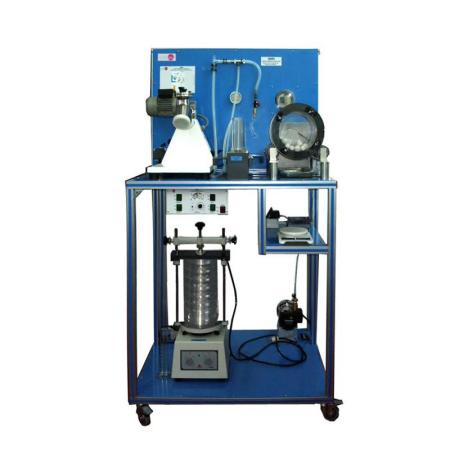

L'unità QMS è progettata per studiare diversi aspetti del comportamento dei solidi durante le operazioni unitarie, come la riduzione delle dimensioni, la miscelazione, il trasporto, lo scarico, il peso, ecc. L'unità include diversi elementi montati su una panchina: mulino a sfere, shaker e setacci, V-blender, ciclone, cilindro rotante, bilancia, e altro ancora. Questa unità consente agli studenti di acquisire dati ed esperimentare i risultati utili per comprendere i processi tecnici legati alla manipolazione dei solidi.
Componenti Principali
Unità Base
- Struttura in alluminio anodizzato e pannelli in acciaio verniciato con ruote per la mobilità.
- Mulino a sfere: con vari set di sfere di diverse dimensioni. Volume totale: 5 l, capacità: 1,25 l.
- Motore per il mulino a sfere.
- Shaker vibrante e set di otto setacci con diverse maglie da 2 mm a 0,063 mm.
- V-Blender: volume totale 1 l.
- Motore per il V-Blender, velocità: 18 rpm, timer: 60 minuti.
- Ciclone in vetro (diametro di ingresso: 10 mm) e trasporto pneumatico.
- Cilindro rotante trasparente per lo studio dell'angolo di riposo e la stratificazione dei solidi.
- Bilance (bilancia pesatrice).
- Setaccio rotante trasparente per lo studio delle proprietà di densità apparente.
- Test tubi graduati per misurare il volume di solidi e liquidi.
Pannello di Controllo
- V-Blender: interruttore ON/OFF.
- Shaker: interruttore ON/OFF.
- Bilancia (scala): interruttore ON/OFF.
- Compressore: interruttore ON/OFF.
- Mulino a sfere: interruttore ON/OFF, regolatore di velocità.
- Interruttore principale.
Scheda di Acquisizione Dati
Raccoglie i dati provenienti dai sensori, permettendo il monitoraggio in tempo reale tramite il software SCADA.
Software di Controllo e Gestione Dati
Permette il controllo completo del processo, la registrazione dei dati e la visualizzazione dei risultati in tempo reale. È utilizzato anche per calibrare i sensori e gestire i parametri del processo.
Attività Didattiche
- Tecniche di setacciatura: analisi granulometrica tramite setacci vibranti e altri setacci.
- Studio della riduzione delle dimensioni: utilizzo del mulino a sfere per la macinazione dei solidi.
- Studio del comportamento di miscelazione: utilizzo del V-Blender per la miscelazione di solidi.
- Classificazione secondo la dimensione: separazione dei solidi utilizzando diversi setacci.
- Studio del trasporto di solidi: utilizzo di un trasporto pneumatico.
- Studio della separazione dei solidi: ciclone per la separazione dei solidi.
- Studio della miscelazione dei solidi: analisi delle modalità di miscelazione tra solidi diversi.
- Determinazione della densità apparente dei solidi: utilizzando un cilindro rotante trasparente e misurando l'angolo di riposo.
- Studio dell'effetto del contenuto della miscela sui parametri fisici dei solidi.
- Determinazione dei parametri di densità dei solidi sfusi.
Possibilità pratiche aggiuntive
11. Studio dello scarico dei solidi nelle tramogge.
12. Operazione del setaccio.
Altre possibilità da eseguire con questa unità
13. Operazione di miscelazione.
14. Studio delle proprietà dei solidi: studi sulla stratificazione e sul comportamento sotto pressione.
Dimensioni e Peso
- Dimensioni dell'unità: 1020 x 850 x 1700 mm circa.
- Peso: 200 kg circa.
Elementi Richiesti (non inclusi)
- Alimentazione elettrica: monofase 220 V/50 Hz o 110 V/60 Hz.
Elementi accessori raccomandati (non inclusi)
- Solidi da studiare: sabbia, sali, zucchero, gessetti colorati, ecc.
- Cronometro.
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
