L'Unità EAN è progettata per studiare e misurare i parametri di base delle antenne. Le antenne sono un elemento principale nelle comunicazioni aeree, e la loro funzione è quella di convertire le tensioni e le correnti di una linea di trasmissione in onde elettromagnetiche nel miglior modo possibile. L'unità consente agli studenti di eseguire le misurazioni più comuni delle antenne, come il diagramma di radiazione, il rapporto d'onda stazionaria (SWR) e l'efficacia dell'antenna attraverso una vasta gamma di frequenze (larghezza di banda), direttività e guadagno di potenza.

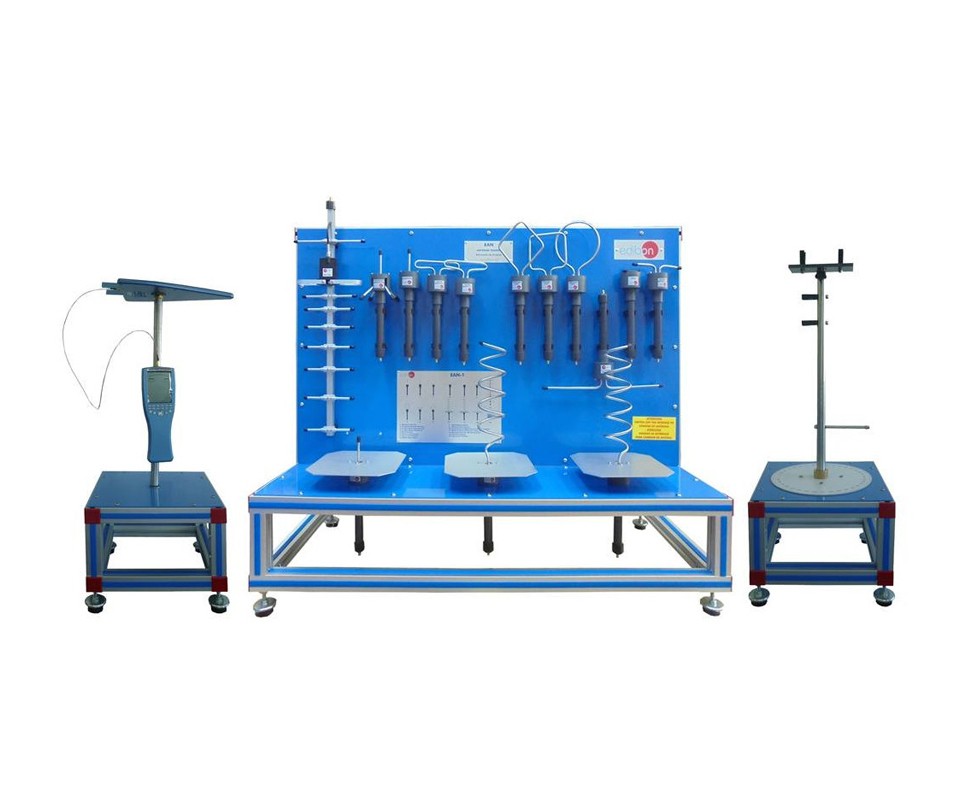

L'unità è composta da vari blocchi di elementi che comprendono un generatore RF, un misuratore SWR (relazione tra la potenza inviata dal trasmettitore e la potenza riflessa dall'antenna), un'antenna a torre trasmittente e una ricevente, un analizzatore di spettro e il set di antenne EAN-1.
CARATTERISTICHE PRINCIPALI
Composizione dell'Unità:
1. Generatore RF e Misuratore SWR (in scatola metallica)
Generatore RF:
- Basato sull'oscillatore controllato in tensione (VCO).
- Gamma di frequenze generate: 600 MHz – 1700 MHz.
- Sintonia della frequenza tramite potenziometro sul pannello frontale.
- Visualizzazione della frequenza sul pannello frontale.
- Impedenza nominale: 50 Ω.
Misuratore SWR:
- Gamma di frequenza: 600 MHz – 2,5 GHz.
- Perdita di inserzione: ≥ 0,1 dB.
- Misura SWR tramite ago incrociato della potenza RF diretta e riflessa.
- Impedenza nominale: 50 Ω.
- Connettore SMA all'antenna del trasmettitore.
2. Analizzatore di Spettro (situato nella torre dell'antenna del ricevitore)
- Gamma di frequenza: 700 MHz – 2,5 GHz.
- Intervallo di livello: -80 dBm – 0 dBm.
- Tempo di campionamento configurabile, minimo 100 ms.
- Precisione: ±4 dB.
- Visualizzazione diretta dello spettro RF.
- Visualizzazione della frequenza e della potenza del segnale.
- Display multifunzione ad alta risoluzione.
- Impedenza nominale: 50 Ω.
- Connettore SMA all'antenna del ricevitore.
3. Due Torri di Trasmissione:
- Antenna a torre che funge da ricevitore.
- Antenna a torre che funge da trasmettitore (con segni di posizione serigrafati per aiutare gli studenti nella visualizzazione dei grafici delle radiazioni con diverse risoluzioni in gradi).
4. EAN-1. Kit Antenne 1 (comprese nella fornitura, tutte collegabili al generatore RF tramite connettore SMA)
Antenne a Monopolo:
- Antenna a monopolo: Progettata per la trasmissione a 1200 MHz, λ/2 di lunghezza d'onda, impedenza nominale 50 Ω.
- Antenna a monopolo con piano di massa: Progettata per la trasmissione a 1200 MHz, λ/2 di lunghezza d'onda, impedenza nominale 50 Ω.
- Antenna a monopolo ripiegata: Progettata per la trasmissione a 1200 MHz, λ/4 di lunghezza d'onda, impedenza nominale 50 Ω.
Antenne Dipolo:
- Dipolo diritto (onda corta λ/2): Progettato per la trasmissione a 1300 MHz, λ/2 di lunghezza d'onda, impedenza nominale 50 Ω.
- Dipolo diritto (onda lunga λ): Progettato per la trasmissione a 1300 MHz, λ di lunghezza d'onda, impedenza nominale 50 Ω.
- Dipolo piegato (300 Ω): Progettato per la trasmissione a 1400 MHz, λ/2 di lunghezza d'onda, impedenza nominale 300 Ω.
- Dipolo piegato (adattata 50 Ω): Progettato per la trasmissione a 1400 MHz, λ/2 di lunghezza d'onda, Balun 6:1 (lunghezza: λ/2 di lunghezza d'onda) all'interno del sistema di fissaggio, impedenza nominale 50 Ω.
Antenne Elicoidali:
- Elicoidale (polarizzazione circolare destra): Progettata per la trasmissione a 1600 MHz, impedenza nominale 50 Ω.
- Elicoidale (polarizzazione circolare sinistra): Progettata per la trasmissione a 1600 MHz, impedenza nominale 50 Ω.
Altre Antenne:
- Antenna circolare: Progettata per la trasmissione a 850 MHz, impedenza nominale 50 Ω.
- Antenna a telaio quadrato: Progettata per la trasmissione a 850 MHz, impedenza nominale 50 Ω.
- Antenna a telaio diamantato: Progettata per la trasmissione a 850 MHz, impedenza nominale 50 Ω.
- Antenna patch a microstriscia: Progettata per 5 bande di trasmissione di frequenza, λ/2 di lunghezza d'onda, impedenza nominale 50 Ω.
- Antenna Yagi-Uda: Progettata per la trasmissione a 900 MHz, 9 elementi, impedenza nominale 50 Ω.
- Antenna log-periodica: Progettata per la gamma di trasmissione 680 MHz – 2900 MHz, potenza di trasmissione massima 10 Ω, impedenza nominale 50 Ω, VSWR (tipico) <2:1, Guadagno (tipico) 7 dBi.
5. Disposizione delle Antenne
Spazio richiesto tra le antenne: 2 – 3 m.
6. Cavi e Accessori:
Inclusi per il normale funzionamento.
7. Manuali:
Forniti con i seguenti manuali: Servizi richiesti, Montaggio e installazione, Avviamento, Sicurezza, Manutenzione e Manuali pratici.
ATTIVITÀ DIDATTICHE
- Familiarizzazione con l'unità: uso e configurazione delle antenne.
- Misurazione dei parametri di radiazione: analisi del diagramma di radiazione dell'antenna.
- Studio dell'effetto della distanza sulla potenza di radiazione.
- Studio dei segnali circostanti: misurazione delle interferenze e analisi.
- Direzione di massima radiazione e guadagno di un'antenna.
- Analisi della larghezza di banda dell'antenna.
- Studio delle antenne monopolo.
- Studio delle antenne con piani di massa.
- Studio delle antenne dipolo.
- Studio delle antenne loop (circolare, quadrata e diamante).
- Studio delle antenne a polarizzazione circolare elicoidale.
- Studio delle antenne Yagi-Uda.
- Studio delle antenne microstrip patch.
- Misura del SWR e conversione in perdita di ritorno e potenza riflessa.
ELEMENTI RACCOMANDATI (non inclusi)
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest'ultima.
