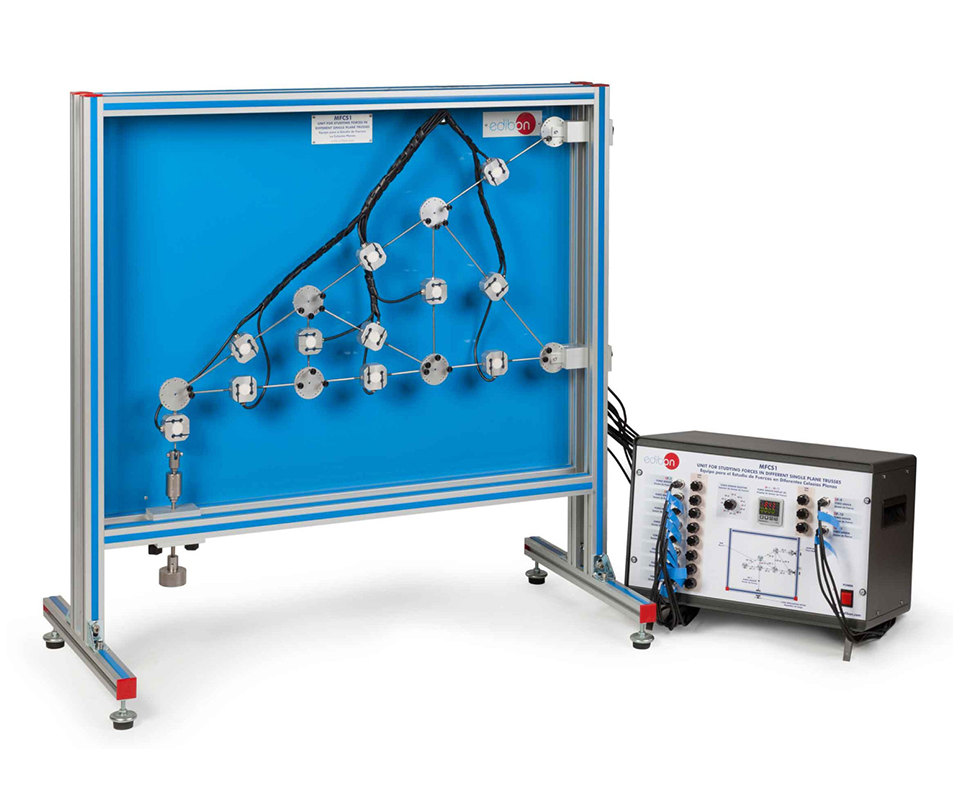

L’unità MFCS1 è progettata per l’analisi delle forze agenti in strutture reticolari piane articolate, ideali per simulare ponti, tettoie o strutture metalliche. Permette lo studio delle forze interne nei singoli elementi della reticolare sottoposta a carico esterno, applicando metodi di analisi come il metodo dei nodi o il metodo delle sezioni. Ogni barra è dotata di un sensore di forza, con misurazione digitale tramite console elettronica. L’unità consente di costruire molteplici configurazioni di travature reticolari variando angoli e lunghezze.
CARATTERISTICHE PRINCIPALI
- Analisi sperimentale delle forze interne in travature piane;
- Costruzione di differenti configurazioni di reticolari tramite barre di lunghezze diverse;
- Tutte le barre includono sensori di forza (max 500 N, risoluzione 1 N);
- Carico applicabile su diversi nodi tramite dispositivo mobile con sensore integrato (range -500/+500 N);
- Connessioni snodate: le barre non trasmettono momenti;
- Console elettronica con selettori, tasto tara e display digitale;
- Metodi di confronto: calcolo teorico (sezioni di Ritter e nodi) vs. misure sperimentali;
- Struttura modulare e componibile con viti zigrinate e dischi di nodo.
SPECIFICHE TECNICHE
Componenti principali
- Struttura con pannelli in acciaio verniciato e telaio in alluminio anodizzato;
- 7 dischi di nodo (2 per fissaggio struttura al telaio);
- 20 barre in acciaio inox con sensori integrati, suddivise per lunghezze:
-
- 2 barre da 519,6 mm (formate da sensore + 2 barre da 221,3 mm);
- 2 barre da 424,3 mm (formate da sensore + 2 barre da 173,65 mm);
- 2 barre da 396,9 mm (formate da sensore + 2 barre da 159,95 mm);
- 5 barre da 300 mm (formate da sensore + 2 barre da 111,5 mm);
- 5 barre da 259,8 mm (formate da sensore + 2 barre da 91,4 mm);
- 5 barre da 150 mm (formate da celle di carico + 2 barre da 36,5 mm);
- Dispositivo applicazione carico esterno, montabile su diversi nodi, con sensore da -500 a +500 N (graduazione 10 N).
Console elettronica
- Box metallico con connettori per i sensori di forza;
- Selettori canali, tasto di tara, display digitale, interruttore principale.
Dotazioni incluse
- Cavi e accessori per il funzionamento ordinario;
- Manuali: servizi richiesti, installazione, sicurezza, manutenzione, esercitazioni.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Studio delle forze interne in una reticolare piana semplice;
- Misura delle forze nelle barre per diverse configurazioni;
- Analisi della dipendenza delle forze rispetto alla direzione del carico;
- Analisi della dipendenza delle forze rispetto alla magnitudine del carico;
- Analisi della dipendenza delle forze rispetto al punto di applicazione del carico;
- Calcolo delle forze tramite il metodo delle sezioni di Ritter;
- Calcolo delle forze tramite il metodo dei nodi;
- Confronto tra risultati sperimentali e calcoli teorici (metodo di Ritter e dei nodi).
DIMENSIONI E PESI
- Unità principale: 1000 x 500 x 1000 mm – Peso: 25 kg ca.;
- Console elettronica: 300 x 190 x 130 mm – Peso: 2,5 kg ca.
SERVIZI RICHIESTI
- Alimentazione elettrica monofase 200–240 VAC / 50 Hz o 110–127 VAC / 60 Hz.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
