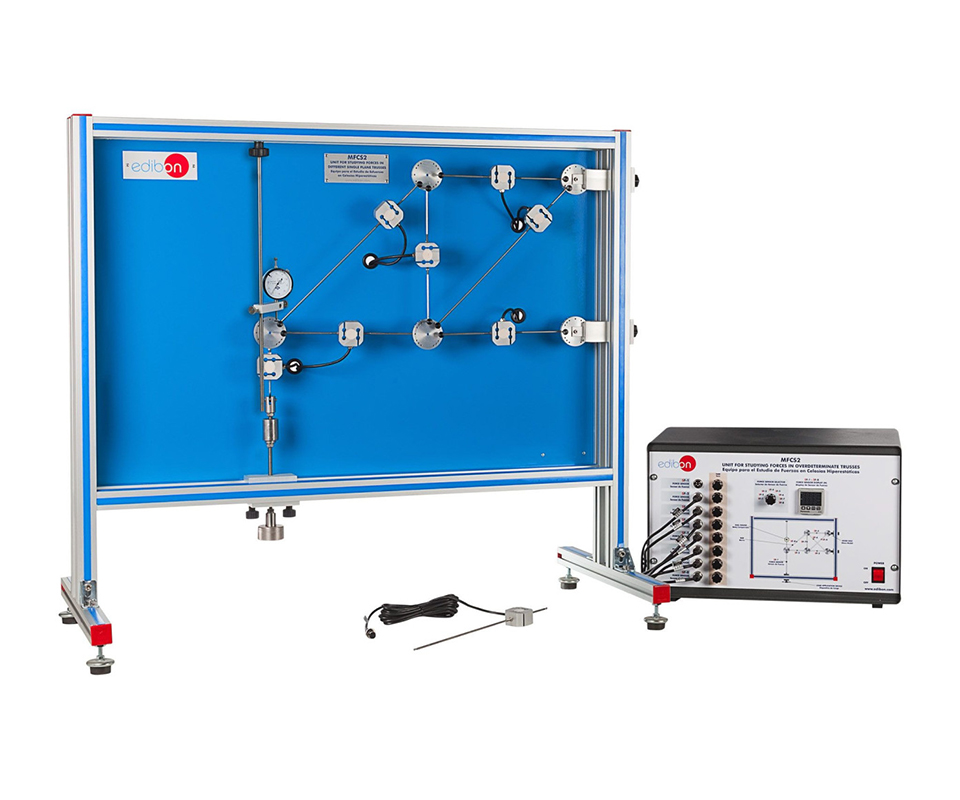

L’unità MFCS2 consente lo studio comparato tra reticolari piane isostatiche e iperstatiche, offrendo un’analisi dettagliata delle forze interne che agiscono sulle singole barre. L’aggiunta di una barra ridondante permette di verificare la distribuzione delle sollecitazioni e delle deformazioni in configurazioni reticolari complesse. Grazie ai sensori di forza integrati e al comparatore analogico, è possibile confrontare i valori misurati con i risultati teorici ottenuti tramite i metodi di Ritter, dei nodi e di Castigliano. Ideale per l’insegnamento dell’ingegneria strutturale e della resistenza dei materiali.
CARATTERISTICHE PRINCIPALI
- Confronto diretto tra struttura reticolare isostatica e iperstatica (con barra in eccesso);
- Otto barre in acciaio inox con sensori di forza integrati (max 500 N, risoluzione 1 N);
- Formazione di configurazioni triangolari con angoli variabili;
- Applicazione di forze esterne (diritte o inclinate) tramite dispositivo con sensore (range: -500 / +500 N);
- Comparatore meccanico per la misura delle deformazioni (campo 0–10 mm, precisione 0,01 mm);
- Console elettronica per la lettura digitale delle forze;
- Connessioni tramite viti zigrinate e dischi nodo.
SPECIFICHE TECNICHE
Struttura e componenti principali
- Telaio in alluminio anodizzato con pannelli in acciaio verniciato;
- 5 dischi di nodo (2 di fissaggio struttura al telaio);
- 3 barre da 424,3 mm (ognuna composta da sensore + 2 barre da 67,6 mm e 1 barra da 279,8 mm);
- 5 barre da 300 mm (ognuna composta da sensore + 2 barre da 111,5 mm);
- Dispositivo di carico con sensore integrato (range -500 / +500 N, scala 10 N);
- Comparatore a quadrante analogico per misurazione deformazioni.
Console elettronica
- Box metallico con selettori, connettori per sensori, display digitale e tasto tara.
Dotazioni incluse
- Cavi e accessori per il funzionamento ordinario;
- Manuali: servizi richiesti, installazione, sicurezza, manutenzione, esercitazioni.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Studio delle forze interne in una trave reticolare isostatica;
- Studio delle forze interne in una trave reticolare iperstatica;
- Misura delle forze in diverse configurazioni di traliccio piano;
- Analisi della distribuzione delle forze nella configurazione isostatica;
- Analisi della distribuzione delle forze nella configurazione iperstatica (con barra in più);
- Studio dell’influenza della direzione del carico esterno;
- Studio dell’influenza della magnitudine del carico esterno;
- Studio dell’influenza del punto di applicazione del carico esterno;
- Calcolo delle forze nelle barre tramite metodo delle sezioni di Ritter;
- Calcolo delle forze tramite metodo dei nodi;
- Confronto tra forze misurate e calcolate (Ritter e nodi);
- Calcolo delle deformazioni tramite primo teorema di Castigliano;
- Confronto tra deformazioni in configurazione isostatica e iperstatica;
- Confronto tra deformazioni sperimentali e teoriche.
DIMENSIONI E PESI
- Unità principale: 1000 x 500 x 1000 mm – Peso: 25 kg ca.;
- Console elettronica: 300 x 190 x 130 mm – Peso: 2,5 kg ca.
SERVIZI RICHIESTI
- Alimentazione elettrica monofase 200–240 VAC / 50 Hz o 110–127 VAC / 60 Hz.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
