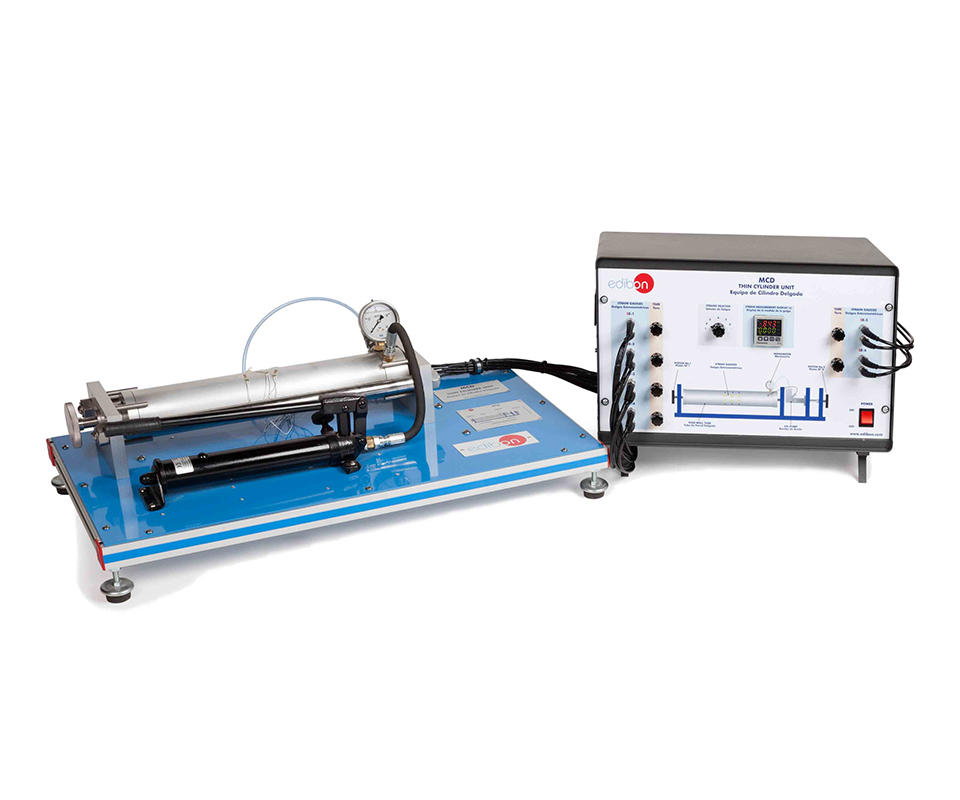

Unità per lo studio delle sollecitazioni in un cilindro a parete sottile

• Studio della distribuzione delle sollecitazioni in un cilindro a parete sottile sottoposto a pressione interna;
• Possibilità di annullare lo sforzo longitudinale per determinare con precisione E e ν;
• Cilindro in lega di alluminio (E ≈ 65·10⁶ N/m², ν ≈ 0,34);
• Sei estensimetri attivi applicati sulla superficie del cilindro;
• Pompa idraulica manuale con capacità di 2,2 cm³ e pressione max 40 bar;
• Pistone con valvola di sicurezza integrata e sistema di ritorno dell’olio al serbatoio;
• Appoggio del cilindro su perni con elementi sferici in acciaio temprato per trasmissione assiale pura;
• Dispositivo meccanico di scarico dello sforzo longitudinale mediante vite regolabile;
• Console elettronica per la lettura digitale delle deformazioni;
• Telaio da banco in alluminio anodizzato e pannelli in acciaio verniciato.

Cilindro in lega di alluminio

• Diametro interno: 70 mm;
• Lunghezza: 400 mm;
• Spessore parete: 3 mm;
• Modulo di Young: (65 ± 5)·10⁶ N/m²;
• Coefficiente di Poisson: 0,34 ± 0,04.

• Pompa manuale a olio con manometro (0–40 bar);
• Valvola di sicurezza: 40 bar;
• Tubazione flessibile ad alta pressione con raccordi rinforzati.

• 6 estensimetri con selettore canali e display digitale;
• Tasto di tara e interruttore generale.

• Cavi e accessori per il funzionamento ordinario;
• Manuali: servizi richiesti, installazione, sicurezza, manutenzione, esercitazioni pratiche.

1. Studio della rigidità nel campo elastico;
2. Applicazione della legge di Hooke e determinazione del modulo di elasticità E;
3. Analisi della deformazione indiretta dovuta all’effetto di Poisson e determinazione del coefficiente ν;
4. Studio della deformazione in applicazione monoassiale – utilizzo del cerchio di Mohr;
5. Studio della deformazione in applicazione biassiale – utilizzo del cerchio di Mohr.

• Unità principale: 660 x 400 x 300 mm – Peso: 20 kg ca.;
• Console elettronica: 310 x 220 x 145 mm – Peso: 2 kg ca.
