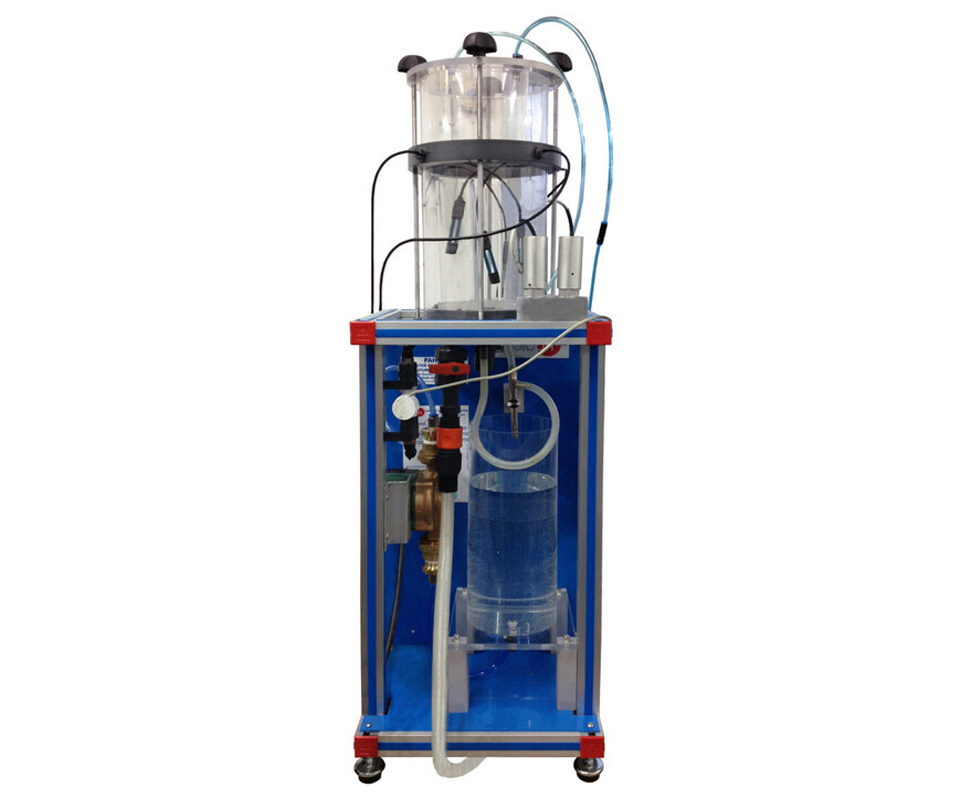

L’unità "PAHSC" consente lo studio approfondito delle curve caratteristiche di ritenzione idrica nei suoli, analizzando i principi della suzione, l’effetto della pressione atmosferica e la risposta dei campioni di suolo in ambienti controllati. Il sistema SCADA in tempo reale, i sensori integrati e le possibilità di controllo remoto rappresentano un’ottima base per esperienze didattiche, simulazioni industriali e attività di ricerca applicata.
Componenti principali:
- struttura da banco in alluminio anodizzato e pannelli in acciaio verniciato;
- serbatoio d’acqua da 6 L con valvola di scarico, pompa ad acqua controllata da PC (3 l/min), pompa ad iniezione (5 l/min, suzione 0,5 l/min);
- contenitore per suoli trasparente (Ø 200 mm, 10 l) con doppia valvola di scarico e filtri metallici per prevenire il passaggio di sabbia;
- coperchio trasparente con innesti rapidi per sensore di pressione e presa d’aria;
- tre anelli di contenimento per campioni di suolo (Ø 60 mm, 0,6 l ciascuno) con filtri metallici integrati;
- sensori: 2 sensori di pressione (-1–1 bar e 0–2 bar), sensore di portata (0,25–6,5 l/min), 4 sensori di volume d’acqua (umidità);
- interfaccia di controllo PAHSC/CIB con distribuzione grafica degli elementi e visualizzazione simultanea dei parametri;
- scheda di acquisizione dati DAB (National Instruments, PCIe, 250 KS/s);
- software PAHSC/CCSOF per controllo, acquisizione, gestione dati, visualizzazione e gestione curve in tempo reale;
- manuali completi (8): servizi richiesti, installazione, sicurezza, calibrazione, software, manutenzione, esercitazioni pratiche.
Esercitazioni e possibilità pratiche con i componenti forniti:
- relazione tra ritenzione idrica e tipo di suolo;
- principi base della ritenzione idrica in funzione della suzione;
- studio dell’effetto della pressione atmosferica;
- determinazione della ritenzione idrica in diversi campioni;
- calibrazione dei sensori installati;
- generazione di curve caratteristiche dell’umidità del suolo;
- visualizzazione dei risultati simultaneamente per tutta la classe;
- controllo real-time, open control e multicontrollo del processo;
- simulazione industriale tramite sistema SCADA;
- utilizzo sicuro grazie a 4 livelli di protezione integrati;
- esecuzione di attività di ricerca applicata e simulazioni avanzate;
- controllo dell’unità anche senza PC tramite interfaccia hardware PAHSC/CIB;
- visualizzazione in tempo reale dei valori di tutti i sensori.
Servizi Richiesti:
- Carico e scarico idrico;
- Computer per la gestione del software SCADA.
Materiale richiesto (non incluso):
- Sabbia.
Unità simili disponibili:
-PAHS: Unità per lo Studio della Suzione e dell’Umidità del Suolo con Sabbia;
-PAHSC: Unità per lo studio della suzione e dell’umidità del suolo con sabbia, controllata da computer.
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
