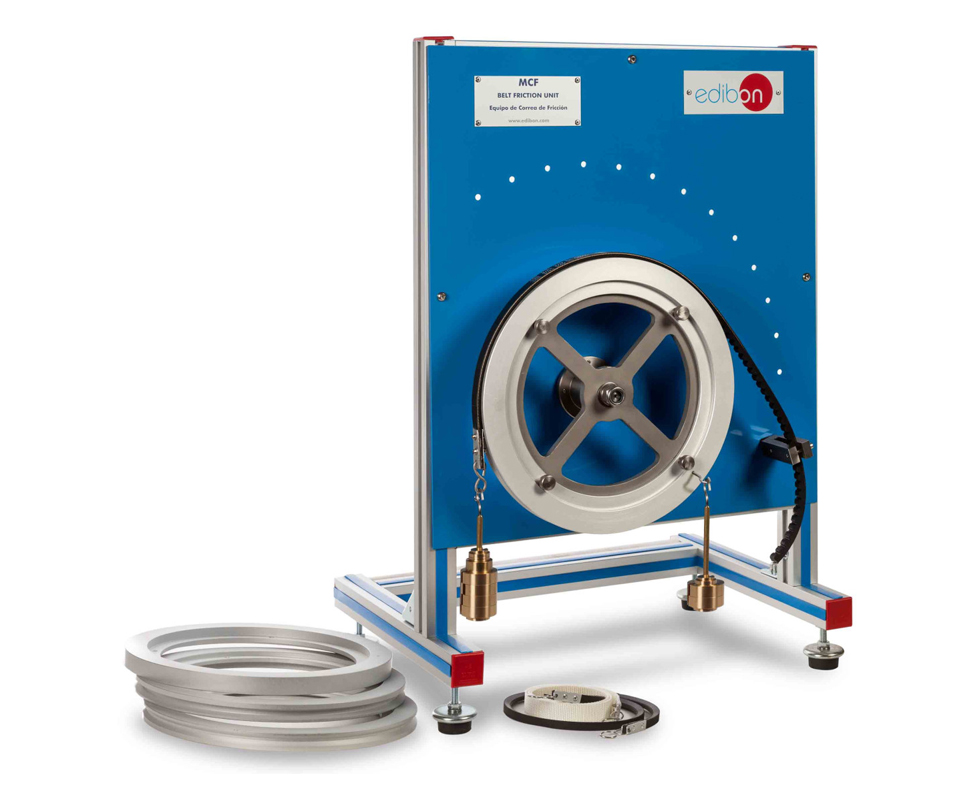

L'unità MCF consente lo studio e l’analisi del comportamento dell’aderenza tra una cinghia e una puleggia. Utilizzando cinghie piatte (in cuoio e corda) e a V (lisce e dentate), permette di investigare la relazione tra la tensione nei due lati della cinghia, il momento torcente e l’angolo di avvolgimento. Gli utenti possono determinare il coefficiente d’attrito, verificare l’equazione dell’aderenza e confrontare le prestazioni delle varie tipologie di cinghie. Il carico viene applicato tramite masse sospese e il momento torcente si calcola con l’aggiunta di pesi al tamburo.
Caratteristiche principali:
- studio della relazione tra tensioni e angolo di avvolgimento per una cinghia piatta;
- confronto del momento torcente in funzione dell’angolo di contatto;
- valutazione delle differenze tra cinghie piatte e cinghie a V;
- analisi delle differenze tra cinghie a V dentate e lisce;
- determinazione del coefficiente di attrito tra cinghia e puleggia;
- verifica sperimentale dell’equazione di aderenza della cinghia.
Componenti inclusi:
- Quattro pulegge (una piatta e tre a V – una montata correttamente e due mal montate);
- Cinque cinghie (a V dentata 10 mm, a V lisce 10 mm e 13 mm, piatta in cuoio, piatta in corda);
- Struttura da banco in alluminio anodizzato e acciaio verniciato;
- Sistema di supporto con cuscinetti per ridurre gli attriti;
- Regolazione dell’angolo di contatto in passi da 10°.
Dimensioni e peso:
- Dimensioni: 550 x 500 x 600 mm circa.
- Peso: 15 kg circa.
Esercitazioni pratiche:
- Studio della relazione tra le tensioni della cinghia e l’angolo di avvolgimento.
- Confronto del momento torcente in funzione dell’angolo di avvolgimento.
- Valutazione delle differenze tra cinghie piatte e cinghie a V.
- Valutazione delle differenze tra cinghie a V dentate e lisce.
- Determinazione del coefficiente di attrito tra cinghia e puleggia.
- Verifica dell’equazione dell’aderenza della cinghia.
Materiali Richiesti (non inclusi):
- n.2 SET B: Set di Ganci e Pesi in ottone da 2 kg
Ogni SET B include i seguenti componenti:
- 6 masse da 200 g,
- 6 masse da 100 g;
- 2 masse da 50 g,
- 2 masse da 20 g,
- 2 masse da 10 g;
- 1 gancio da 100 g.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
