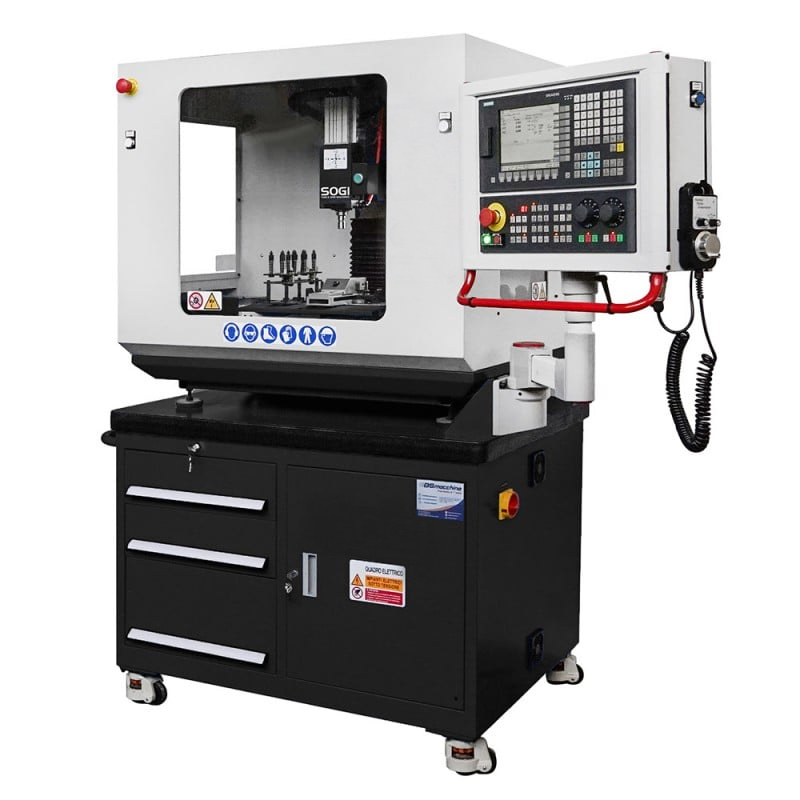

Descrizione generale
Questo centro di lavoro verticale è una macchina CNC compatta e intuitiva, progettata per eseguire numerose lavorazioni su metalli, leghe e materiali polimerici: foratura, fresatura, alesatura, contornatura e maschiatura.
Grazie alle sue dimensioni contenute e alla facilità d’uso, è ideale per laboratori didattici e corsi di formazione.
Il mandrino ISO20 è azionato da un motore monofase da 1,0 kW, con velocità regolabile fino a 5000 giri/min.
Il magazzino utensili di tipo pick-up offre 4 postazioni dedicate al cambio rapido degli utensili.
Il centro di lavoro è completamente carenato con:
- portellone frontale ad azionamento pneumatico;
- due finestre laterali in policarbonato.
A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione macchina, manuali di programmazione e dichiarazione di conformità CE-UE macchina).
Movimentazioni e precisione
La tavola e il gruppo testa scorrono su guide a coda di rondine temprate e rettificate, mantenendo precisione nel tempo.
Gli assi sono movimentati da servomotori AC con azionamenti Siemens, che garantiscono:
- alta velocità di posizionamento;
- precisione costante;
- ripetibilità elevata.
Controllo numerico
La macchina integra il pannello Siemens SINUMERIK 808D ADVANCED, dotato di:
- display a colori da 8,4”;
- tastiera CNC QWERTY;
- porta USB frontale;
- porta Ethernet frontale;
- struttura in pressofusione di magnesio ad alta resistenza.
Dotazioni e impianti
La macchina è completa di:
- lampada LED;
- impianto di lubrificazione manuale;
- basamento mobile in lamiera con tre cassetti, chiusura centralizzata e spazi dedicati agli utensili;
- quattro ruote pivotanti con freno e maniglia laterale per facilitare gli spostamenti.
È disponibile come optional l’impianto di lubrorefrigerazione (non incluso).
Caratteristiche tecniche del centro di lavoro
- Corsa asse X (longitudinale): 260 mm;
- Corsa asse Y (trasversale): 155 mm;
- Corsa asse Z (verticale): 190 mm;
- Distanza min ÷ max naso mandrino - tavola: 65 ÷ 255 mm;
- Distanza approssimativa pavimentazione - tavola: 1130 mm;
- Dimensioni tavola (L x P x H): 400 x 145 x 40 mm;
- Carico max tavola: 20 kg;
- Numero cava a T: 3;
- Larghezza cava a T: 12 mm;
- Interasse cave a T: 40 mm;
- Attacco cono mandrino: ISO20;
- Velocità min ÷ max di rotazione mandrino: 80 ÷ 5000 giri/min;
- Distanza max asse mandrino - colonna: 180 mm;
- Avanzamenti di lavoro asse X: 500 mm/min;
- Avanzamenti di lavoro asse Y: 500 mm/min;
- Avanzamenti di lavoro asse Z: 500 mm/min;
- Avanzamenti rapidi asse X: 2000 mm/min;
- Avanzamenti rapidi asse Y: 2000 mm/min;
- Avanzamenti rapidi asse Z: 2000 mm/min;
- Accuratezza del posizionamento: ± 0.015 mm;
- Ripetibilità: ± 0.01 mm.
- Potenza motore mandrino: 1.0 kW;
- Potenza motore asse X: 0.4 kW;
- Potenza motore asse Y: 0.4 kW;
- Potenza motore asse Z: 0.4 kW;
- Tipologia cambio utensile: Pick-up;
- Magazzino utensili: 4 posizioni;
- N° cassetti basamento: 3;
- Dimensioni cassetto piccolo basamento (L x P x H): 440 x 500 x 120 mm (x 2);
- Dimensioni cassetto grande basamento (L x P x H): 440 x 500 x 240 mm (x 1);
- Dimensioni d'ingombro basamento (L x P x H): 1200 x 800 x 850 mm;
- Peso netto approssimativo basamento: 150 kg;
- Controllo numerico: Siemens SINUMERIK 808D ADVANCED;
- Potenza nominale macchina: 2.2 kW;
- Tensione/frequenza d'alimentazione: 400/50 V/Hz;
- Dimensioni d'ingombro macchina + basamento (L x P x H): 2000 x 1300 x 1800 mm;
- Peso netto approssimativo macchina + basamento: 460 kg.
In dotazione
- N° 1 mandrino portapinze ISO20/ER16;
- N° 1 pinza ER16;
- N° 1 morsa di precisione;
- N° 1 chiave per pinza ER16;
- N° 1 set di chiavi di servizio;
- N° 1 set di chiavi esagonali;
- N° 1 set di chiavi varie (per portello frontale, per basamento);
- N° 1 cassetta degli attrezzi;
- Garanzia 12/24 mesi.
Accessori inclusi
- 4x mandrino portapinze ISO20ER16 completo di codolino;
- set di 8 pinze ER16 diam. 3-4-5-6-7-8-9-10 mm;
- Set di staffaggio 42 pz.
