Il Kit di Componenti Aggiuntivi per Microonde è una raccolta di unità opzionali progettate per soddisfare requisiti formativi specifici nel campo delle microonde. Questi componenti permettono di ampliare le capacità del sistema di base per esperimenti avanzati e applicazioni didattiche.
CARATTERISTICHE PRINCIPALI
- Raccolta di componenti opzionali per applicazioni didattiche avanzate nel campo delle microonde.
- Ideale per l’uso in ambienti educativi e di laboratorio.
- Comprende una serie di unità per il controllo, la misurazione e l'analisi delle onde elettromagnetiche a microonde.

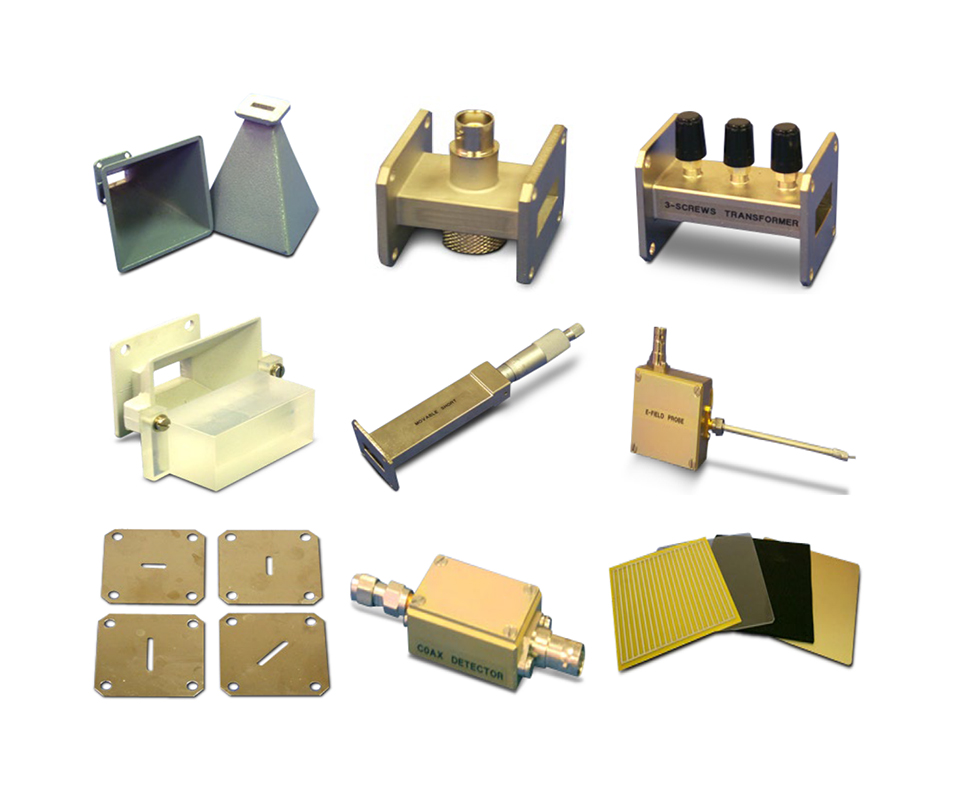

STRUMENTAZIONE PRINCIPALE
- Circolatore
- Antenne a corno (grandi), 2 unità
- Transizioni guida d'onda a cavo coassiale, 2 unità
- Rilevatore coassiale
- Modulatore a pin
- Cavo per microonde
- Guida d'onda diritta (100mm)
- Trasformatore a 3 viti
- Cambiamento di fase
- Blocco DC
- Set di 4 diaframmi con fessure
- Case per componenti opzionali ed espansioni
- Supporto per campioni di materiale e campioni di materiale (polistirolo e materiale assorbente non magnetico)
- Short mobile
- Set di accessori per la propagazione delle onde nelle guide d'onda (5 diaframmi con aperture circolari di diametro 10, 9, 7, 6, 0 mm)
- Set di accessori fisici per microonde (4 piastre, 230x230; foglio di alluminio, PCB grigliato, materiale in schiuma, dielettrico)
- Supporto per accessori MW
- Sonda di campo elettrico
- Diodo di ricambio per rilevatore MW 1N23CMR
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Misurazione delle onde elettromagnetiche: Utilizzo del rilevatore coassiale e delle antenne a corno per misurare le onde a microonde in differenti configurazioni.
- Controllo delle proprietà delle onde: Utilizzo dei trasformatori a 3 viti e dei cambiamenti di fase per analizzare la propagazione delle microonde.
- Studio dell’effetto delle onde sulle superfici: Test con le piastre di materiale dielettrico, fogli di alluminio, PCB grigliati e materiali in schiuma.
- Simulazione della propagazione in guida d'onda: Utilizzo degli accessori per la propagazione nelle guide d'onda (diaframmi con aperture circolari di vari diametri).
- Studio delle caratteristiche delle microonde con il set di accessori per MW, inclusi i materiali campione come polistirolo e materiale assorbente non magnetico.
- Analisi del comportamento delle microonde in diverse configurazioni con il modulatore a pin, circolatore, e blocco DC.
- Misurazione della frequenza e intensità delle onde utilizzando la sonda E-field e il rilevatore di microonde di riserva.
