DESCRIZIONE
Laboratorio per lo studio delle Microonde applicate nelle Telecomunicazioni pensato per studiare affondo l'applicazione delle microonde nel settore delle telecomunicazioni. Dotato di strumentazione avanzata, consente di riprodurre scenari reali di lavoro, favorendo un apprendimento pratico e interattivo. Comprende trainer dedicati allo studio delle microonde, kit di antenne, componenti di espansione e PC per l'elaborazione dei dati.
Il laboratorio permette di svolgere attività su propagazione in guida d’onda, trasmissione in spazio libero, misura dell’SWR, configurazioni di antenne, interferenza e attenuazione del segnale, adattamento di impedenza e analisi di campo elettromagnetico, garantendo una formazione completa per istituti tecnici e professionali.
OBIETTIVI
- Studiare il comportamento delle microonde nei sistemi di comunicazione: analisi pratica dei fenomeni di propagazione e trasmissione in guida d’onda e in spazio libero;
- Comprendere la configurazione, l’utilizzo e la misura di sistemi d’antenna: inclusi array di fase, antenne paraboliche e a corno, antenne a slot e Yagi-Uda;
- Approfondire l’effetto delle microonde su diversi materiali e condizioni ambientali: con misure di attenuazione, interferenza e adattamento d’impedenza;
- Sviluppare competenze pratiche nelle tecniche di misura, diagnostica e configurazione dei sistemi a microonde: tramite strumenti dedicati e attività hands-on.

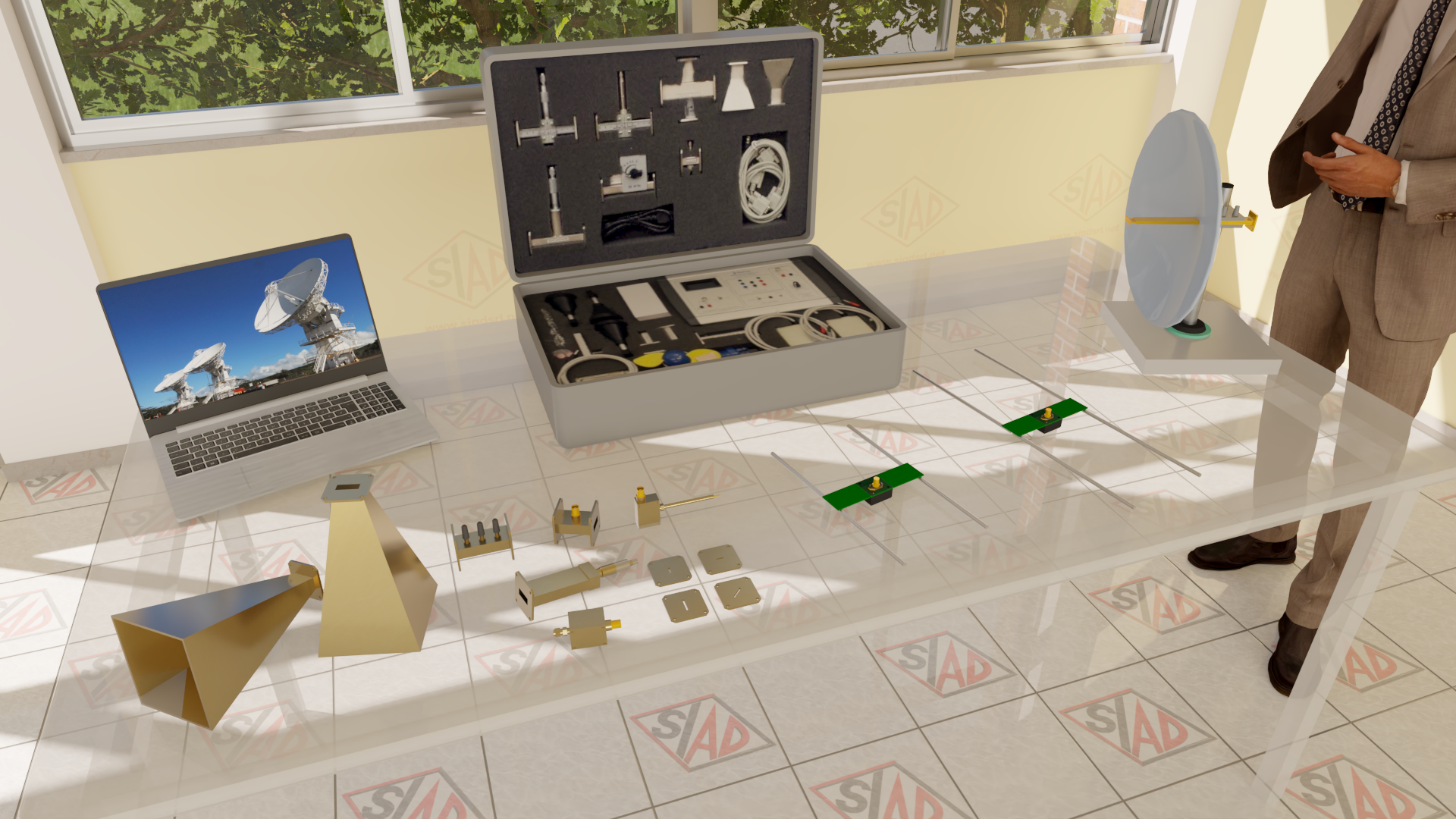

COMPONENTI
Il laboratorio è dotato dei seguenti componenti:
- Trainer per lo Studio delle Microonde: permette esperimenti pratici sulle tecnologie a microonde;
- PC;
- Monitor Interattivo con piattaforma per l'apprendimento dedicata;
- Document Camera;
- Banco da laboratorio;
- nr. 2 - Sedia Docente.
ATTIVITÀ DIDATTICHE
Con le unità di training e i relativi accessori è possibile dedicarsi a:
- Studio dei principi fisici di propagazione delle Microonde: sperimentazione sulla trasmissione delle microonde in ambienti non guidati, analizzando fenomeni come riflessione, diffrazione e interferenza. Utilizzo di strumenti come antenne paraboliche e Yagi-Uda per comprendere le proprietà delle onde elettromagnetiche a microonde.
- Tecniche di generazione di microonde.
- Propagazione delle microonde in guide d'onda e cavi coassiali.
- Rapporto d'onda stazionaria (SWR) e adattamento di impedenza.
- Tecniche e misurazioni di attenuazione.
- Test delle antenne in diverse configurazioni: Utilizzo dell'array di fase Lambda/4 e Lambda/2 per esplorare la direzionalità e l'efficienza di trasmissione nelle antenne End-Fire.
- Studio dell'interferenza e della combinazione di segnali: Esperimenti con l'array collineare combinato per analizzare la sovrapposizione dei segnali trasmessi.
- Misurazione della corrente nell'antenna: Utilizzo del sensore di corrente per monitorare e analizzare il flusso di corrente attraverso le antenne in diverse condizioni operative.
- Analisi della propagazione delle onde: Studio delle caratteristiche delle onde elettromagnetiche con l'antenna a elica, esplorando la sua applicazione in sistemi di comunicazione.
- Test di trasmissione e ricezione delle microonde: Utilizzo delle antenne paraboliche e degli slot array per esplorare come le microonde vengono trasmesse e ricevute nello spazio aperto.
- Configurazione del sistema trasmettitore-ricevitore: Utilizzo del supporto rotante per le antenne, combinato con i tee in serie e parallelo, per configurare un sistema di test pratico di trasmissione.
- Analisi della propagazione delle microonde: Sperimentazione con diverse configurazioni di antenne e tee per studiare come le microonde si propagano in condizioni di spazio aperto.
- Misurazione delle onde elettromagnetiche: Utilizzo del rilevatore coaxiale e delle antenne a corno per misurare le onde a microonde in differenti configurazioni.
- Controllo delle proprietà delle onde: Utilizzo dei trasformatori a 3 viti e dei cambiamenti di fase per analizzare la propagazione delle microonde.
- Studio dell’effetto delle onde sulle superfici: Test con le piastre di materiale dielettrico, fogli di alluminio, PCB grigliati e materiali in schiuma.
- Simulazione della propagazione in guida d'onda: Utilizzo degli accessori per la propagazione nelle guide d'onda (diaframmi con aperture circolari di vari diametri).
- Analisi del comportamento delle microonde in diverse configurazioni con il modulatore a pin, circolatore, e blocco DC.
- Misurazione della frequenza e intensità delle onde utilizzando la sonda E-field e il rilevatore di microonde di riserva.
