Laboratorio Prove su Macchine Elettriche INTERMEDIO
cod. MePA:
SIADLAB4402
SIADLAB4402
Array
71950,00 €
IVA esclusa
Il laboratorio permette di eseguire prove sperimentali su motori, generatori e trasformatori elettrici attraverso due isole operative complete e indipendenti. Gli studenti possono misurare tensione, corrente, potenza elettrica, coppia, velocità e potenza meccanica, applicare carichi variabili e analizzare trasformatori monofase e trifase. Sistemi digitali di acquisizione, notebook e monitor interattivo completano il percorso con la registrazione, visualizzazione e interpretazione dei dati sperimentali.
In sintesi
Macchine elettriche AC/DC
Prove su motori e generatori in corrente continua e alternata con carichi e strumenti di misura dedicati.
Trasformatori
Analisi sperimentale di trasformatori monofase e trifase da 300 VA, a vuoto e sotto carico.
2 isole operative
Due postazioni complete per misure parallele, acquisizione dati e confronto dei risultati tra gruppi di studenti.
Studio sperimentale di motori, generatori e trasformatori
Il laboratorio consente di approfondire il funzionamento delle macchine elettriche rotanti e dei trasformatori attraverso prove reali e misure dirette.
Le due isole operative permettono di svolgere esercitazioni in parallelo utilizzando alimentatori regolabili AC/DC, sistemi di frenatura, carichi resistivi, capacitivi e induttivi, reostati e trasduttori.
Le grandezze elettriche e meccaniche possono essere acquisite e analizzate digitalmente per confrontare le prestazioni delle macchine nelle differenti condizioni operative.
Il percorso integra alimentazione trifase e monofase, motori AC/DC, generatori, trasformatori, coppia, velocità, potenza, carichi variabili e acquisizione dati, permettendo di collegare direttamente il comportamento delle macchine ai risultati sperimentali misurati.
Obiettivi didattici
- Studiare il funzionamento e le caratteristiche operative di trasformatori e macchine elettriche rotanti.
- Eseguire prove su motori e generatori in corrente continua e alternata.
- Applicare strumenti professionali per la misura della potenza elettrica e meccanica.
- Misurare tensione, corrente, coppia, velocità e potenza durante le prove.
- Utilizzare sistemi digitali per l'acquisizione e visualizzazione dei dati sperimentali.
- Confrontare il comportamento delle macchine sotto differenti condizioni di carico.
- Analizzare trasformatori monofase e trifase a vuoto e sotto carico.
- Sviluppare autonomia operativa e collaborazione attraverso attività parallele sulle due isole.
Attività ed esperienze didattiche
Motori e generatori AC/DC
Prove su macchine elettriche in corrente continua e alternata con applicazione di carichi variabili.
Misure elettriche e meccaniche
Rilevazione di tensione, corrente, potenza, coppia e velocità durante il funzionamento delle macchine.
Trasformatori
Analisi di trasformatori monofase e trifase, rendimento, cadute di tensione e perdite.
Regolazione e carichi
Regolazione dei parametri tramite reostati e confronto delle prestazioni con differenti tipologie di carico.
Acquisizione dati digitale
Registrazione e visualizzazione in tempo reale delle grandezze elettriche e meccaniche.
Lavoro a gruppi
Attività parallele sulle due isole operative e confronto dei risultati sperimentali tra i gruppi.
Competenze sviluppate
Le attività permettono di sviluppare competenze nella misura e analisi delle prestazioni delle macchine elettriche, nell'utilizzo di strumenti per coppia, velocità e potenza e nella caratterizzazione dei trasformatori.
Gli studenti possono inoltre acquisire esperienza nella registrazione digitale dei dati, nell'interpretazione dei risultati e nel confronto tra funzionamento teorico e comportamento sperimentale.
Alimentazione trifase e monofase AC/DC
Le due postazioni dispongono di alimentatori universali trifase/monofase regolabili AC/DC.
La configurazione permette di alimentare le macchine previste durante le differenti esercitazioni e adattare i parametri alle prove da eseguire.
Protezione di massima velocità
Ogni postazione comprende una protezione di massima velocità associata alle attività sulle macchine rotanti.
I due dispositivi fanno parte della configurazione sperimentale delle isole operative.
Frenatura e applicazione del carico
I freni con alloggio per cella di carico consentono di sottoporre le macchine alle condizioni previste durante le prove.
Il sistema permette di collegare l'applicazione del carico alle misure di coppia, velocità e potenza meccanica.
Carichi resistivi, capacitivi e induttivi
Ogni isola dispone di carichi resistivi, capacitivi e induttivi per lo svolgimento delle attività sperimentali.
Gli studenti possono confrontare le prestazioni delle macchine al variare della tipologia di carico utilizzata.
Regolazione dell'eccitazione
I reostati di eccitazione per motori AC e DC permettono di modificare i parametri previsti durante le prove.
Le variazioni possono essere monitorate attraverso la strumentazione disponibile sulle due postazioni.
Misura della velocità
I trasduttori ottici per tachimetro permettono di acquisire la velocità di rotazione durante il funzionamento delle macchine.
Il dato può essere analizzato insieme a coppia, potenza e grandezze elettriche.
Misura della coppia
La configurazione comprende trasduttori per misuratore di coppia dedicati alle due postazioni.
Le misure consentono di analizzare il comportamento meccanico delle macchine durante le differenti condizioni operative.
Potenza meccanica
I misuratori di potenza meccanica permettono di rilevare le prestazioni delle macchine durante le prove.
I valori ottenuti possono essere confrontati con le misure elettriche acquisite nello stesso ciclo sperimentale.
Potenza elettrica AC/DC
I moduli digitali per la misura della potenza elettrica AC/DC consentono di monitorare le grandezze elettriche associate alle macchine.
Le informazioni vengono utilizzate nelle attività di valutazione delle prestazioni e dei rendimenti.
Accoppiamento delle macchine
Le basi di accoppiamento per motori permettono di predisporre le configurazioni richieste per le esercitazioni.
Ogni isola dispone inoltre degli accessori necessari per effettuare collegamenti e predisporre le macchine per le prove.
Prove statiche con blocco rotore
I blocchi rotore vengono utilizzati nelle prove statiche previste nel percorso sperimentale.
La configurazione comprende un blocco dedicato per ciascuna delle due postazioni.
Trasformatori monofase da 300 VA
Il laboratorio comprende 2 trasformatori monofase da 300 VA.
Gli studenti possono analizzare le curve caratteristiche, effettuare misure di rendimento, studiare cadute di tensione e perdite e confrontare il comportamento a vuoto e sotto carico.
Trasformatori trifase da 300 VA
Sono inoltre disponibili 2 trasformatori trifase da 300 VA.
Le esercitazioni permettono di applicare anche ai sistemi trifase le attività sperimentali previste per tensione, corrente, potenza, rendimento e comportamento sotto carico.
Prove a vuoto e sotto carico
Il percorso comprende il confronto tra funzionamento a vuoto e funzionamento sotto carico dei trasformatori.
Le misure permettono di analizzare variazioni delle grandezze elettriche e risultati sperimentali nelle due condizioni.
Rendimento, cadute di tensione e perdite
Le attività sui trasformatori comprendono la misura del rendimento, delle cadute di tensione e delle perdite.
I risultati possono essere elaborati mediante i sistemi digitali di acquisizione disponibili nel laboratorio.
Trainer multifunzione per motori e generatori
Le due postazioni comprendono trainer per lo studio integrato di motori e generatori.
I sistemi supportano le esercitazioni previste sulle macchine elettriche in corrente continua e alternata.
Avviamento dei motori DC
La dotazione comprende 2 reostati di avviamento per motori DC.
Gli studenti possono utilizzarli nelle attività dedicate all'avviamento delle macchine in corrente continua.
Avviamento dei motori AC trifase
Sono previsti 2 reostati di avviamento per motori AC trifase fino a 300 W.
La configurazione consente di affrontare le attività di avviamento previste sulle macchine trifase.
Acquisizione digitale dei parametri
Il laboratorio comprende 2 kit di strumenti AC/DC per il monitoraggio dei parametri e 2 sistemi software di acquisizione dati.
Le grandezze elettriche e meccaniche possono essere registrate durante le prove e successivamente elaborate.
Notebook per analisi dei dati sperimentali
La dotazione comprende 2 notebook Core i7, 16 GB RAM, SSD 512 GB e Windows 11 Pro.
I notebook vengono utilizzati per visualizzare e analizzare i dati acquisiti durante le esercitazioni.
Monitor interattivo 4K da 75"
Il monitor interattivo 4K da 75" con Android 11 supporta lezioni, dimostrazioni e condivisione dei risultati sperimentali.
I dati raccolti sulle due isole possono essere visualizzati e discussi con l'intero gruppo classe.
Visualizzazione in tempo reale
Le attività di acquisizione prevedono la visualizzazione in tempo reale dei dati su notebook e monitor interattivo.
Gli studenti possono osservare l'andamento delle grandezze durante le prove e confrontare immediatamente i risultati.
Elaborazione di prestazioni e rendimenti
I dati raccolti possono essere elaborati per la valutazione delle prestazioni e dei rendimenti delle macchine e dei trasformatori.
Il confronto dei risultati permette di collegare le misure sperimentali alle condizioni operative utilizzate durante le prove.
Due isole operative autonome

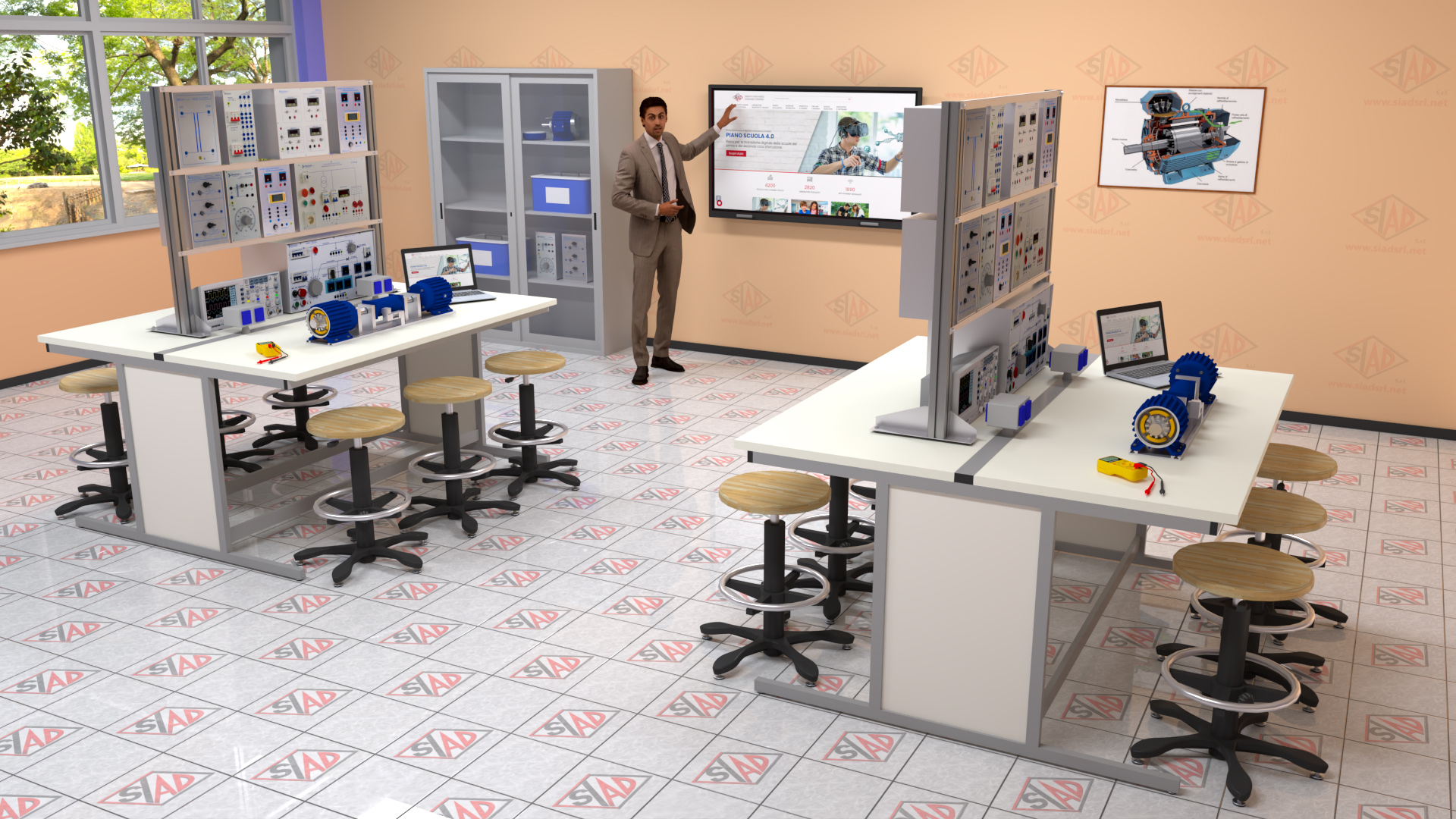

Il laboratorio è organizzato con 2 isole allievi da 180x156x90h cm con ripiani.
La presenza di due postazioni complete permette a gruppi differenti di svolgere attività in parallelo e confrontare successivamente i risultati ottenuti.
Attività cooperative e confronto dei risultati
La configurazione favorisce il lavoro a gruppi su prove differenti e la successiva discussione dei dati.
La condivisione attraverso il monitor interattivo consente di confrontare misure e risultati delle due isole operative.
Impianto elettrico trifase del laboratorio
La dotazione comprende un quadro di alimentazione elettrica trifase, il collegamento elettrico tra le postazioni e la realizzazione dell'impianto elettrico per l'intero laboratorio.
L'infrastruttura supporta le due isole e la strumentazione prevista nella configurazione.
Componenti del laboratorio
| Q.tà | Descrizione |
|---|---|
| Strumenti per prove su macchine elettriche | |
| 2 | Alimentatori universali trifase/monofase regolabili AC/DC |
| 2 | Protezioni di massima velocità |
| 2 | Freni con alloggio per cella di carico |
| 2 | Carichi resistivi, capacitivi e induttivi |
| 2 | Reostati di eccitazione per motori AC e DC |
| 2 | Trasduttori ottici per tachimetro |
| 2 | Trasduttori per misuratore di coppia |
| 2 | Misuratori di potenza meccanica |
| 2 | Moduli digitali per misura della potenza elettrica AC/DC |
| Accessori per prove elettriche | |
| 2 | Basi di accoppiamento per motori |
| 2 | Blocchi rotore per prove statiche |
| 2 | Set di cavi da laboratorio |
| 2 | Set di strumenti digitali da montare su alimentatori |
| 2 | Supporti per cavi |
| 2 | Strutture porta pannelli da appoggio |
| Prove su trasformatori | |
| 2 | Trasformatori monofase da 300 VA |
| 2 | Trasformatori trifase da 300 VA |
| Macchine elettriche multifunzione | |
| 2 | Trainer per lo studio integrato di motori e generatori |
| 2 | Reostati di avviamento per motori DC |
| 2 | Reostati di avviamento per motori AC trifase fino a 300W |
| Acquisizione dati | |
| 2 | Kit strumenti AC/DC per monitoraggio parametri |
| 2 | Sistemi software di acquisizione dati |
| 2 | Notebook Core i7, 16 GB RAM, SSD 512 GB, Windows 11 Pro |
| 1 | Monitor interattivo 4K da 75” con Android 11 per lezioni e dimostrazioni |
| Arredi e impianti | |
| 2 | Isole allievi da laboratorio 180x156x90h cm con ripiani |
| 12 | Sgabelli elevabili a gas |
| 1 | Armadio metallico ad ante scorrevoli in vetro |
| 1 | Quadro di alimentazione elettrica trifase |
| 1 | Collegamento elettrico tra le postazioni |
| 1 | Realizzazione impianto elettrico per l'intero laboratorio |
Domande sul laboratorio
Quali macchine elettriche possono essere studiate?
Il laboratorio permette di svolgere prove su motori e generatori AC/DC e trasformatori monofase e trifase.
Quali grandezze possono essere misurate?
Le attività comprendono la misura di tensione, corrente, potenza elettrica, coppia, velocità e potenza meccanica.
È possibile acquisire digitalmente i risultati?
Sì. Sono previsti 2 kit di strumenti AC/DC, 2 sistemi software di acquisizione e 2 notebook per registrazione, visualizzazione ed elaborazione dei dati.
Quanti gruppi possono lavorare contemporaneamente?
La configurazione comprende 2 isole operative complete e autonome, consentendo di svolgere prove parallele e confrontare successivamente i risultati tra i gruppi.
