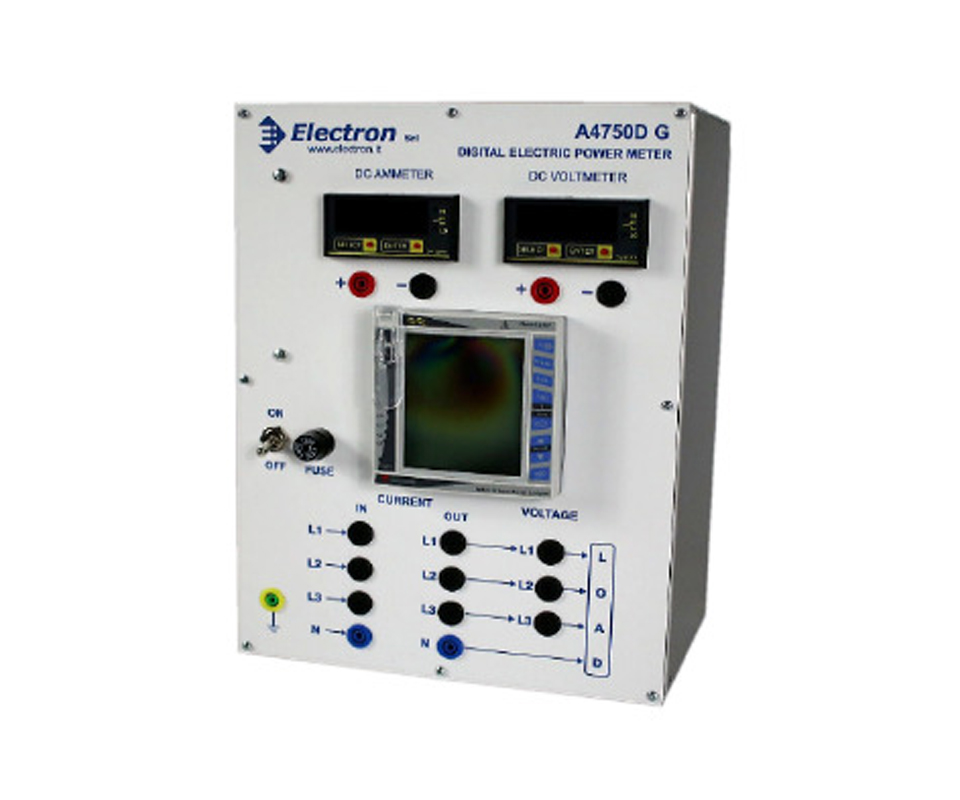

L'A4750D-AC (G) è un'unità di misurazione avanzata progettata per analizzare in modo accurato vari parametri elettrici di sistemi a corrente alternata (AC). Ideale per applicazioni in laboratori didattici e tecnici, è uno strumento versatile e completo che permette un'ampia gamma di misurazioni per sistemi trifase, sia con che senza neutro. L'A4750D-AC si distingue per la sua capacità di monitorare e visualizzare separatamente i dati per ogni fase o in modo cumulativo, rendendolo un dispositivo indispensabile per la formazione in ambito elettrotecnico.
Caratteristiche Principali
- Misurazione Trifase Digitale: Monitora e visualizza tensioni, correnti, potenza attiva, reattiva e apparente per ciascuna fase.
- Analisi della Qualità dell’Energia: Misura e visualizza il fattore di potenza, l'energia attiva assorbita e generata, e le distorsioni armoniche totali (THD) fino alla 32ª armonica, per tensioni e correnti di fase.
- Ingresso Tensioni e Correnti: Supporta fino a 440V nominali (600V max) tra fasi; per correnti, l'ingresso diretto accetta fino a 5A.
- Interfaccia e Comunicazione: Su richiesta, è possibile dotare lo strumento di porte di comunicazione RS232 o RS485 (protocollo MODBUS-RTU) per integrare i dati in reti di monitoraggio più ampie.
- Configurazione Personalizzabile: I parametri operativi possono essere impostati da fabbrica o regolati tramite i pulsanti frontali, con possibilità di integrare fino a 2 uscite digitali per controllo remoto o allarmi.
- Display Completo e Intuitivo: Consente una lettura rapida e intuitiva dei valori istantanei e delle medie per tensioni, correnti, potenza e altri parametri energetici rilevanti.
Funzioni Didattiche e Applicazioni
- Monitoraggio di Sistemi Trifase: Gli studenti possono utilizzare l'A4750D-AC per comprendere il comportamento dei sistemi trifase, osservando le variazioni di corrente e tensione nelle diverse fasi.
- Misurazioni di Potenza: Visualizzazione della potenza attiva, reattiva e apparente, permettendo una comprensione approfondita dei consumi e delle capacità di gestione energetica.
- Analisi Armonica: Con la capacità di analizzare la distorsione armonica fino alla 32ª armonica, gli studenti possono studiare l’impatto delle armoniche sulla qualità dell’energia.
- Formazione sui Fattori di Potenza e Efficienza Energetica: Il dispositivo fornisce dati chiave sui fattori di potenza e sulle perdite di efficienza dovute a sfasamenti e armoniche, aspetti fondamentali per la progettazione di sistemi efficienti.
- Registro e Archiviazione dei Dati: Ideale per esperimenti a lungo termine, con possibilità di registrare e confrontare dati storici, oltre a visualizzare valori di picco per tensioni e correnti.
Specifiche Tecniche
- Tensione Nominale: 440V (600V max tra fasi)
- Corrente Diretta: Fino a 5A senza trasformatore
- Display: Visualizzazioni separate e cumulative di parametri per ogni fase
- Connettività: Su richiesta RS232 o RS485, compatibile con MODBUS-RTU per monitoraggio remoto
- Protezione Frontale: IP65, con dimensioni 96x96 mm
- Alimentazione: Universale, supporta sia DC che AC in un ampio range (24-48 VDC/AC, 100-240 VDC/AC)
Argomenti Didattici Trattati
- Tecniche di Misurazione Trifase: Approccio pratico alla misurazione delle grandezze elettriche su sistemi trifase, utile per comprendere concetti di simmetria, bilanciamento e sfasamenti.
- Analisi dei Sistemi di Potenza: Valutazione dell'efficienza e dei consumi di energia attiva e reattiva, e studio delle perdite energetiche.
- Qualità dell’Energia e Armoniche: Introduzione agli effetti della distorsione armonica e loro impatto su reti e componenti elettrici.
- Configurazione e Comunicazione in Ambienti Industriali: Comprendere l'integrazione degli strumenti in sistemi di monitoraggio più ampi, con particolare attenzione al protocollo MODBUS e alla sua applicazione.
L’A4750D-AC si dimostra quindi uno strumento completo per l’analisi energetica AC, perfetto per ambienti educativi in cui si richiede una conoscenza approfondita delle tecniche di misurazione e di gestione della qualità dell’energia.
Contenuto della Confezione
Manuale Didattico: Include informazioni dettagliate per la connessione e l'uso dello strumento.
