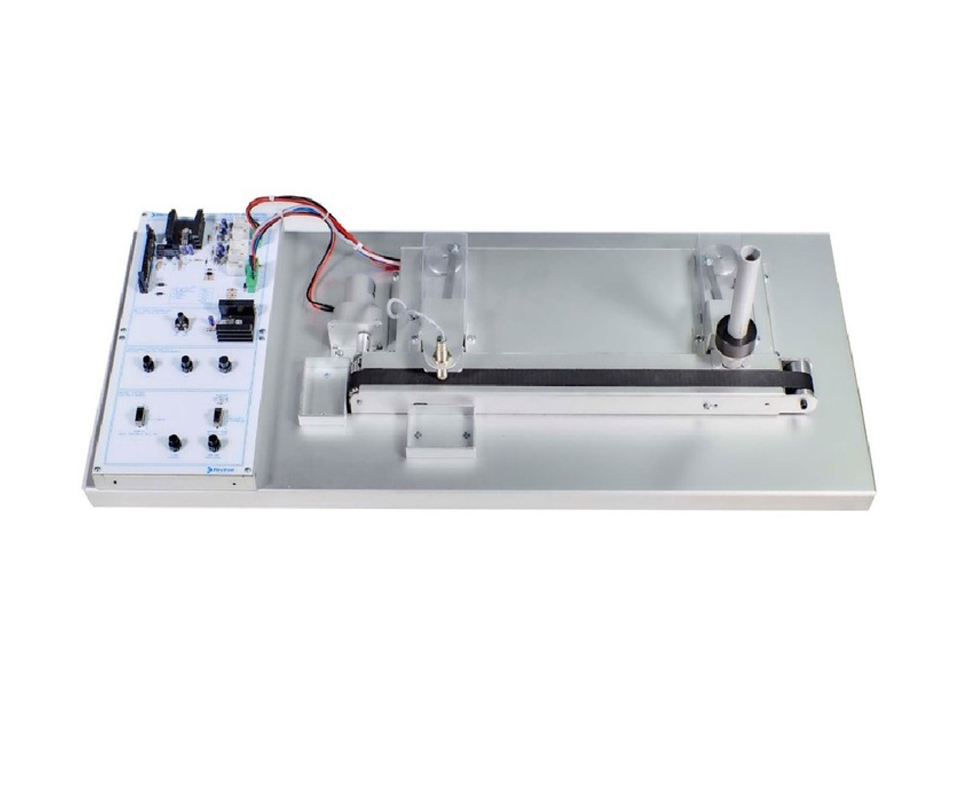

Il C3729-N è un modulo simulatore che riproduce in modo scalato e semplificato un sistema con nastro trasportatore e relativi sistemi di carico e scarico. Sono possibili diversi modi di funzionamento per questo sistema, per i quali lo studente può sviluppare, implementare e testare le procedure di controllo.
Caratteristiche principali
- Carico e scarico: Il sistema include una posizione di carico capace di dispensare distanziatori in metallo sulla cintura trasportatrice e una posizione di scarico dotata di un sensore di prossimità, utilizzato per identificare la presenza dei distanziatori nell'area di scarico. I distanziatori possono essere scaricati o meno, a seconda di quanto programmato.
- Contenitori di raccolta: Sono forniti due contenitori di raccolta, uno all'uscita del sistema di scarico e uno alla fine della cintura trasportatrice.
- Pannello di controllo: Il pannello di controllo consente di operare il sistema in modalità manuale o remota tramite il PLC:
-Selettore modalità manuale/remota: La modalità manuale è disponibile per testare localmente le varie fasi di funzionamento, mentre la modalità remota è controllata tramite il PLC.
-Pulsanti di controllo per il caricatore e il sistema di scarico.
-Tasti funzione programmabili, i cui segnali sono ingressi per il PLC e possono essere utilizzati per determinare diverse modalità operative del sistema.
-Controllo della velocità della cintura trasportatrice.
- Collegamento al PLC: Il modulo è dotato di un connettore a cavo piatto che collega l'unità al PLC tramite il C3729-D PANNELLO DI SIMULAZIONE PLC. (ACQUISTABILE SEPARATAMENTE, CODICE MEPA SIADELEC3729D)
Applicazioni e utilizzo
Il C3729-N è fornito con un programma di esempio per l’utilizzo con la macchina PLC OMRON, che consente agli studenti di esplorare le funzioni del sistema della cintura trasportatrice. Gli studenti possono anche sviluppare i propri programmi utilizzando il software fornito con la PLC MACHINE.
Il sistema è utile per l’insegnamento delle tecniche di automazione dei sistemi di trasporto, gestione del carico e scarico automatizzato e programmazione del PLC in ambienti industriali.
Apparecchiature NECESSARIE per il funzionamento
Il C3729-N è un simulatore che fa parte del sistema PLC B3729 e si utilizza insieme ai seguenti dispositivi di base:
- C3729AA PLC MACHINE (NECESSARIO PER IL FUNZIONAMENTO, ACQUISTABILE SEPARATAMENTE CON CODICE MEPA SIADELEC3729AA1)
Il sistema viene fornito completo di un manuale di istruzioni dettagliato per supportare gli utenti nell’utilizzo e nella comprensione delle funzionalità del simulatore.
